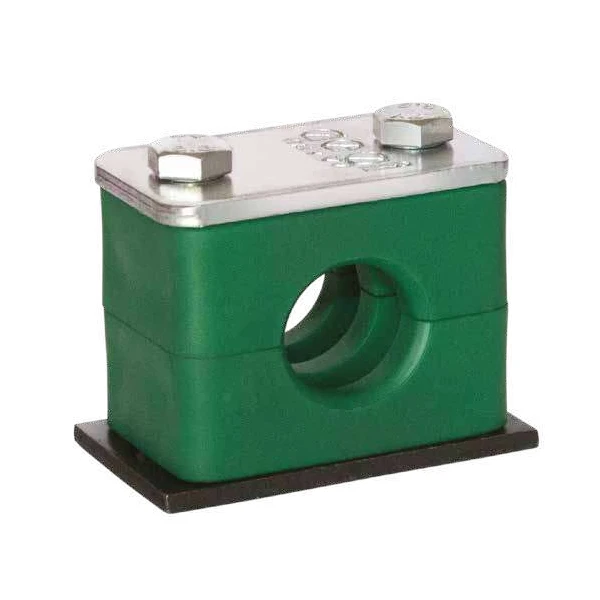

Collari Aegi Serie Standard con Piastra Superiore
I Collari Aegi Serie Standard con Piastra Superiore sono progettati per il bloccaggio sicuro di tubazioni in impianti oleodinamici. Disponibili in polipropilene, poliammide autoestinguente, gomma e alluminio, coprono diametri da 6 mm a 50,8 mm (Gruppi 0-6). Forniti completi di piastra superiore e viti con filettatura M6, assicurano un’installazione robusta e affidabile. Le confezioni standard contengono 25 o 50 pezzi a seconda del gruppo dimensionale. I codici prodotto disponibili includono l’intera famiglia delle varianti (es. A0 06+APS, MA1 08+APS, RA2 14+APS fino al gruppo 6), come dettagliato nella tabella completa in descrizione.
I Collari Aegi Serie Standard con Piastra Superiore sono progettati per fornire un sistema di bloccaggio meccanico di precisione per tubazioni industriali. La serie standard si articola in sette distinti gruppi dimensionali, identificati dal Gruppo 0 al Gruppo 6, consentendo il fissaggio di tubi con diametri esterni (O.D.) compresi tra un minimo di 6 mm e un massimo di 50,8 mm, equivalente a 2 pollici.
Il corpo principale del collare, formato da due semi-parti simmetriche, è disponibile in quattro distinte tipologie di materiali, ciascuna identificabile mediante uno specifico prefisso nel codice prodotto finale. Le varianti in polipropilene (identificate dalla lettera A) costituiscono la configurazione di base. Per gli ambienti che richiedono materiali con specifiche proprietà, sono disponibili i modelli in poliammide autoestinguente (prefisso MA). I collari in gomma (prefisso RA) offrono caratteristiche di smorzamento delle vibrazioni meccaniche, mentre le versioni in alluminio (prefisso LA) garantiscono la massima rigidità e resistenza strutturale per il bloccaggio.
L’assemblaggio completo di questa serie prevede l’utilizzo di una piastra superiore di copertura, indicata nei codici con la sigla APS. Questa piastra presenta uno spessore nominale (quota ‘s’ nella scheda tecnica) rigorosamente costante a 3 mm per tutti i sette gruppi dimensionali, assicurando un’omogeneità nella distribuzione del carico di serraggio. La larghezza della struttura (quota ‘a’) si mantiene fissa a 30 mm su tutta la gamma.
Il sistema si completa con l’impiego di due viti a testa esagonale (VTE) con filettatura metrica M6. La lunghezza delle viti è direttamente proporzionale all’altezza del gruppo dimensionale (quota ‘e’). Le viti impiegate partono da una dimensione di M6x30 per i gruppi 0 e 1, passando a M6x35 per il gruppo 2, M6x40 per il gruppo 3, M6x45 per il gruppo 4, M6x60 per il gruppo 5, fino a raggiungere la lunghezza massima di M6x70 per il gruppo 6.
L’interasse dei fori di fissaggio (quota ‘c’) è stato progettato per adattarsi progressivamente al diametro della tubazione: misura 20 mm per il Gruppo 1, 26 mm per il Gruppo 2, 33 mm per il Gruppo 3, 40 mm per il Gruppo 4, 52 mm per il Gruppo 5 e 66 mm per il Gruppo 6. L’altezza totale del collare (quota ‘e’) parte da un minimo di 27 mm per le configurazioni più piccole, aumentando in modo scalare fino a 86 mm per il gruppo 6. La profondità complessiva della piastra (quota ‘f’) cresce similmente dai 32 mm del Gruppo 0 fino agli 88 mm del Gruppo 6.
Le quantità fornite variano in stretta dipendenza dalle dimensioni del gruppo scelto. I gruppi dimensionali dal 0 al 3 vengono distribuiti in confezioni standard contenenti 50 pezzi ciascuna. I gruppi di taglia superiore, ovvero il 4, il 5 e il 6, prevedono invece un confezionamento di 25 pezzi per scatola. Come indicato dalla documentazione, specifici articoli sono disponibili su richiesta con l’applicazione di un quantitativo minimo ordinabile.
| Caratteristica | Valore |
|---|---|
| Materiali Semi-collari | Polipropilene (A), Poliammide autoestinguente (MA), Gomma (RA), Alluminio (LA) |
| Componenti Forniti | 2 Semi-collari, 1 Piastra Superiore (APS), 2 Viti a testa esagonale (VTE) |
| Gruppi Dimensionali | Dal Gruppo 0 al Gruppo 6 |
| Diametro Tubi (O.D.) | Da 6 mm a 50,8 mm (2″) |
| Larghezza (quota a) | 30 mm |
| Spessore Piastra (quota s) | 3 mm |
| Filettatura Viti | M6x30, M6x35, M6x40, M6x45, M6x60, M6x70 |
| Confezione (Gruppi 0-3) | 50 pezzi |
| Confezione (Gruppi 4-6) | 25 pezzi |
| Gruppo | Diametro Tubo O.D. (mm / pollici) | Codici Prodotto Completi |
|---|---|---|
| 0 | 6 / 8 / 10 / 12 | A0 06+APS, MA 0 06+APS, A0 08+APS, A0 10+APS, MA0 12+APS, A0 12+APS |
| 1 | 6 (1/4″) / 6,4 / 8 (5/16″) / 9,5 (3/8″) / 10 (1/8″) / 12 | 06+APS, LA1 06+APS, A1 06+APS, MA1 06+APS, RA1 06+APS, A1 6,4+APS, MA1 6,4+APS, LA1 6,4+APS, LA1 08+APS, MA1 08+APS, RA1 08+APS, A1 08+APS, MA1 9,5+APS, A1 9,5+APS, RA1 9,5+APS, MA1 10+APS, RA1 10+APS, LA1 10+APS, A1 10+APS, LA1 12+APS, MA1 12+APS, RA1 12+APS, A1 12+APS |
| 2 | 12,7 (1/2″) / 13,5 (1/4″) / 14 / 15 / 16 (5/8″) / 17,2 (3/8″) / 18 | MA2 12,7+APS, A2 12,7+APS, RA2 12,7+APS, RA2 1/4″+APS, LA2 1/4″+APS, MA2 1/4″+APS, A2 1/4″+APS, A2 14+APS, LA2 14+APS, RA2 14+APS, MA2 14+APS, LA2 15+APS, MA2 15+APS, A2 15+APS, RA2 15+APS, A2 16+APS, MA2 16+APS, RA2 16+APS, A2 16+APS, A2 3/8″+APS, LA2 3/8″+APS, MA2 3/8″+APS, A2 3/8″+APS, A2 18+APS, MA2 18+APS, RA2 18+APS, LA2 18+APS |
| 3 | 19 (3/4″) / 20 / 21,3 (1/2″) / 22 / 23 / 25 / 25,4 (1″) | A3 19+APS, MA3 19+APS, RA3 19+APS, LA3 19+APS, RA3 19+APS, MA3 19+APS, A3 19+APS, RA3 20+APS, MA3 20+APS, LA3 20+APS, A3 20+APS, RA3 1/2″+APS, MA3 1/2″+APS, LA3 1/2″+APS, A3 1/2″+APS, LA3 22+APS, RA3 22+APS, MA3 22+APS, A3 22+APS, A3 23+APS, MA3 23+APS, RA3 23+APS, RA3 25+APS, MA3 25+APS, LA3 25+APS, A3 25+APS, MA3 25,4+APS, RA3 25,4+APS, A3 25,4+APS |
| 4 | 26,9 (3/4″) / 28 / 30 / 32 (1 1/4″) | RA4 3/4″+APS, LA4 3/4″+APS, MA4 3/4″+APS, A4 3/4″+APS, LA4 28+APS, RA4 28+APS, MA4 28+APS, A4 28+APS, A4 30+APS, RA4 30+APS, MA4 30+APS, A4 30+APS, A4 32+APS, MA4 32+APS, RA4 32+APS, LA4 32+APS |
| 5 | 32 (1″) / 33,7 (1 1/4″) / 35 / 38 / 40 / 42 (1 1/2″) / 45 | LA5 32+APS, MA5 32+APS, RA5 32+APS, A5 32+APS, RA5 1″+APS, MA5 1″+APS, LA5 1″+APS, A5 1″+APS, LA5 35+APS, MA5 35+APS, RA5 35+APS, A5 35+APS, LA5 38+APS, A5 38+APS, MA5 38+APS, RA5 38+APS, A5 40+APS, RA5 40+APS, LA5 40+APS, MA5 40+APS, A5 1 1/4″+APS, LA5 1 1/4″+APS, RA5 1 1/4″+APS, LA5 1 1/4″+APS, A5 45+APS, MA5 45+APS, LA5 45+APS, RA5 45+APS |
| 6 | 44,5 (1 3/4″) / 48,3 (1 1/2″) / 50,8 (2″) | RA6 44,5+APS, LA6 44,5+APS, A6 44,5+APS, MA6 44,5+APS, A6 1 1/2″+APS, LA6 1 1/2″+APS, MA6 1 1/2″+APS, A6 1 1/2″+APS, A6 50,8+APS, MA6 50,8+APS, RA6 50,8+APS, LA6 50,8+APS |
