Controflange a 90° a Saldare di Tasca Oleo Tecnica

Descrizione

Caratteristiche Costruttive delle Controflange a 90° a Saldare di Tasca Oleo Tecnica

Le Controflange a 90° a Saldare di Tasca Oleo Tecnica rappresentano la soluzione ingegneristica ideale per la realizzazione di connessioni oleodinamiche a tenuta stagna in impianti sottoposti a regimi di alta e altissima pressione. Il design a 90 gradi consente di gestire le deviazioni dei fluidi ottimizzando gli spazi all’interno del circuito. Il sistema di fissaggio tramite saldatura a tasca garantisce un innesto meccanico di estrema robustezza tra la tubazione e il corpo flangia, azzerando il rischio di perdite e assicurando massima stabilità anche in presenza di vibrazioni o carichi pulsanti tipici delle applicazioni industriali pesanti.

Serie 3000 e Serie 6000: Prestazioni e Pressioni

Il catalogo si divide in due famiglie principali, progettate per coprire un ampio spettro di esigenze operative. La Serie 3000 è destinata a circuiti di media e alta pressione. Le capacità di carico variano in funzione della grandezza (Size): i formati da 1/2″, 3/4″ e 1″ tollerano pressioni massime raccomandate fino a 345 Kg/cm². Per la misura da 1″1/4 il limite è fissato a 276 Kg/cm², mentre per i diametri maggiori da 1″1/2 e 2″ si attesta a 207 Kg/cm².

Per gli impieghi più gravosi interviene la Serie 6000. Questa variante supporta pressioni di esercizio che raggiungono i 414 Kg/cm² per le grandezze da 1/2″, 3/4″ e 1″. Nelle misure superiori, le specifiche indicano una resistenza massima di 375 Kg/cm² per il formato 1″1/4, 320 Kg/cm² per il formato 1″1/2 e 250 Kg/cm² per il massiccio formato da 2″. Entrambe le serie coprono un range dimensionale che va dal mezzo pollice fino ai due pollici, offrendo una scalabilità completa per l’intero impianto.

Materiali e Designazione dei Fori di Fissaggio

L’affidabilità delle controflange deriva direttamente dall’eccellenza metallurgica dei materiali di costruzione. I componenti sono ordinabili in acciaio al carbonio S355, identificato dal prefisso “GFS”, ideale per la stragrande maggioranza delle applicazioni meccaniche. Per ambienti di lavoro aggressivi, settori chimici o navali, la gamma è disponibile in acciaio inossidabile AISI 316L, contrassegnato dal prefisso “GFX”. L’interfaccia di bloccaggio prevede due standardizzazioni mondiali: fori di fissaggio filettati metrici (designazione S) e fori di fissaggio filettati UNC (designazione SU). Il peso del singolo pezzo riflette la solidità del componente, partendo da 0,28 Kg per i formati compatti e raggiungendo i 3,85 Kg per le flange di taglia massima della Serie 6000.

Dimensionamento e Determinazione della Pressione di Sistema

In fase di progettazione e installazione, è fondamentale distinguere tra le specifiche del singolo componente e quelle dell’intero circuito. La pressione di esercizio massima raccomandata riportata (da 207 a 414 Kg/cm²) è calcolata esclusivamente sulla tenuta strutturale della flangia. Tuttavia, la reale e massima pressione di lavoro del sistema completo è determinata dallo spessore della parete e dal tipo di materiale (qualità dell’acciaio) del tubo utilizzato. Sarà cura del tecnico dimensionare la tubazione in accordo con i picchi di pressione previsti dall’impianto oleodinamico.

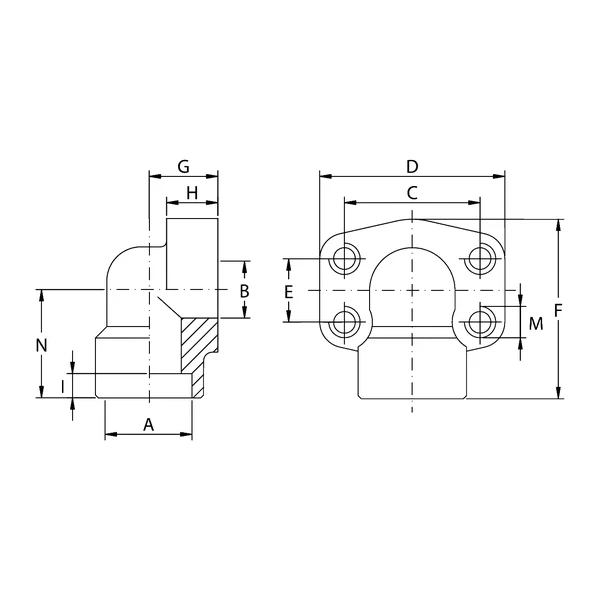

Tabella tecnica riepilogativa delle caratteristiche principali delle Controflange a 90° a Saldare di Tasca Oleo Tecnica

Codici prodotto
