Controflange a Saldare di Tasca Oleo Tecnica

Descrizione

Le Controflange a Saldare di Tasca Oleo Tecnica rappresentano una soluzione eccellente per il collegamento sicuro e affidabile all’interno di circuiti e sistemi oleodinamici. Progettati secondo rigorosi standard di produzione, questi componenti assicurano un’ottima tenuta meccanica, essenziale per prevenire perdite e garantire l’integrità del sistema in applicazioni industriali. La gamma si divide in due categorie di riferimento per adattarsi alle diverse esigenze di portata e resistenza alla pressione, offrendo flessibilità ai progettisti.

Specifiche Tecniche e Pressione di Esercizio

La corretta selezione del componente si basa sull’analisi della pressione massima di esercizio raccomandata. È fondamentale sottolineare che la pressione indicata si riferisce specificamente alla capacità strutturale della flangia. La massima pressione di lavoro effettiva del sistema completo sarà determinata dallo spessore e dalla qualità dell’acciaio del tubo utilizzato. Le pressioni supportate variano a seconda della grandezza e della serie, partendo da 34 Kg/cm² per i modelli di dimensioni maggiori fino a raggiungere i 414 Kg/cm² per le versioni ad alta pressione.

Serie Disponibili: 3000 e 6000

L’offerta si articola su due serie principali, distinte per dimensioni e tenuta alla pressione:

• Serie 3000: Sviluppata per applicazioni standard, presenta grandezze che spaziano da 1/2″ a 5″. La pressione di esercizio massima raccomandata parte da 345 Kg/cm² per i diametri inferiori (1/2″, 3/4″ e 1″), scalando progressivamente all’aumentare della sezione del tubo, fino ad arrivare a 34 Kg/cm² per la grandezza massima da 5″.
• Serie 6000: Progettata per circuiti soggetti a stress idraulico maggiore. Copre grandezze da 1/2″ a 3″. Le flange di questa linea garantiscono resistenze di vertice, supportando 414 Kg/cm² per le misure fino a 1″, per poi stabilizzarsi a 200 Kg/cm² per la dimensione più grande della serie (3″).

Caratteristiche Costruttive e Materiali

L’affidabilità in esercizio è assicurata dalla selezione mirata dei materiali di costruzione. È possibile ordinare i componenti in due specifiche varianti metallurgiche:

• Acciaio S355: Un materiale altamente resistente e strutturalmente solido, idoneo per impieghi oleodinamici industriali gravosi.
• Acciaio INOX AISI 316L: Un’alternativa necessaria in presenza di ambienti corrosivi o laddove i requisiti dell’impianto impongano l’uso di acciaio inossidabile.

Designazione per Ordine e Forature

Per permettere un’integrazione perfetta, le controflange sono proposti con due diverse configurazioni per i fori di fissaggio:

• Fori filettati metrici: Designati con il codice iniziale GFS…S per le varianti in S355 e GFX…S per i modelli in AISI 316L.
• Fori filettati UNC: Identificabili dalla desinenza finale SU. Nello specifico, la sigla sarà GFS…SU per la costruzione in S355 e GFX…SU per il materiale AISI 316L.

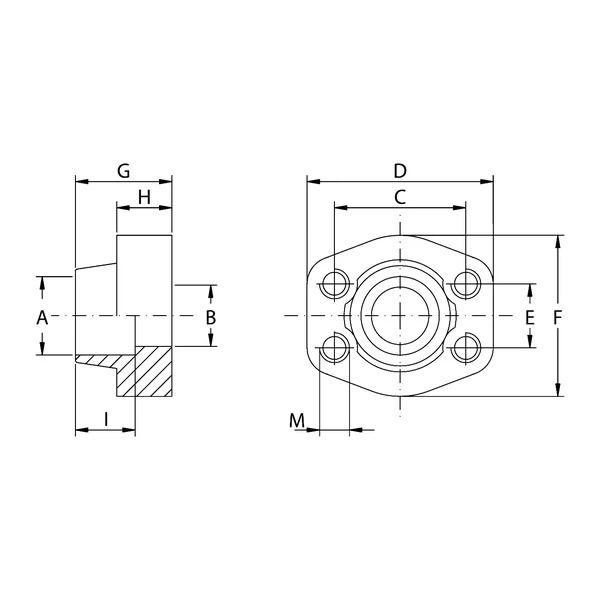

Tabella tecnica riepilogativa delle caratteristiche principali delle Controflange a Saldare di Tasca Oleo Tecnica

Codici prodotto
