Controflange a Saldare di Tasca Tubo Metrico Oleo Tecnica

Descrizione

Le Controflange a Saldare di Tasca Tubo Metrico Oleo Tecnica rappresentano una soluzione tecnica di giunzione progettata per l’impiego all’interno di sistemi e circuiti oleodinamici. Questi componenti assicurano il collegamento saldo e a tenuta dei tubi metrici, garantendo l’integrità del flusso idraulico. L’architettura costruttiva prevede una configurazione a saldare di tasca, concepita per agevolare l’inserimento del tubo e la successiva saldatura, stabilendo così un giunto ad alta affidabilità meccanica. La corretta applicazione di queste controflange consente il rigoroso controllo della contaminazione dei fluidi idraulici e il mantenimento delle pressioni operative ottimali all’interno dell’impianto, secondo i parametri di targa del componente.

Specifiche di Pressione e Serie Disponibili

L’assortimento delle Controflange a Saldare di Tasca Tubo Metrico Oleo Tecnica è strutturato su due linee principali, progettate per rispondere a differenti requisiti di tenuta idraulica: la Serie 3000 e la Serie 6000.

Per quanto concerne la Serie 3000, la pressione massima di esercizio raccomandata varia in stretta funzione della grandezza del componente. Si attesta a 345 Kg/cm² per i formati da 1/2″, 3/4″ e 1″; scende a 276 Kg/cm² per la misura da 1″1/4 e a 207 Kg/cm² per il formato da 1″1/2.

La Serie 6000, destinata a sollecitazioni idrauliche superiori, garantisce una pressione di esercizio massima raccomandata di 414 Kg/cm² per le grandezze da 1/2″, 3/4″ e 1″. Per i formati maggiori, la tenuta nominale è di 276 Kg/cm² (1″1/4) e 320 Kg/cm² (1″1/2).

È fondamentale sottolineare un principio tecnico essenziale: la pressione di esercizio massima raccomandata indicata si basa esclusivamente sulla resistenza strutturale della flangia. La massima pressione di lavoro effettiva dell’intero sistema oleodinamico è determinata e limitata dallo spessore e dalla qualità del materiale del tubo utilizzato.

Caratteristiche Costruttive e Materiali

La resistenza e l’affidabilità delle controflange sono garantite dall’impiego di materiali metallici ad alte prestazioni. I componenti sono disponibili in due varianti costruttive primarie: l’acciaio S355 e l’acciaio inossidabile AISI 316L. L’acciaio S355 assicura un’elevata resistenza, risultando idoneo per la maggior parte delle applicazioni oleodinamiche standard. L’AISI 316L offre una resistenza superiore, rendendo i componenti perfetti per ambienti operativi gravosi. Il design geometrico comprende diverse quote dimensionali proporzionali alla grandezza del tubo metrico di destinazione, assicurando tolleranze rigorose e un peso che oscilla da un minimo di 0,26 kg fino a 1,94 kg per i modelli più imponenti della Serie 6000.

Designazione e Forature di Fissaggio

Le Controflange a Saldare di Tasca Tubo Metrico Oleo Tecnica presentano opzioni avanzate per le forature di fissaggio, per la massima versatilità. I modelli sono identificabili tramite specifiche designazioni d’ordine. Le controflange dotati di fori di fissaggio filettati metrici sono contraddistinti dalle sigle GFS…SA per le versioni in materiale S355 e GFX…SA per le varianti in AISI 316L. Per la Serie 3000, le filettature metriche previste sono M8 per il formato 1/2″, M10 per i formati 3/4″, 1″ e 1″1/4, e M12 per il formato 1″1/2. Per la Serie 6000, si adottano filettature metriche progressive da M8 fino a M16. In alternativa, sono disponibili controflange con fori di fissaggio filettati UNC, identificati dalle sigle GFS…SAU (S355) e GFX…SAU (AISI 316L), le cui filettature per la Serie 3000 spaziano da 5/16″ a 1/2″, mentre per la Serie 6000 vanno da 5/16″ fino a 5/8″.

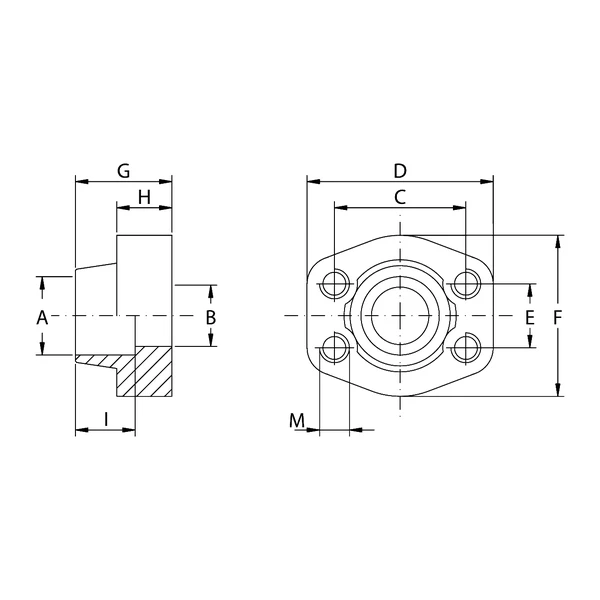

Tabella tecnica riepilogativa delle caratteristiche principali delle Controflange a Saldare di Tasca Tubo Metrico Oleo Tecnica

Codici prodotto
