Controflange a Saldare di Testa Tubo Metrico Foro Cilindrico Oleo Tecnica

Descrizione

Le Controflange a Saldare di Testa Tubo Metrico Foro Cilindrico Oleo Tecnica sono progettate per garantire connessioni stabili e sicure all’interno di impianti idraulici sottoposti a pressioni elevate. La progettazione meccanica di queste flange si concentra sull’ottimizzazione del fissaggio e della tenuta, permettendo un’integrazione perfetta nelle reti di tubazioni industriali ad alta sollecitazione.

Struttura e Principio di Funzionamento

Il principio operativo si basa sulla saldatura di testa combinata a un foro cilindrico progettato per accogliere le sezioni di tubo metrico, creando un blocco unificato ad altissima resistenza meccanica. I fori di fissaggio integrati nella controflangia consentono il serraggio di precisione, distribuendo uniformemente i carichi e prevenendo perdite di fluido nel sistema. È fondamentale sottolineare un principio tecnico essenziale: mentre la pressione di esercizio massima raccomandata nelle tabelle si basa esclusivamente sulla capacità strutturale della flangia stessa, la pressione di lavoro massima dell’intero sistema dipenderà in ultima analisi dallo spessore e dal tipo di materiale (qualità dell’acciaio) del tubo utilizzato in associazione.

Specifiche delle Serie Dimensionali e Pressioni

La gamma si articola in due varianti primarie per far fronte a diverse esigenze di carico volumetrico e pressorio: la Serie 3000 e la Serie 6000.

La Serie 3000 copre grandezze che vanno da 3/4″ fino a 4″. Le pressioni massime di esercizio raccomandate per questa serie variano in funzione della dimensione: si attestano su 345 Kg/cm² per le grandezze da 3/4″ e 1″, scendono a 276 Kg/cm² per la misura 1″1/4, a 207 Kg/cm² per 1″1/2 e 2″, a 172 Kg/cm² per la grandezza 2″1/2, a 138 Kg/cm² per i 3″, raggiungendo i 34 Kg/cm² per le varianti maggiori da 3″1/2 e 4″. I pesi di questa serie variano da un minimo di 0,39 Kg fino a un massimo di 2,85 Kg.

La Serie 6000 è ingegnerizzata per applicazioni oleodinamiche ancora più gravose. Le grandezze partono da 1/2″ per arrivare fino a 2″1/2. Le pressioni supportate mantengono i 345 Kg/cm² per le grandezze minori (1/2″, 3/4″, 1″), scendono a 276 Kg/cm² per i modelli da 1″1/4 e specifiche varianti da 1″1/2, per poi raggiungere un picco massimo di 414 Kg/cm² per il modello potenziato da 1″1/2 (GFS405SRE48), le grandezze da 2″ e quelle da 2″1/2. Il peso in questa serie varia da 0,25 Kg per il modello base fino a 6,50 Kg per l’unità da 2″1/2.

Caratteristiche Costruttive e Materiali

Le controflange sono realizzate in due materiali costruttivi di altissima affidabilità industriale. La prima opzione standard è l’acciaio S355, ideale per le applicazioni meccaniche e oleodinamiche pesanti. La seconda opzione è l’acciaio inossidabile AISI 316L, obbligatorio per ambienti altamente corrosivi o per settori in cui sono imposti stringenti standard di inossidabilità.

Varianti di Filettatura e Designazione per Ordine

La flessibilità di installazione è assicurata dalla disponibilità di due standard di fori di fissaggio: filettatura metrica e filettatura UNC. Per la filettatura metrica, le quote dei bulloni variano da M8 a M24, mentre per la filettatura UNC spaziano da 5/16″ a 1/8″.

La designazione per l’ordine segue una codifica molto precisa in base a materiale e foratura:

• Controflangia con fori metrici in S355: GFS…SRE/STRE
• Controflangia con fori metrici in AISI 316L: GFX…SRE/STRE
• Controflangia con fori UNC in S355: GFS…SREU/STREU
• Controflangia con fori UNC in AISI 316L: GFX…SREU/STREU

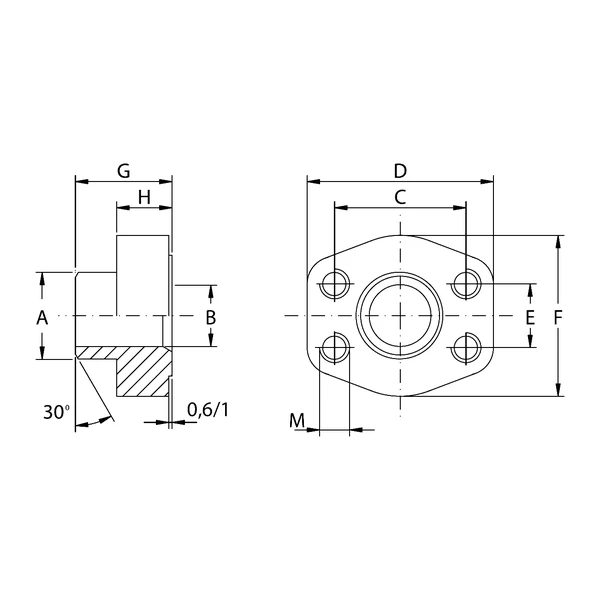

Tabella tecnica riepilogativa delle caratteristiche principali delle Controflange a Saldare di Testa Tubo Metrico Foro Cilindrico Oleo Tecnica
