Controflange a Saldare di Testa Tubo Metrico Oleo Tecnica

Descrizione

Le Controflange a Saldare di Testa Tubo Metrico Oleo Tecnica rappresentano una soluzione di giunzione estremamente affidabile per i sistemi oleodinamici industriali. Progettate per garantire una tenuta stagna e una connessione strutturalmente solida, queste controflange si integrano perfettamente nei circuiti idraulici assicurando una saldatura di testa profonda e duratura. Il design costruttivo presenta uno smusso di saldatura a 30 gradi, studiato appositamente per facilitare un accoppiamento preciso e resistente con le sezioni di tubazione metriche.

Specifiche di Pressione e Serie

Le prestazioni e le dimensioni di ingombro delle controflange sono strutturate in due varianti primarie per rispondere a carichi idraulici differenziati. La Serie 3000 copre un ampio range dimensionale, partendo da 1/2″ fino ad arrivare a 5″. All’interno di questa serie, la pressione massima di esercizio raccomandata si assesta sui 345 Kg/cm² per i formati più compatti (da 1/2″ a 1″), per poi diminuire progressivamente a 276 Kg/cm² (1″1/4), 207 Kg/cm² (da 1″1/2 a 2″) e raggiungere i 34 Kg/cm² nei formati maggiori (4″ e 5″). Per i circuiti che richiedono un contenimento superiore, la Serie 6000 – fornita nella grandezza 1″1/2 – assicura una pressione massima di esercizio fino a 414 Kg/cm². Va precisato che la pressione di esercizio massima raccomandata si basa sui limiti strutturali della flangia stessa; la massima pressione di lavoro dell’intero sistema è sempre determinata dallo spessore e dal tipo di materiale del tubo effettivamente impiegato.

Caratteristiche Costruttive e Materiali

Le Controflange a Saldare di Testa Tubo Metrico Oleo Tecnica vengono realizzate in due opzioni metallurgiche principali, selezionabili in base al fluido vettore e all’aggressività dell’ambiente di lavoro. La designazione standard S355 (identificabile dai prefissi GFS) indica l’utilizzo di un acciaio strutturale ad alta resistenza, ideale per la maggior parte delle applicazioni idrauliche civili e industriali. Per condizioni operative con elevato rischio di corrosione, le controflange sono rese disponibili in acciaio inossidabile AISI 316L (identificabili con i prefissi GFX). Le masse dei componenti seguono i diametri nominali, passando da un minimo di 0,25 kg per le unità da 1/2″ (Serie 3000) ai 4,00 kg per la versione da 5″.

Geometria e Tolleranze Dimensionali

La precisione geometrica delle controflange è fondamentale per garantire un allineamento perfetto con il tubo metrico durante l’operazione di saldatura. I parametri dimensionali variano in base alla grandezza nominale per assicurare la corretta distribuzione degli sforzi. Ad esempio, lo spessore totale e le dimensioni di flangiatura crescono proporzionalmente: la quota dell’interasse passa da 38,10 mm per i modelli da 1/2″ fino a raggiungere i 152,40 mm per i formati massicci da 5″. La distanza tra i centri dei fori è rigorosamente calibrata per coincidere con gli standard dimensionali, garantendo un’intercambiabilità sicura e una distribuzione omogenea del carico di serraggio delle viti, evitando distorsioni.

Opzioni di Fissaggio e Forature

Per semplificare la fase di assemblaggio, le controflange possono essere ordinate con differenti standard di foratura, mantenendo invariati i profili geometrici primari. Le unità presentano fori di fissaggio filettati metrici (identificati dalle sigle SRE/STRE) che supportano viti da M8 fino a M16, a seconda del diametro della controflangia. In alternativa, per adattarsi a macchinari e impianti internazionali o specifiche richieste di capitolato, sono disponibili con fori di fissaggio filettati UNC (sigle SREU/STREU) dimensionati per viti da 5/16″ fino a 5/8″.

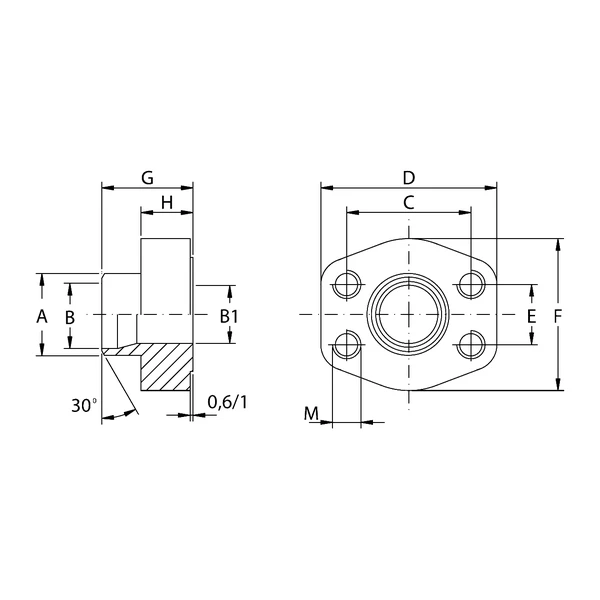

Tabella tecnica riepilogativa delle caratteristiche principali delle Controflange a Saldare di Testa Tubo Metrico Oleo Tecnica

Codici prodotto
