Controflange Filettate NPT Oleo Tecnica

Descrizione

Panoramica e Applicazioni delle Controflange Filettate

Le Controflange Filettate NPT Oleo Tecnica rappresentano una soluzione costruttiva di eccellenza per il settore oleodinamico e per il controllo della contaminazione dei fluidi. Progettate per resistere a cicli di lavoro gravosi, queste controflange assicurano una tenuta meccanica e idraulica ottimale, fondamentale per la sicurezza e l’efficienza degli impianti. La filettatura di tipo NPT (National Pipe Thread) garantisce un accoppiamento conico preciso e affidabile, prevenendo perdite di fluido anche in condizioni di stress operativo.

Specifiche delle Serie 3000 e 6000

La gamma produttiva si divide in due categorie principali per soddisfare diversi requisiti di pressione: la Serie 3000 e la Serie 6000. La Serie 3000 copre un range dimensionale molto ampio che parte dalla grandezza di 1/2″ fino ad arrivare a 5″. La pressione massima di esercizio raccomandata per questa serie varia in funzione della dimensione del componente: si parte da un massimo di 345 kg/cm² per le grandezze inferiori (fino a 1″), scendendo progressivamente a 276 kg/cm² per la grandezza 1″1/4, 207 kg/cm² per i modelli fino a 2″, 172 kg/cm² per il 2″1/2, 138 kg/cm² per il 3″, fino ad arrivare a 34 kg/cm² per le versioni più grandi da 3″1/2 a 5″.

La Serie 6000 è ingegnerizzata per applicazioni ad altissima pressione. Disponibile per grandezze che vanno da 1/2″ a 3″, questa serie mantiene una pressione massima di esercizio raccomandata costante di 414 kg/cm² su tutti i modelli elencati.

Caratteristiche Costruttive e Materiali

La durabilità e la resistenza strutturale delle Controflange Filettate NPT Oleo Tecnica sono determinate dall’impiego di materiali di altissima qualità. I progettisti e i responsabili acquisti possono selezionare due tipologie di materiali: l’acciaio S355 per le applicazioni standard ad alta resistenza, oppure l’acciaio inossidabile AISI 316L per ambienti operativi che richiedono una massima protezione contro la corrosione.

Inoltre, il sistema di designazione per gli ordini permette di identificare facilmente la configurazione dei fori di fissaggio. Le versioni standard (GFS…N per S355 e GFX…N per AISI 316L) presentano fori di fissaggio filettati di tipo metrico, mentre le versioni designate con il suffisso “U” (GFS…NU e GFX…NU) integrano fori di fissaggio filettati di tipo UNC.

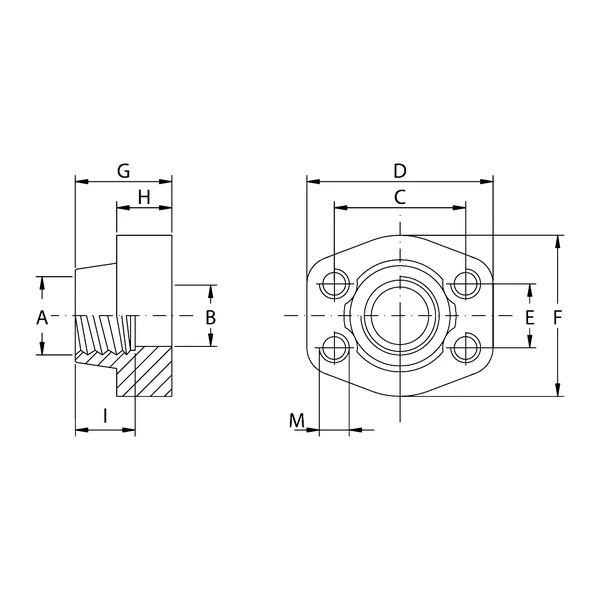

Tabella tecnica riepilogativa delle caratteristiche principali Controflange Filettate NPT Oleo Tecnica

Codici prodotto
