Controflange Filettate “UN” con Filetto Cilindrico con Sede O-ring Oleo Tecnica

Descrizione

Principio di Funzionamento e Applicazioni

Le Controflange Filettate “UN” con Filetto Cilindrico con Sede O-ring Oleo Tecnica sono progettate per garantire connessioni idrauliche a tenuta stagna all’interno di circuiti ad alta pressione. Grazie al design del filetto cilindrico abbinato alla specifica sede per l’O-ring, queste controflange assicurano la massima sicurezza contro le perdite del fluido nelle condizioni di esercizio più gravose.

Caratteristiche Costruttive e Materiali

Questi componenti tecnici sono costruiti per soddisfare i rigorosi standard del settore oleodinamico. Sono disponibili in due materiali costruttivi principali: l’acciaio S355, ideale per le applicazioni industriali standard, e l’acciaio inossidabile AISI 316L, indispensabile per gli ambienti che richiedono un’elevatissima resistenza alla corrosione. Le grandezze nominali del componente variano da 1/2″ fino a 1″1/2, coprendo un’ampia gamma di portate. Le filettature di connessione idraulica sono di tipo UNF e UN (da un minimo di 3/4″-16UNF fino a un massimo di 1″7/8-12UN). Inoltre, i fori di fissaggio possono essere scelti con filettatura metrica (da M8 a M16) oppure in pollici UNC (da 5/16″ a 5/8″), offrendo la massima flessibilità in fase di assemblaggio e manutenzione dell’impianto.

Serie 3000 e Serie 6000: Specifiche di Pressione

Le controflange sono strutturate in due categorie in base alla pressione massima di esercizio raccomandata:

• Serie 3000: Questa serie supporta pressioni di esercizio fino a 345 Kg/cm² per le grandezze da 1/2″, 3/4″ e 1″. All’aumentare della dimensione, la pressione massima raccomandata diminuisce gradualmente: per la grandezza 1″1/4 è di 276 Kg/cm², mentre per la grandezza 1″1/2 il limite è fissato a 207 Kg/cm².
• Serie 6000: Progettata appositamente per i sistemi ad altissima pressione, la Serie 6000 garantisce una pressione massima di esercizio raccomandata di 414 Kg/cm² in modo costante e uniforme per tutte le grandezze, dalla piccola 1/2″ fino alla più capiente 1″1/2.

Dimensioni e Specifiche di Ingombro

Le specifiche dimensionali e i pesi delle Controflange Filettate “UN” con Filetto Cilindrico con Sede O-ring Oleo Tecnica riflettono la loro capacità di resistere agli stress meccanici. Nella Serie 3000, la grandezza da 1/2″ (tipo GFS080T) presenta un ingombro massimo trasversale di 57 mm, con un interasse dei fori di fissaggio pari a 17,48 mm. Il modello più grande di questa serie (1″1/2) raggiunge un diametro massimo di 93 mm con un peso strutturale di 1,12 kg. Per la Serie 6000, i profili sono appositamente maggiorati. Sebbene la flangia da 1/2″ mantenga l’ingombro di 57 mm, il modello da 1″1/2 (tipo GFS405T) richiede un diametro massimo di 112 mm. Questo modello top di gamma, che sfrutta fori di fissaggio maggiorati M16, ha un peso di 1,88 kg, assicurando l’integrità strutturale sotto il carico di 414 Kg/cm².

Designazione per Ordine

La codifica commerciale permette di individuare istantaneamente i materiali e i fori di fissaggio della controflangia:

• GFS…T: Modello in acciaio S355 con fori di fissaggio filettati metrici.
• GFX…T: Modello in acciaio inox AISI 316L con fori di fissaggio filettati metrici.
• GFS…TU: Modello in acciaio S355 con fori di fissaggio filettati UNC.
• GFX…TU: Modello in acciaio inox AISI 316L con fori di fissaggio filettati UNC.

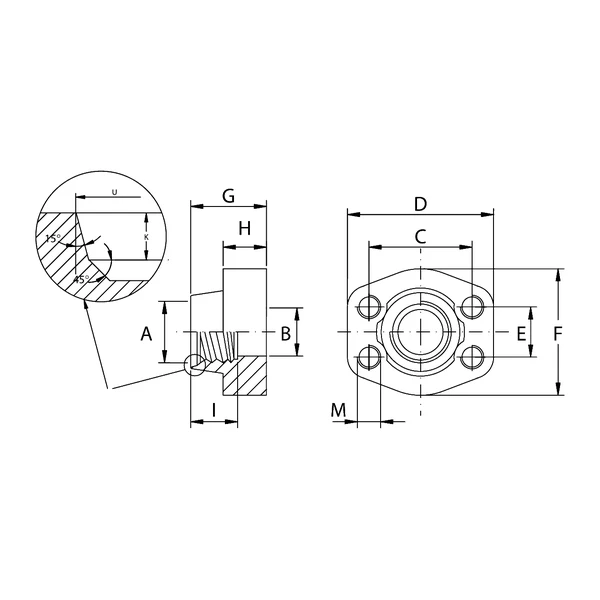

Tabella tecnica riepilogativa delle caratteristiche principali dei Controflange Filettate “UN” con Filetto Cilindrico con Sede O-ring Oleo Tecnica
