Controflange Piatte a Saldare di Tasca Oleo Tecnica

Descrizione

Le Controflange Piatte a Saldare di Tasca Oleo Tecnica rappresentano una soluzione ingegneristica essenziale per il settore dei componenti idraulici e per il controllo della contaminazione dei fluidi (Fluid Contamination Control). Inquadrati all’interno della specifica Serie 3000 del catalogo LTH, questi componenti sono progettati per consentire un accoppiamento estremamente preciso negli impianti che richiedono la tecnica di saldatura a tasca (Weld in Flat Counter-Flanges). L’architettura costruttiva e le tolleranze di lavorazione della flangia piatta sono studiate appositamente per ottimizzare la distribuzione dei carichi strutturali e resistere alle continue sollecitazioni meccaniche tipiche dei complessi circuiti oleodinamici industriali.

Pressione di Esercizio e Parametri Operativi

Un parametro tecnico critico per il dimensionamento e la sicurezza degli impianti è la pressione di esercizio. Tutti i modelli appartenenti a questa specifica gamma di controflange della Serie 3000 sono rigorosamente calibrati per operare in assoluta sicurezza con una pressione massima di esercizio raccomandata pari a 40 Kg/cm². Tale specifica accomuna e certifica l’intera linea di produzione, indipendentemente dalla grandezza nominale scelta per l’installazione, assicurando così uno standard prestazionale costante e uniforme per tutto il circuito in cui i componenti vengono integrati.

Materiali Costruttivi: Acciaio S355 e AISI 316L

La corretta selezione dei materiali è determinante per la longevità e l’affidabilità del componente idraulico. Le designazioni per l’ordine evidenziano due distinte opzioni metallurgiche per la realizzazione del corpo flangia. La configurazione di base prevede l’impiego di acciaio S355, un acciaio strutturale ad elevato limite di snervamento ideale per la grande maggioranza delle applicazioni oleodinamiche convenzionali (identificati con la sigla GFC). Per gli ambienti operativi caratterizzati da elevata corrosività o per quei settori industriali che esigono rigorosi standard chimici, le controflange sono resi disponibili anche in acciaio inossidabile AISI 316L (facilmente identificabili dalla presenza della lettera “X” nella codifica di designazione, ad esempio GFCX).

Filettature e Opzioni di Fissaggio

Per assicurare la più totale compatibilità con i differenti standard internazionali di assemblaggio meccanico, le controflange della Serie 3000 prevedono configurazioni di foratura diversificate. Il fissaggio avviene stabilmente tramite l’utilizzo di quattro fori perimetrali dedicati. Il progettista o l’installatore può selezionare modelli dotati di fori di fissaggio con filettatura metrica (che variano da M8 per le grandezze minori fino a M16 per i diametri superiori) oppure optare per le varianti equipaggiate con fori filettati standard UNC (da 5/16″ fino a 5/8″). Le versioni con standard UNC sono immediatamente identificabili tramite la desinenza “SU” presente nel codice finale di ordinazione (ad esempio GFC…SU per le varianti in acciaio S355 o GFCX…SU per quelle corrispondenti in acciaio inossidabile AISI 316L).

Dimensionamenti, Grandezze e Pesi

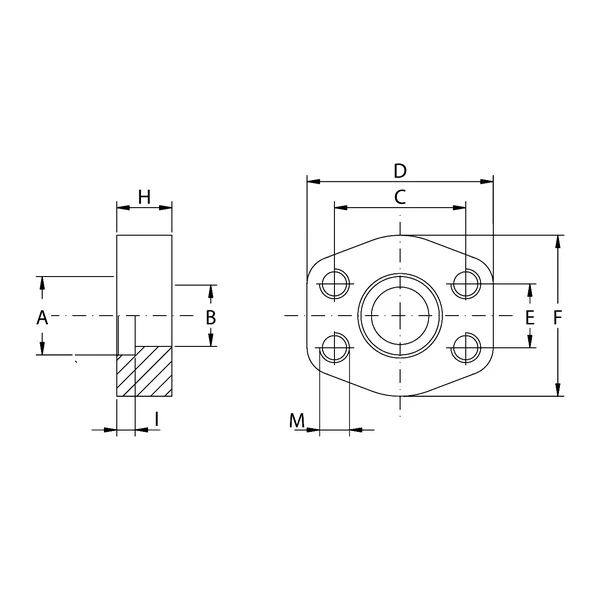

La gamma dimensionale offerta è estremamente scalabile ed è stata strutturata per coprire ogni potenziale necessità di tubazione idraulica. Le grandezze nominali (Size) partono dal formato più compatto da 1/2″ per spingersi fino alla grandezza massima di 5″. All’aumentare progressivo della grandezza, variano in modo strettamente proporzionale tutte le quote geometriche fondamentali per l’alloggiamento (identificate nel disegno tecnico con le lettere A, B, C, D, E, F, H, I) e il diametro della filettatura (M). A puro titolo esemplificativo, il modello più compatto da 1/2″ (GFC080S) presenta un peso estremamente contenuto pari a soli 0,12 Kg, mentre il modello diametrale superiore da 5″ (GFC118S), ingegnerizzato per supportare portate di fluido considerevoli, raggiunge un peso complessivo di 3,00 Kg. Lo spessore complessivo (H) e tutti i relativi interassi (C ed E) risultano rigorosamente calibrati per garantire un accoppiamento meccanico perfetto e privo di perdite.

Tabella tecnica riepilogativa delle caratteristiche principali delle Controflange Piatte a Saldare di Tasca Oleo Tecnica
