Controllo cursore AMI
Il Controllo cursore AMI rappresenta una soluzione tecnica avanzata per l’azionamento di distributori oleodinamici. Disponibile in molteplici configurazioni a 2, 3 e 4 posizioni, offre sistemi affidabili tramite ritorno a molla al centro, ritenute meccaniche e posizioni flottanti. La serie copre un’ampia gamma di distributori, garantendo precisione operativa per circuiti idraulici complessi ed elevati standard di efficienza. I codici prodotto (modelli di azionamento) disponibili sono: C1, C2, C3, C4, C5
La gamma di Controllo cursore AMI include molteplici opzioni per l’azionamento dei distributori oleodinamici. I sistemi sono progettati per gestire il flusso idraulico mediante l’impiego di cursori a 2, 3 o 4 posizioni, adattandosi alle specifiche esigenze dei circuiti idraulici. Tra le varianti principali a 3 posizioni, troviamo configurazioni con il ritorno al centro a molla (serie C1), essenziali per operazioni in cui è richiesto l’immediato azzeramento del comando al rilascio. Quando è necessaria la stabilità in posizioni specifiche, i modelli C2, C3 e C4 offrono il ritorno al centro a molla combinato con la ritenuta meccanica rispettivamente nelle posizioni 1 e 2, solo in posizione 1, o solo in posizione 2. Per applicazioni che richiedono maggiore flessibilità operativa, le versioni a 4 posizioni (C5 e C5S) integrano il ritorno al centro a molla con una ritenuta nella quarta posizione flottante, disponibile sia in variante a tirare che a spingere.
Oltre ai modelli standard, il Controllo cursore AMI prevede sistemi avanzati di ritenuta per bloccare il cursore nelle posizioni desiderate senza l’azione continua dell’operatore. Il modello C6 garantisce la ritenuta in tutte le 3 posizioni operative, mentre i modelli C7 e C8 forniscono la ritenuta in 2 posizioni (1 e 0 per il C7; 2 e 0 per il C8). I modelli C13 e C14 completano la gamma delle ritenute meccaniche: il C13 fornisce un blocco stabile in tutte le 4 posizioni operative, ideale per macchinari che richiedono cicli di lavoro continui; il C14 si focalizza sulle configurazioni più semplici a 2 posizioni, con ritenuta in 1 e 2.
Per quanto concerne il ritorno a molla, la serie offre azionamenti specificamente calibrati: la versione C9 assicura il ritorno a molla in posizione 2, la C10 in posizione 1. Varianti come C10A e C11/C11SPD gestiscono il ritorno a molla in maniera unidirezionale tra le posizioni 0 e 1, mentre il C12 gestisce il ritorno a molla in posizione 0 partendo dalla posizione 2. Sistemi complessi a 4 posizioni come il C15 e il C15S combinano il ritorno al centro a molla da specifiche posizioni con la ritenuta nella quarta posizione flottante, assicurando un controllo differenziato del distributore.

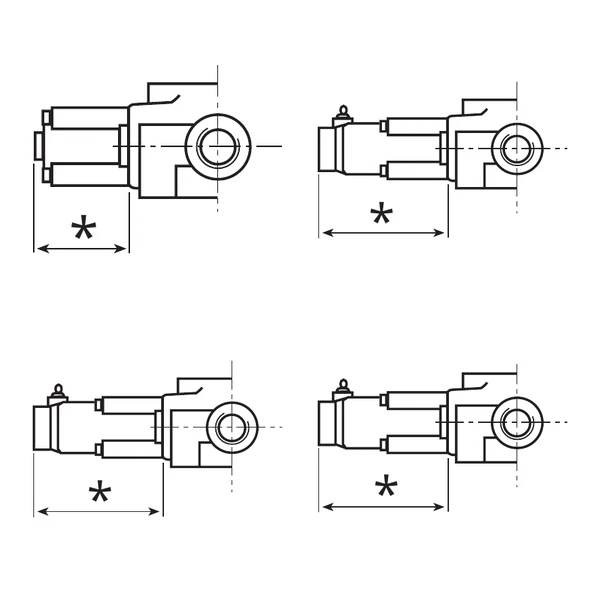

I sistemi di Controllo cursore AMI sono progettati come accessori per un’estesa linea di distributori oleodinamici, le cui sigle identificano la diretta compatibilità per il montaggio. Le famiglie supportate includono i modelli AMI 3, AMI 4, AMI 5C, AMI 12C, AMI 012, AMI 013, AMI 21R, AMI 42C, AMI 130, AMI 250, AMI 300 e AMI 700. Ogni controllo cursore presenta un ingombro specifico (valore di quota longitudinale indicato nel catalogo tecnico) che varia in funzione della taglia del distributore e della complessità del meccanismo interno. Le configurazioni evidenziate attestano la totale versatilità della serie, coprendo tutte le esigenze impiantistiche dai piccoli ai grandi flussi.
| Caratteristica | Valore |
|---|---|
| Tipologia Prodotto | Accessori Distributori – Controllo cursore |
| Configurazione Posizioni | 2, 3 o 4 Posizioni operative |
| Sistemi di Ritorno | A molla (al centro, o unidirezionale tra le posizioni 0, 1, 2) |
| Sistemi di Ritenuta | Meccanica (gestione di 1, 2, 3 o 4 posizioni fisse) |
| Posizione Flottante (4ª pos.) | A tirare (pulling) o a spingere (push-in) |
| Famiglie Compatibili | AMI 3, 4, 5C, 12C, 012, 013, 21R, 42C, 130, 250, 300, 700 |
| Modello / Codice | Descrizione Azionamento | Famiglie Compatibili |
|---|---|---|
| C1 | 3 Posizioni, ritorno al centro a molla | Tutte le famiglie AMI a catalogo |
| C2, C3, C4 | 3 Posizioni, ritorno al centro a molla con ritenute (pos. 1-2, pos. 1, pos. 2) | Tutte le famiglie AMI a catalogo |
| C5, C5S | 4 Posizioni, ritorno a molla, ritenuta in 4ª pos. flottante (a tirare / a spingere) | Tutte le famiglie AMI a catalogo |
| C6, C7, C8 | Ritenuta nelle 3 posizioni, o in 2 posizioni (1 e 0 / 2 e 0) | Tutte le famiglie AMI a catalogo |
| C9, C10, C10A | Ritorno a molla in posizione 2, o in posizione 1 (anche da pos. 0) | Tutte le famiglie AMI a catalogo |
| C11, C11SPD, C12 | Posizioni 1/2/0 con ritorni a molla unidirezionali | Tutte le famiglie AMI a catalogo |
| C13, C14 | Ritenuta nelle 4 posizioni, o a 2 Posizioni (ritenuta in 1 e 2) | Tutte le famiglie AMI a catalogo |
| C15, C15S | 4 Pos., ritorno al centro a molla da 1 o 2, ritenuta in 2 o 1 e in 4 pos. flottante | Tutte le famiglie AMI a catalogo |
