Distributore AMI 12C

Descrizione

Architettura e Principio di Funzionamento

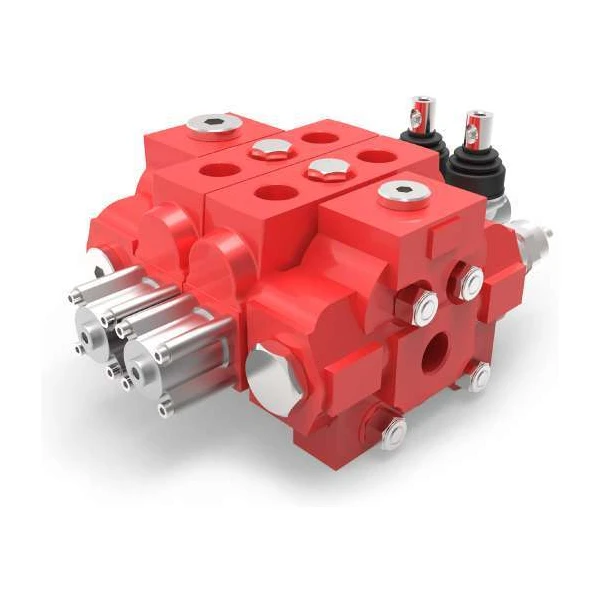

Il Distributore AMI 12C è una valvola direzionale componibile ad alte prestazioni, configurabile con un numero di sezioni variabile da 1 a 10 elementi. La sua architettura è studiata per garantire la massima flessibilità di installazione nei circuiti idraulici, offrendo nella versione standard un’entrata sinistra. Tuttavia, grazie alla presenza di un cursore reversibile, il sistema permette l’inversione per un’entrata destra a seconda delle esigenze impiantistiche. Il componente presenta un ricoprimento negativo del cursore, ottimizzando il controllo dei flussi e la precisione durante la fase di commutazione.

Caratteristiche Costruttive e Prestazionali

Progettato per supportare carichi di lavoro gravosi in campo oleodinamico, questo distributore gestisce una portata nominale di 120 l/min, sopportando una pressione massima di esercizio di 250 bar e una contropressione massima allo scarico di 80 bar. Le perdite interne sono minimizzate: il trafilamento massimo del cursore a 100 bar è di soli 21 ml/min (rilevato nei test con temperatura a 50°C e viscosità 27 CST). Il range di temperatura di esercizio si estende da -30°C fino a un massimo di 80°C, rendendo la valvola adatta ad applicazioni in ambienti con elevate escursioni termiche. Su richiesta, l’intero blocco può essere sottoposto a un trattamento antiruggine per prolungarne la vita utile.

Sicurezza e Controllo della Pressione

Il distributore è equipaggiato di serie con una valvola di massima pressione, la quale è completamente tarabile dall’operatore all’interno di un range che varia da 30 a 250 bar, garantendo protezione attiva contro i sovraccarichi di pressione dell’impianto. Ad ulteriore salvaguardia del circuito, è integrata una valvola di ritegno unidirezionale dedicata specificamente a ogni singolo elemento, la quale ha lo scopo di impedire riflussi di fluido anomali. I test per la rilevazione della caduta di pressione (da entrata a uscita, da utilizzi a uscita e da entrata a utilizzi) sono stati condotti impiegando olio idraulico con una viscosità di 4°E a una temperatura operativa di 50°C, confermando l’alta stabilità del modulo.

Configurazioni dei Circuiti e Connessioni

Le opzioni di connessione idraulica e di controllo offrono ampia versatilità tecnica. Gli schemi idraulici supportati includono la distribuzione standard in parallelo, la distribuzione standard in serie e la distribuzione in parallelo con predisposizione Carry-Over (continuazione della linea di pressione). Le filettature standard degli utilizzi includono porte P1-P2 e A-B da 3/4″ BSP, mentre le porte T1, T2 e STC presentano connessioni da 1″ BSP. Sono disponibili a richiesta filettature modificate per le porte di ingresso P1-P2 (1″ BSP). Inoltre, per l’integrazione in sistemi automatizzati, sono disponibili pilotaggi dedicati, sia in configurazione pneumatica (1/8″ BSP) che idraulica (G1/4″).

Tabella tecnica riepilogativa delle caratteristiche principali Distributore AMI 12C

Codici prodotto
