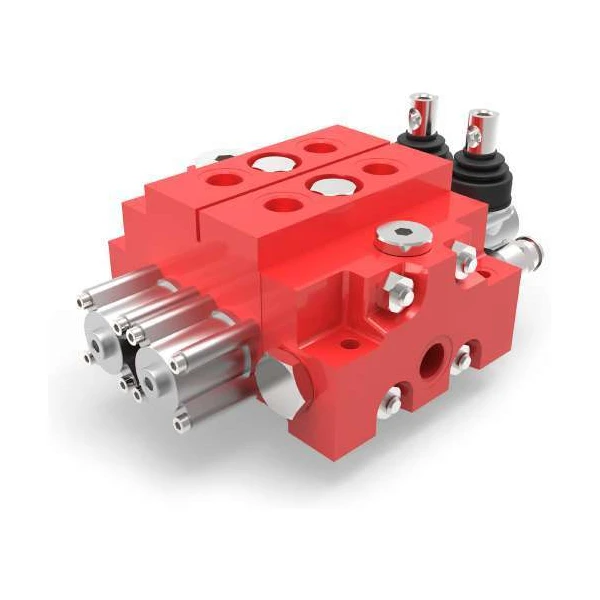

Distributore AMI 42C

Descrizione

Principio di Funzionamento e Struttura

Il Distributore AMI 42C si distingue nel panorama oleodinamico per la sua architettura componibile altamente versatile. Costruito per ospitare da 1 a 10 elementi (sezioni), questo componente permette di adattare il circuito idraulico alle specifiche necessità impiantistiche. La versione standard prevede l’entrata a sinistra, tuttavia il sistema è dotato di un cursore reversibile che consente agevolmente la configurazione per l’entrata a destra. Il cursore presenta inoltre un ricoprimento negativo, garantendo un passaggio di transizione ottimizzato durante la commutazione delle vie. Un ulteriore elemento di sicurezza e precisione è la presenza di una valvola di ritegno unidirezionale integrata in ogni singolo elemento, la quale impedisce i riflussi indesiderati e stabilizza il carico durante le operazioni. Il distributore è nativamente predisposto per la continuazione della linea di pressione tramite sistema CARRY-OVER, rendendolo espandibile all’interno di circuiti complessi.

Caratteristiche Costruttive e Prestazioni

Progettato per resistere a cicli di lavoro intensi, il Distributore AMI 42C garantisce una portata nominale di 70 l/min e supporta una pressione massima di esercizio che raggiunge i 350 bar. La contropressione massima allo scarico è limitata a 80 bar. Il controllo della pressione nel sistema è affidato a una valvola di massima pressione standard integrata, la quale è finemente tarabile in un range compreso tra 10 e 350 bar. Per applicazioni esposte ad agenti atmosferici avversi, è disponibile su richiesta un trattamento antiruggine per preservare l’integrità del corpo valvola. Il dispositivo opera efficacemente in un ampio range di temperature, da un minimo di -30°C a un massimo di 80°C. La tenuta idraulica è rigorosa: il trafilamento massimo del cursore a 100 bar, calcolato con una temperatura del fluido di 50°C e viscosità 27 CST, è di soli 20 ml/min.

Specifiche Idrauliche e Filettature

L’interfaccia di connessione del distributore supporta diverse tipologie di filettature per adattarsi a svariati standard industriali. Per gli utilizzi P1-P2, la filettatura standard è da 1/2″ BSP, con opzioni a richiesta per 1/2″-14 NPT, 3/4″ BSP e 18×1,5. Le porte di servizio A-B mantengono lo standard 1/2″ BSP, con varianti NPT e metriche disponibili. Gli scarichi T1 e T2, unitamente al carry-over (STC), utilizzano di serie filettature da 3/4″ BSP. Sono inoltre previsti pilotaggi specifici: pneumatici da 1/8″ BSP e idraulici da 1/4″ BSP. I test di caduta di pressione, effettuati con olio avente viscosità 4°E a 50°C, dimostrano una minima dissipazione energetica sia nel tragitto entrata-uscita, sia nei passaggi verso le bocche di utilizzo. Il peso del componente varia linearmente con il numero di sezioni installate, partendo da una base di 8,900 kg per il modello a singola sezione (AMI 42C/1) e raggiungendo i 44,900 kg per la configurazione massima a 10 sezioni (AMI 42C/10). Le dimensioni di ingombro sono parimenti scalabili: la lunghezza spaziano da 130 mm a 535 mm, a seconda degli elementi modulari adottati.

Tabella tecnica riepilogativa delle caratteristiche principali dei Distributore AMI 42C
