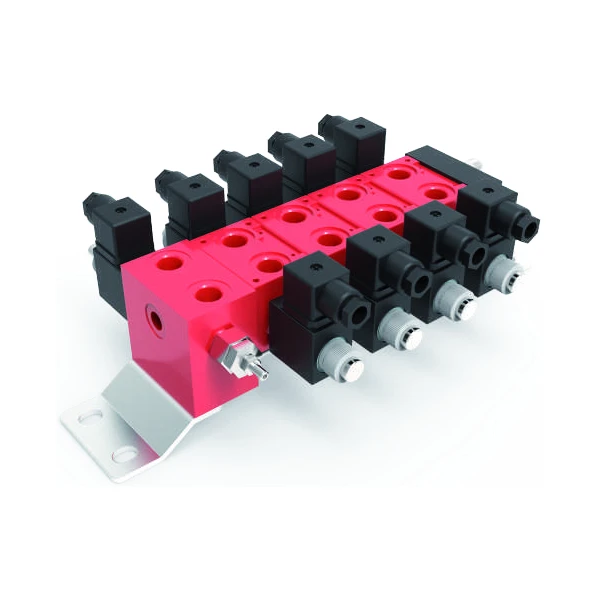

DISTRIBUTORE AMI DB3C-DB3
Il Distributore AMI DB3C-DB3 è una valvola componibile elettrica ON/OFF e proporzionale per il controllo direzione. Costruito con elementi in ghisa con trattamento antiruggine, garantisce massime prestazioni nei sistemi oleodinamici. Il sistema gestisce portate nominali di 30 l/min (DB3C) e 50 l/min (DB3) con pressioni operative massime fino a 310 bar. L’unità supporta circuiti in serie, parallelo e configurazioni Load Sensing. I codici prodotto disponibili sono innumerevoli, trattandosi di una famiglia modulare personalizzabile (es. configurazione standard: DB3C/5/P/FI02-1-V160-00/E01B0-12V-00/FC/STF1).
Il Distributore AMI DB3C-DB3 rappresenta una soluzione oleodinamica di alta precisione basata su valvole componibili per il controllo direzionale. La serie è disponibile in configurazioni ON/OFF, valvole componibili proporzionali e proporzionali compensate con controllo di portata. Progettati con elementi fusi in ghisa solida, questi distributori assicurano un’elevata resistenza alle sollecitazioni meccaniche e sono dotati di un trattamento superficiale antiruggine per operare in ambienti industriali severi. Il corpo valvola è predisposto per attacchi filettati standard o interfacce per valvole modulari, garantendo ampia flessibilità di installazione sia in sistemi compatti che in architetture complesse ad alta portata.
La famiglia di distributori si divide in due grandezze dimensionali primarie: la serie DB3C, ottimizzata per ingombri ridotti con una portata nominale di 30 l/min (8 gpm), e la serie DB3, destinata a portate superiori fino a 50 l/min (13 gpm). Entrambi i modelli supportano una pressione massima di esercizio di 310 bar (4500 psi) e tollerano una contropressione massima allo scarico di 210 bar (3048 psi). Il sistema garantisce un’eccellente tenuta, con una fuga interna massima (A/B -> T a Δp=100 bar) limitata a soli 13 cm³/min. Le valvole di massima pressione standard integrate presentano campi di taratura variabili a seconda del modello: da 20 a 250 bar per il DB3C e da 50 a 310 bar per il DB3.
I distributori sono configurabili per operare sia su circuiti in parallelo che in serie, oltre a prevedere la predisposizione per sistemi Load Sensing. Il controllo del fluido è ottimizzato per oli minerali (test di riferimento con ISO-VG32) aventi una viscosità cinematica compresa tra 12 e 400 mm²/s. Le guarnizioni standard in NBR permettono un range di temperatura del fluido da -30°C a +80°C, mentre il componente meccanico ed elettrico può operare con temperature ambientali comprese tra -20°C e +50°C.
Il controllo direzionale è gestito tramite attuazione elettrica con bobine ad alte prestazioni. I solenoidi sono disponibili in varianti a corrente continua (12V, 24V, 48V DC) e corrente alternata (110V + RAC). L’assorbimento varia in base alla configurazione del circuito: 26 Watt (2,15A a 12V) per circuiti in parallelo o in serie con valvola di messa a scarico, e 60 Watt (5A a 12V) per i circuiti in serie sprovvisti di valvola di messa a scarico. Le opzioni di comando includono configurazioni a doppio solenoide con ritorno a molla, singolo solenoide lato A e singolo solenoide lato B, coprendo una vasta gamma di layout di transito e ricoprimento del cursore.
| Caratteristica | Valore DB3C | Valore DB3 |
|---|---|---|
| Portata nominale | 30 l/min (8 gpm) | 50 l/min (13 gpm) |
| Pressione MAX di esercizio | 310 bar (4500 psi) | 310 bar (4500 psi) |
| Contropressione MAX allo scarico | 210 bar (3048 psi) | 210 bar (3048 psi) |
| Valvola di MAX PRESSIONE (taratura standard) | da 20 a 250 bar | da 50 a 310 bar |
| Viscosità fluido supportata | 12 ÷ 400 mm²/s | 12 ÷ 400 mm²/s |
| Temperatura fluido con guarnizioni NBR | -30°C ÷ +80°C | -30°C ÷ +80°C |
| Temperatura ambiente | -20°C ÷ +50°C | -20°C ÷ +50°C |
| Fuga interna massima A(B)->T a Δp=100 bar | 13 cm³/min | 13 cm³/min |
| Peso elemento (1 bobina) | 1,200 kg | 1,400 kg |
| Peso elemento (2 bobine) | 1,450 kg | 1,900 kg |
| Filettatura ingresso standard (P, A, B, T) | 3/8″ (SAE6) | 1/2″ (SAE8 per P, T) – 3/8″ (SAE6 per A, B) |
La famiglia dei Distributori AMI DB3C-DB3 è ad altissima componibilità. Più che codici prodotto statici singoli, la serie si ordina assemblando una stringa di codifica modulare che identifica ogni specifico attributo, potendo generare migliaia di varianti. Di seguito lo schema di composizione della famiglia dei codici ordinabili.
| Campo Codice Modulare | Dettaglio / Opzioni della Famiglia |
|---|---|
| Modello (Base) | DB3C (30 litri) / DB3 (50 litri) |
| Numero Elementi | Da 1 a 5 sezioni componibili |
| Tipo Circuito | P (Parallelo) / S (Serie) |
| Fiancata di Ingresso | Varianti da FI00 a FI15 (es. con o senza valvola di max pressione, scarico, regolatore a 3 vie, ecc.) |
| Filettatura Ingresso | 1 (3/8″) / 2 (1/2″) |
| Regolazione Valvola (e Taratura) | V (vite), VP (vite+pomello), VS (vite+protezione). Segue valore taratura (es. 160) |
| Comando e Cursore | E (Elettrico) / M (Meccanico) / EM. Tipi cursore: 01, 02, 03, 04, 04H, 05, 07 |
| Tensione Bobina | 12V, 24V, 48V (Corrente Continua) / 110V+RAC |
| Fiancata di Chiusura & Staffe | FC (Std Parallelo), FC1 (Serie DB3C), FC2 (Serie DB3). Staffe: STF1 (laterale), STF2 (fissaggio) |
