Doppie Flange a Saldare di Tasca Oleo Tecnica

Descrizione

Specifiche e Prestazioni delle Serie 3000 e 6000

Le Doppie Flange a Saldare di Tasca Oleo Tecnica rappresentano una soluzione costruttiva di eccellenza per le connessioni nei sistemi oleodinamici sottoposti a forti sollecitazioni. La gamma dimensionale si articola su due architetture principali: la Serie 3000 e la Serie 6000. La Serie 3000 copre diametri nominali che vanno da 1/2″ fino a 5″, operando con una pressione massima di esercizio raccomandata compresa tra 34 Kg/cm² (per il formato da 5″) e 345 Kg/cm² (per le taglie compatte). La Serie 6000, progettata per tollerare cicli di stress pressorio superiori, è disponibile nelle grandezze da 1/2″ a 3″, gestendo pressioni operative massime da 200 Kg/cm² fino a 414 Kg/cm².

Materiali e Caratteristiche Costruttive

L’affidabilità idraulica e la resistenza meccanica di questi componenti si fondano su selezioni metallurgiche rigorose. L’assieme è configurabile in due materiali principali per far fronte ad ambienti chimici e meccanici differenti: acciaio al carbonio S355 e acciaio inossidabile AISI 316L. L’impiego dell’acciaio AISI 316L previene l’ossidazione in circuiti operanti in ambienti corrosivi, mentre l’acciaio S355 assicura tenuta e robustezza ideali per i circuiti oleodinamici industriali standard. Ogni set in fornitura include l’apposito anello di tenuta (O-ring), i cui modelli spaziano dalla codifica 4075 (per sezioni da 1/2″) fino al 4537 (per i formati da 5″).

Pressione di Esercizio e Dimensionamento

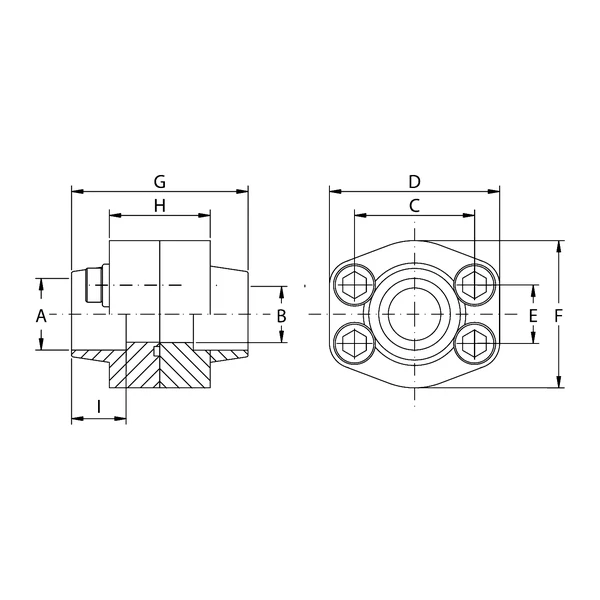

Il dimensionamento tecnico dell’impianto richiede un’analisi complessiva del circuito. La pressione di esercizio massima raccomandata nei dati tecnici è calcolata esclusivamente sulle caratteristiche di tenuta della flangia. Tuttavia, la pressione di lavoro massima dell’intero sistema è subordinata e limitata dallo spessore della parete e dal tipo di materiale del tubo in acciaio saldato. Il passo (quota C) e l’interasse (quota E e quota F) variano proporzionalmente alla grandezza, richiedendo tolleranze specifiche riportate rigorosamente nei dati di lavorazione meccanica.

Sistemi di Fissaggio e Designazione per l’Ordine

Il sistema di accoppiamento delle Doppie Flange a Saldare di Tasca prevede kit d’installazione completi. L’ordine standard include flangia, controflangia e set di serraggio. Le configurazioni delle viti possono essere richieste con filettatura metrica o UNC. I set di viti UNC e le viti destinate ai codici di grandi dimensioni (come i modelli DFS507S e DFS508S) sono disponibili unicamente in acciaio al carbonio.

Per l’ordinazione, la designazione tecnica prevede:

• Prefisso DFS: Componenti in acciaio S355.
• Prefisso DFX: Componenti in acciaio AISI 316L.
• Suffisso SM: Fornitura con set di viti metriche.
• Suffisso SU: Fornitura con set di viti UNC.

Tabella tecnica riepilogativa delle caratteristiche principali dei Doppie Flange a Saldare di Tasca Oleo Tecnica

Codici prodotto
