Le Doppie Flange Cetop con Codolo Cieco e Controcodolo a Saldare di Testa e Set Viti Metriche Oleo Tecnica sono sviluppate per circuiti ad alta pressione. Disponibili nelle Serie 250 e 400, garantiscono tenuta perfetta grazie al codolo cieco con sede O-ring e al controcodolo a saldare. Realizzate con flange in S355 e codoli in A105 o AISI316L, offrono massima sicurezza. Il kit include viti TCE metriche, grower e dadi. La pressione massima del sistema è determinata dal tubo utilizzato.
I codici prodotto disponibili sono: DCET38C250, DCET12C250, DCET34C250, DCET1C250, DCET114C250, DCET112C250, DCET2C250, DCET212C250, DCET3C250, DCET312C250, DCET4C250, DCET4C250 OR6387, DCET38C400, DCET12C400, DCET34C400, DCET1C400, DCET114C400, DCET112C400, DCET2C400, DCET212C400, DCET212C400 OR6275, DCET3C400, DCET3C400 OR6300, DCET312C400, DCET4C400, DCET4C400 OR6350. Varianti Inox su richiesta (DCETX…C…).
Le Doppie Flange Cetop con Codolo Cieco e Controcodolo a Saldare di Testa e Set Viti Metriche Oleo Tecnica rappresentano un sistema di connessione idraulica avanzato, ideato specificamente per circuiti ad alta pressione. La progettazione di questo gruppo flangiato è focalizzata sulla garanzia di una tenuta stagna assoluta e di un collegamento meccanico strutturalmente ineccepibile tra le tubazioni del sistema oleodinamico.

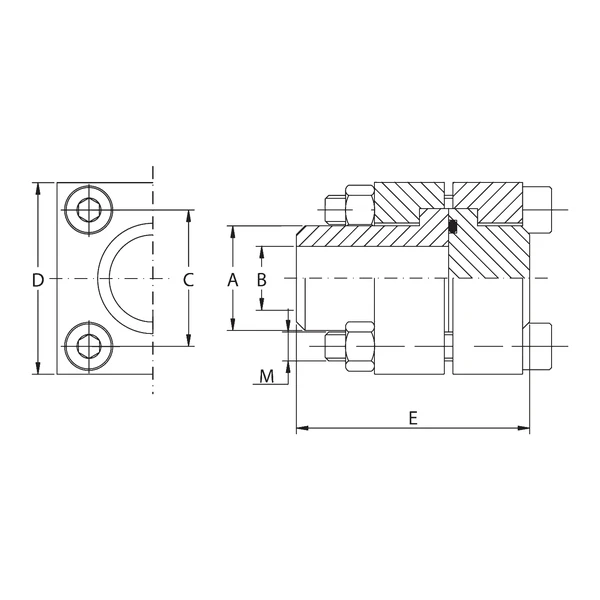

Il pacchetto di fornitura standard si compone di elementi meccanici ad alta precisione. Nel dettaglio, l’assieme include due flange Cetop che costituiscono la struttura di serraggio esterna. Al loro interno trova alloggio un codolo cieco, provvisto di una specifica sede per l’inserimento dell’O-ring, componente cruciale per la tenuta statica del fluido. Sul lato contrapposto viene posizionato un controcodolo a saldare di testa, progettato intenzionalmente senza sede per O-ring. Per assicurare il corretto serraggio e l’integrità strutturale, il set include quattro viti a testa cilindrica con esagono incassato (TCE) a passo metrico, otto rondelle grower per contrastare l’allentamento da vibrazioni, quattro dadi di fissaggio e un O-ring calibrato. Le dimensioni delle viti metriche fornite scalano proporzionalmente alla grandezza della flangia, partendo da elementi M6x45 per i diametri da 3/8″, fino ad arrivare a robusti tiranti M24x160 per le grandezze massime da 4″.
La gamma prodotto si articola in due categorie prestazionali, definite dalla pressione massima di esercizio raccomandata. La Serie 250 è dimensionata per pressioni operative fino a 250 Bar e copre un range di grandezze nominali da 3/8″ fino a 4″. I pesi del gruppo completo in questa serie partono da 0,42 Kg per le versioni più piccole per arrivare a 21,60 Kg per quelle più grandi.
La Serie 400 è sviluppata per gli impianti oleodinamici sottoposti a carichi più severi, garantendo resistenza fino a 400 Bar. Anch’essa disponibile nei formati da 3/8″ a 4″, presenta quote dimensionali e pesi maggiorati (da 0,47 Kg a 25,00 Kg) per far fronte alle maggiori sollecitazioni meccaniche (ad esempio, viti da M10x70 invece che M10x50 per la grandezza 1″).
È essenziale precisare che la pressione di esercizio massima indicata a catalogo si riferisce esclusivamente alla capacità di tenuta della flangia. La massima pressione di lavoro effettiva dell’intero circuito sarà determinata, in fase di progettazione, dallo spessore della parete e dalla qualità dell’acciaio del tubo utilizzato per l’assemblaggio.
La designazione per l’ordine standard (identificata dal prefisso DCET…C…) impiega acciaio S355 per le due flange Cetop. I componenti di raccordo interni, ovvero il codolo cieco e il controcodolo a saldare di testa, sono realizzati in acciaio A105 (o materiale similare) oppure in acciaio inossidabile AISI316L.
Per ambienti operativi con requisiti anticorrosione, la designazione DCETX…C… identifica i modelli forniti con codoli in AISI316L di base. Inoltre, come opzione su specifica richiesta, il produttore permette di ordinare le medesime flange Cetop in acciaio inossidabile AISI316L, consentendo così la configurazione di un nodo idraulico interamente resistente all’ossidazione.
| Caratteristica | Valore |
|---|---|
| Costruttore | Oleo Tecnica |
| Serie Disponibili | Serie 250 (Max 250 Bar) / Serie 400 (Max 400 Bar) |
| Grandezze nominali | Da 3/8″ a 4″ |
| Componenti Inclusi | 2 Flange Cetop, 1 Codolo cieco (con sede O-ring), 1 Controcodolo a saldare di testa (senza sede O-ring), 4 Viti TCE, 8 Grower, 4 Dadi, 1 O-Ring |
| Materiale Flange Cetop | S355 (Standard) / AISI316L (Su richiesta) |
| Materiale Codoli | A105 o similare (Standard) / AISI316L (DCETX…C…) |
| Fattore Limitante Pressione | Spessore e tipo di materiale del tubo utilizzato |
| Modello (Codice) | Serie (Bar) | Grandezza | Tipo O-Ring | Peso (Kg) | Viti (M) |
|---|---|---|---|---|---|
| DCET38C250 | 250 | 3/8″ | 3068 | 0,42 | M6x45 |
| DCET12C250 | 250 | 1/2″ | 4075 | 0,52 | M8x45 |
| DCET34C250 | 250 | 3/4″ | 4100 | 0,68 | M8x45 |
| DCET1C250 | 250 | 1″ | 4131 | 1,30 | M10x50 |
| DCET114C250 | 250 | 1″1/4 | 4150 | 1,98 | M12x60 |
| DCET112C250 | 250 | 1″1/2 | 4187 | 2,78 | M14x70 |
| DCET2C250 | 250 | 2″ | 4225 | 4,67 | M16x90 |
| DCET212C250 | 250 | 2″1/2 | 4275 | 7,96 | M20x100 |
| DCET3C250 | 250 | 3″ | 4337 | 11,80 | M20x110 |
| DCET312C250 | 250 | 3″1/2 | 4337 | 14,10 | M20x130 |
| DCET4C250 | 250 | 4″ | 4387 | 21,60 | M24x160 |
| DCET4C250 OR6387 | 250 | 4″ | 6387 | 21,60 | M24x160 |
| DCET38C400 | 400 | 3/8″ | 3068 | 0,47 | M6x45 |
| DCET12C400 | 400 | 1/2″ | 4075 | 0,63 | M8x50 |
| DCET34C400 | 400 | 3/4″ | 4100 | 0,90 | M8x60 |
| DCET1C400 | 400 | 1″ | 4131 | 1,73 | M10x70 |
| DCET114C400 | 400 | 1″1/4 | 4150 | 2,62 | M12x80 |
| DCET112C400 | 400 | 1″1/2 | 4187 | 3,76 | M14x90 |
| DCET2C400 | 400 | 2″ | 4225 | 6,40 | M16x110 |
| DCET212C400 | 400 | 2″1/2 | 4275 | 10,50 | M20x120 |
| DCET212C400 OR6275 | 400 | 2″1/2 | 6275 | 10,50 | M20x120 |
| DCET3C400 | 400 | 3″ | 4275 | 16,40 | M20x130 |
| DCET3C400 OR6300 | 400 | 3″ | 6300 | 16,40 | M20x130 |
| DCET312C400 | 400 | 3″1/2 | 4275 | 16,70 | M20x130 |
| DCET4C400 | 400 | 4″ | 4337 | 25,00 | M24x160 |
| DCET4C400 OR6350 | 400 | 4″ | 6350 | 25,00 | M24x160 |
