Doppie Flange Cetop con Codolo e Controcodolo a Saldare di Testa e Set Vite Metriche Oleo Tecnica

Descrizione

Principio di Funzionamento e Applicazioni

Le Doppie Flange Cetop con Codolo e Controcodolo a Saldare di Testa e Set Vite Metriche Oleo Tecnica sono progettate per assicurare connessioni rigide e prive di perdite all’interno di circuiti oleodinamici industriali. L’accoppiamento tra il codolo dotato di sede per guarnizione O-ring e il controcodolo liscio, serrati mediante le due semiflange Cetop e il set di viti metriche in dotazione, garantisce una tenuta ermetica ottimale. La pressione di esercizio massima raccomandata del sistema dipende direttamente dallo spessore e dalla qualità dell’acciaio del tubo utilizzato per la saldatura di testa, mentre la flangia stessa definisce il limite nominale della serie, disponibile per carichi di lavoro pari a 250 Bar o 400 Bar.

Caratteristiche Costruttive e Materiali

La struttura di questi componenti deriva dall’impiego di materiali idonei a sopportare gravi sollecitazioni meccaniche e variazioni di pressione. Le due flange Cetop sono realizzate in acciaio S355, lega caratterizzata da un elevato limite di snervamento. I codoli a saldare, sia la variante con sede O-ring che quella senza sede, sono prodotti in acciaio S355/A105 o leghe con proprietà meccaniche similari. Per applicazioni in ambienti corrosivi, l’intera fornitura, comprensiva delle flange Cetop e dei codoli, è disponibile su richiesta in acciaio inossidabile AISI316L, garantendo una resistenza superiore all’ossidazione e all’aggressione chimica dei fluidi.

Composizione del Kit e Standard di Fornitura

Il sistema è fornito come pacchetto di montaggio completo, identificato dalla designazione d’ordine DCET…ST… (oppure DCETX…ST… per configurazioni in acciaio inox). Ogni set standard comprende esattamente:

• 2 Flange Cetop in materiale S355 (o AISI316L su richiesta).
• 1 Codolo a saldare di testa dotato di sede per O-ring (in A105 o AISI316L).
• 1 Controcodolo a saldare di testa senza sede per O-ring (in A105 o AISI316L).
• 4 Viti metriche con testa cilindrica ad esagono incassato (TCE).
• 8 Rondelle Grower per prevenire l’allentamento dinamico indotto dalle vibrazioni.
• 4 Dadi per il serraggio strutturale.
• 1 Guarnizione O-ring per la tenuta idraulica primaria.

Dimensionamenti e Varianti di Pressione

Le flange sono classificate in due categorie principali relative alla pressione massima di esercizio raccomandata: la Serie 250 e la Serie 400. Le grandezze dimensionali coprono un ampio range di diametri nominali, da connessioni da 3/8″ fino a tubazioni da 4″. Ogni grandezza presenta quote dimensionali rigorosamente calcolate per consentire un accoppiamento di precisione. Il diametro delle viti di serraggio varia progressivamente da M6x45 per i modelli compatti, fino a M24x160 per le grandezze massime, assicurando un precarico meccanico proporzionato alla spinta idraulica interna del circuito.

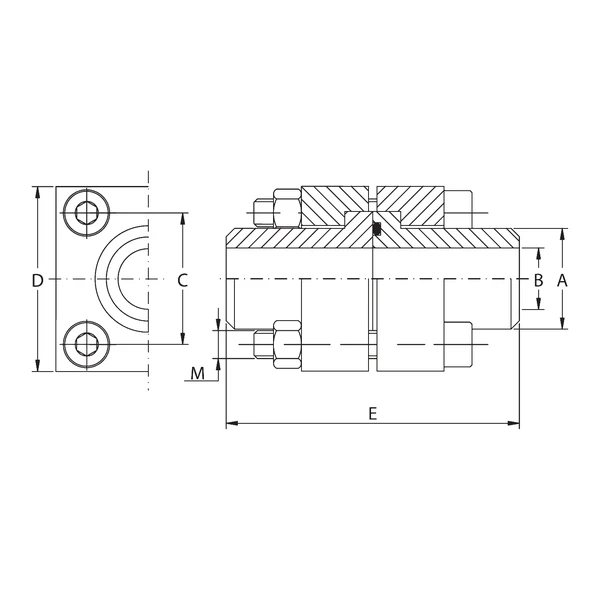

Tabella tecnica riepilogativa delle caratteristiche principali dei Doppie Flange Cetop con Codolo e Controcodolo a Saldare di Testa e Set Vite Metriche Oleo Tecnica.

Codici prodotto
