Doppie Flange Filettate Gas e a Saldare di Tasca Oleo Tecnica

Descrizione

Le Doppie Flange Filettate Gas e a Saldare di Tasca Oleo Tecnica rappresentano una soluzione tecnica avanzata per garantire giunzioni estremamente solide all’interno di complessi impianti oleodinamici. Progettate secondo standard industriali rigorosi, queste doppie flange permettono un accoppiamento sicuro tra le tubazioni attraverso un sistema misto: da un lato integrano una flangia a saldare di tasca (configurazione weld in) e dall’altro impiegano una controflangia dotata di filettatura Gas (BSP). Questo design assicura un montaggio preciso e la massima stabilità strutturale della linea di trasferimento del fluido.

Serie 3000 e Serie 6000: Specifiche di Pressione

La gamma di produzione si divide in due famiglie primarie, strutturate per operare sotto differenti regimi di pressione operativa. La Serie 3000 copre grandezze che vanno da 1/2″ fino a 5″. In questa serie, la pressione massima di esercizio raccomandata parte da 345 Kg/cm² per i diametri inferiori (come 1/2″ e 1″), scalando progressivamente fino a 34 Kg/cm² per il diametro massimo di 5″.

La Serie 6000 è invece progettata per applicazioni idrauliche con regimi di pressione nettamente superiori. La gamma dimensionale varia da 1/2″ a 3″. In questa serie, la pressione massima raccomandata raggiunge i 414 Kg/cm² per le grandezze fino a 1″1/4, per poi attestarsi a 200 Kg/cm² per la variante più grande da 3″. Come specifica tecnica fondamentale, la pressione di esercizio massima raccomandata riportata a catalogo si basa esclusivamente sulla resistenza strutturale della flangia. La massima pressione di lavoro effettiva del sistema completo sarà sempre determinata dallo spessore e dalla qualità del materiale (acciaio) del tubo utilizzato in sede di installazione.

Caratteristiche Costruttive e Materiali

Per soddisfare le molteplici esigenze degli ambienti operativi e le specifiche di compatibilità chimica, le flange sono prodotte in due differenti classi metallurgiche. La codifica “S355” indica l’impiego di acciaio al carbonio di alta qualità, mentre la sigla “AISI 316L” definisce i modelli realizzati in acciaio inossidabile, indicati per gli ambienti altamente corrosivi.

Il sistema di tenuta idraulica è demandato all’impiego di anelli O-Ring dedicati per ogni grandezza, spaziando dal tipo OR 4075 per le connessioni da 1/2″ al tipo OR 4537 per i formati più imponenti. L’intero kit di giunzione include sempre la flangia a saldare, la controflangia e il set di viti dedicato.

Designazione per Ordine e Viteria

In fase di ordine, la codifica del prodotto permette di definire precisamente le varianti richieste:

• I codici che iniziano con la radice “DFS” si riferiscono a prodotti in acciaio S355, mentre i codici con radice “DFX” individuano la gamma in acciaio inox AISI 316L.
• La viteria è selezionabile tramite un suffisso: “FM” indica un set di viti metriche, mentre “FU” indica un set di viti UNC.
• Un dettaglio tecnico vincolante risiede nella disponibilità del set di viti UNC, previsto unicamente per i modelli in acciaio al carbonio.
• Infine, per il modello DFS508F della Serie 6000 (grandezza 3″), il set di viti di serraggio (M30x100) è disponibile in maniera esclusiva nel formato metrico in acciaio al carbonio.

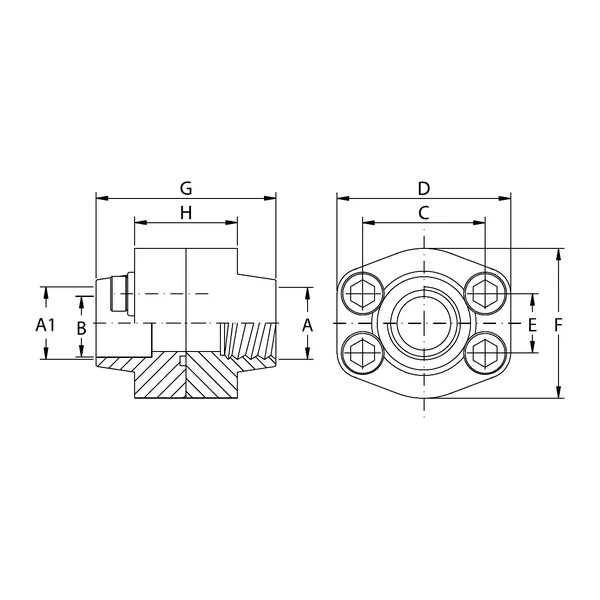

Tabella tecnica riepilogativa delle caratteristiche principali Doppie Flange Filettate Gas e a Saldare di Tasca Oleo Tecnica

Codici prodotto
