Doppie Flange Filettate Gas Oleo Tecnica

Descrizione

Specifiche Tecniche e Standard Costruttivi

Le Doppie Flange Filettate Gas Oleo Tecnica rappresentano una soluzione meccanica di alto livello per il collegamento e la tenuta nei sistemi oleodinamici sottoposti a pressioni elevate. Progettate con filettatura BSP (Gas), queste flange garantiscono una connessione ermetica tra le tubazioni e i componenti di controllo del fluido idraulico, riducendo drasticamente il rischio di perdite. La gamma si divide in due grandi categorie prestazionali, la Serie 3000 e la Serie 6000, progettate per coprire un ampio spettro di portate, diametri e pressioni di esercizio, rispondendo alle più severe richieste dell’impiantistica industriale.

Materiali e Resistenze Meccaniche

La robustezza strutturale delle Doppie Flange Filettate Gas Oleo Tecnica è assicurata dall’impiego di leghe metalliche ad alte prestazioni. I componenti sono disponibili in acciaio al carbonio S355 e, per ambienti operativi con fluidi corrosivi o requisiti igienico-sanitari specifici, in acciaio inossidabile AISI 316L. A corredo della flangia e controflangia, vengono forniti specifici O-Ring (serie da 4075 a 4537) essenziali per completare la tenuta del giunto idraulico, isolando completamente il fluido dall’ambiente esterno.

Pressioni di Esercizio e Dimensionamenti (Serie 3000 e Serie 6000)

Le prestazioni di pressione massima raccomandata variano in base alla Serie e alla grandezza della flangia. Nella Serie 3000, i modelli compatti (da 1/2″ a 1″) operano in assoluta sicurezza fino a 345 bar. Con l’aumentare delle dimensioni (fino a 5″), le pressioni raccomandate decrescono progressivamente, stabilizzandosi su valori nominali come 276 bar (1″1/4), 207 bar (da 1″1/2 a 2″) e 34 bar per i diametri di 3″1/2, 4″ e 5″. La Serie 6000, progettata specificamente per lo stress meccanico severo, mantiene un rating di pressione costante a 414 bar per tutte le grandezze previste, da 1/2″ fino a 3″. Entrambe le serie sono abbinate a kit di viti esagonali per il corretto precarico del giunto.

Designazione per l’Ordine e Specifiche della Bulloneria

Il sistema di codifica dei componenti facilita una scelta precisa in fase di ordine. La combinazione flangia, controflangia e set di viti metriche è indicata con le sigle DFS…GM o DFX…GM. Qualora lo standard dell’impianto richieda un filetto anglosassone, è disponibile la combinazione con set di viti UNC, designata dai suffissi DFX…GU o DFS…GU. È fondamentale notare che i set di viti UNC sono disponibili unicamente per la fornitura in acciaio al carbonio. Allo stesso modo, per i modelli specifici contrassegnati da asterisco (come DFS507G e DFS508G), l’unica configurazione ammessa prevede viti metriche in acciaio al carbonio.

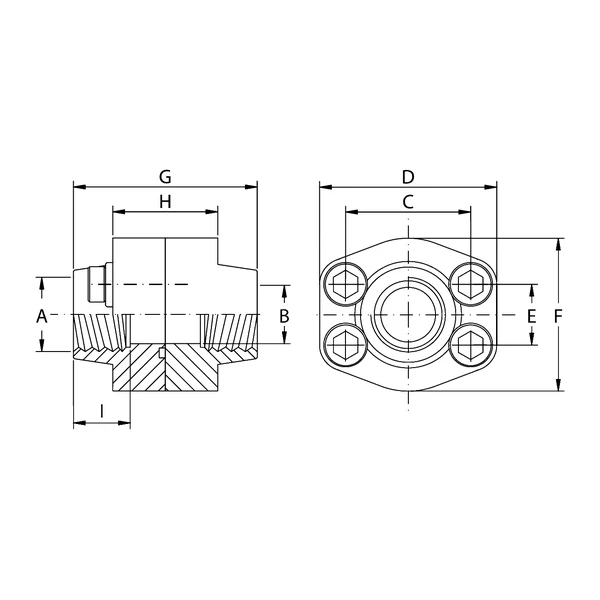

Tabella tecnica riepilogativa delle caratteristiche principali dei Doppie Flange Filettate Gas Oleo Tecnica

Codici prodotto
