Doppie Flange Filettate NPT Oleo Tecnica

Descrizione

Le Doppie Flange Filettate NPT Oleo Tecnica costituiscono un elemento fondamentale per garantire la perfetta tenuta idraulica in impianti sottoposti ad alte e altissime pressioni. Progettate con precisione ingegneristica per l’intercettazione e la connessione dei fluidi, queste flange doppie trovano impiego in circuiti idraulici industriali dove l’affidabilità meccanica è un requisito imprescindibile per il corretto funzionamento dell’intero sistema.

Specifiche di Pressione: Serie 3000 e Serie 6000

La gamma si articola su due linee principali, sviluppate per sopportare carichi di pressione differenziati. La Serie 3000 offre una pressione massima di esercizio raccomandata che scala in funzione della grandezza nominale: raggiunge i 345 kg/cm² per le dimensioni da 1/2″ a 1″, 276 kg/cm² per la grandezza 1″1/4, 207 kg/cm² per le varianti da 1″1/2 a 2″, 172 kg/cm² per i 2″1/2, 138 kg/cm² per i 3″, e infine scende a 34 kg/cm² per le dimensioni maggiori comprese tra 3″1/2 e 5″.
Per applicazioni che richiedono resistenze superiori, la Serie 6000 garantisce una tenuta strutturale costante per pressioni di esercizio fino a 414 kg/cm², coprendo uniformemente le grandezze nominali dal formato più piccolo da 1/2″ fino ad arrivare al 3″.

Materiali Costruttivi e Varianti di Designazione

I materiali impiegati per la costruzione delle flange garantiscono robustezza e resistenza in ambienti industriali severi. Le opzioni disponibili includono l’acciaio al carbonio S355 e l’acciaio inossidabile AISI 316L, ideali per la gestione sicura dei fluidi.
La designazione per gli ordini prevede quattro combinazioni principali: il suffisso “NM” indica il set fornito con viti metriche, mentre il suffisso “NU” segnala l’equipaggiamento con viti UNC. In modo corrispondente, i codici radice “DFS” si riferiscono al modello in acciaio S355, mentre “DFX” identifica la variante in AISI 316L. È importante notare che i set di viti UNC sono resi disponibili esclusivamente per la versione in acciaio al carbonio.

Viti di Fissaggio e Componenti Inclusi

Ogni kit viene fornito in un set completo e pronto all’installazione. L’assemblaggio comprende la flangia, la controflangia, il set di viti (a scelta tra sistema metrico e sistema UNC, con specifiche restrizioni sui materiali come per i modelli DFS507N e DFS508N che hanno viti disponibili solo metriche in acciaio al carbonio) e l’O-ring per la tenuta stagna. Gli O-ring forniti in dotazione (tipologie da 4075 a 4537) corrispondono esattamente alla geometria della flangia, minimizzando il rischio di perdite all’interno del circuito.

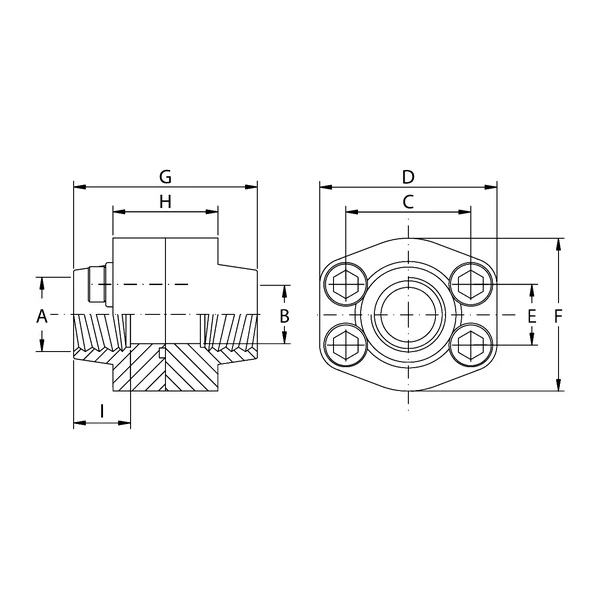

Tabella tecnica riepilogativa delle caratteristiche principali dei Doppie Flange Filettate NPT Oleo Tecnica.

Codici prodotto
