Filtri Aria CBS UFI

Descrizione

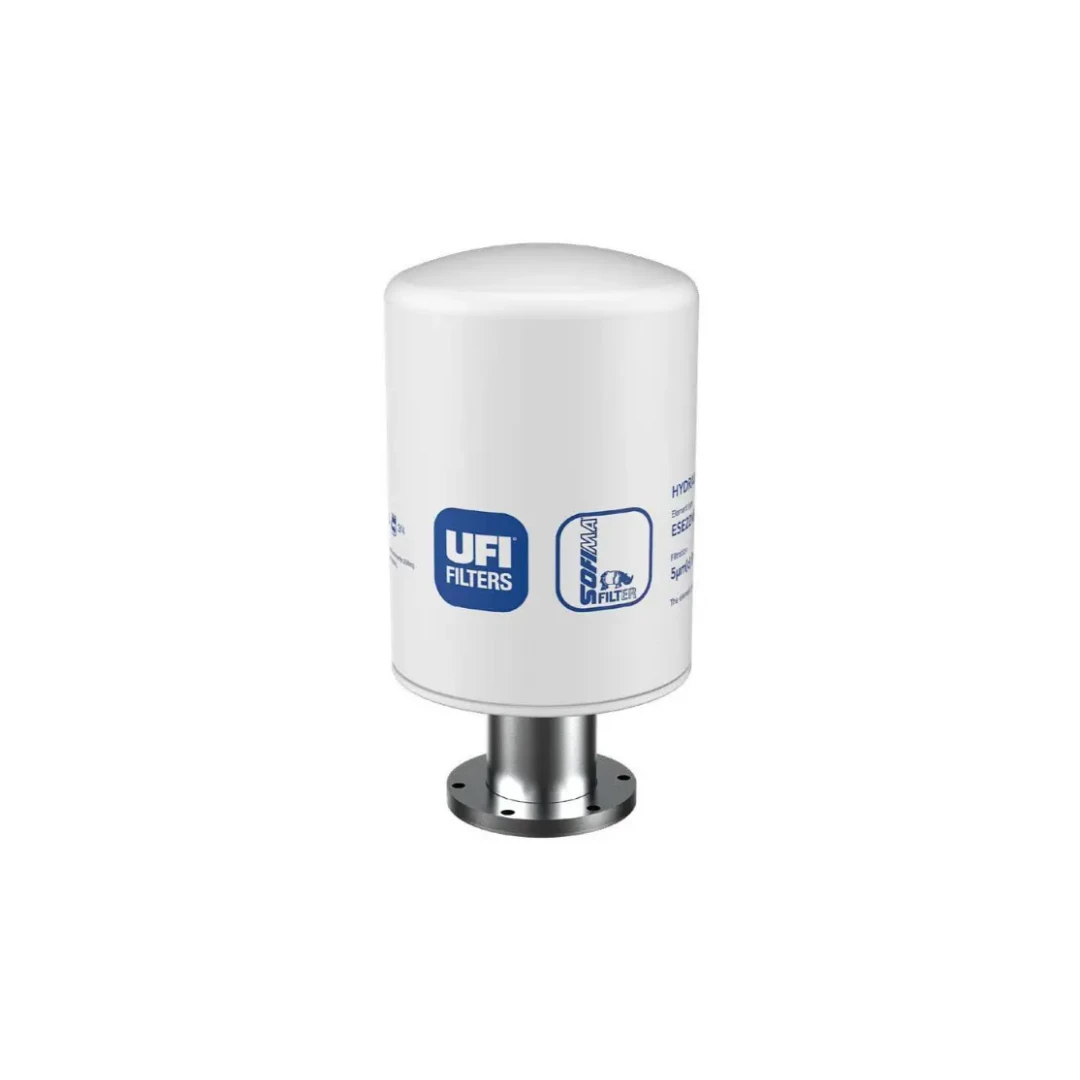

Filtri CBS UFI: Protezione Avanzata con Tecnologia Spin-On

La serie CBS rappresenta una soluzione efficace e pratica per la filtrazione dell’aria in ingresso nei serbatoi idraulici. Progettati come sfiati aria con elemento filtrante sostituibile a cartuccia (“spin-on”), i Filtri CBS UFI combinano un’elevata efficienza di filtrazione con la massima semplicità di manutenzione, rendendoli ideali per applicazioni industriali che richiedono affidabilità e rapidità di intervento.

Caratteristiche Costruttive e Materiali

La costruzione dei filtri CBS è pensata per garantire robustezza e durata:

• Connettore: Realizzato in acciaio (zincato per la versione flangiata), assicura un collegamento solido e resistente alla corrosione.
• Contenitore Spin-on: Il corpo della cartuccia è in acciaio, proteggendo l’elemento filtrante da urti e danneggiamenti esterni.
• Elemento Filtrante: La cartuccia interna offre un grado di filtrazione in aria di 3 µm, disponibile in due tipologie di media filtrante per adattarsi alle diverse esigenze operative: Fibra di vetro (FD) o Cellulosa impregnata (CC).

Specifiche Prestazionali e Operative

Questi filtri sono progettati per gestire flussi d’aria significativi, con una portata massima (Qmax) che raggiunge i 2.800 l/min nei modelli di taglia maggiore (Serie 21 e 22). L’intervallo di temperatura di esercizio è molto ampio, spaziando da -25°C a +110°C, permettendo l’utilizzo in svariate condizioni ambientali.

I filtri CBS offrono una piena compatibilità con fluidi idraulici HH, HL, HM, HR, HV e HG (secondo ISO 6743/4).

Configurazioni di Montaggio e Varianti

La gamma CBS offre flessibilità di installazione grazie a due tipologie di connessione al serbatoio:

• Connessione a Saldare (Serie W): Include un codolo liscio da saldare direttamente sul serbatoio (Dwg. A). Disponibile senza guarnizioni (opzione X).
• Connessione Flangiata (Serie S): Prevede una flangia standard con fori di fissaggio (Dwg. B1/B2), fornita con guarnizione in sughero/olio (opzione C).

Non è prevista la valvola di pressurizzazione (opzione W standard per tutti i modelli).

Dimensioni e Modelli

La serie si articola in quattro dimensioni principali:

• CBS11 e CBS12: Portata 1.800 l/min, connessione 3/4″ BSP.
• CBS21 e CBS22: Portata 2.800 l/min, connessione 1 1/4″ BSP.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri CBS UFI.
