Filtri in aspirazione FSG UFI

Descrizione

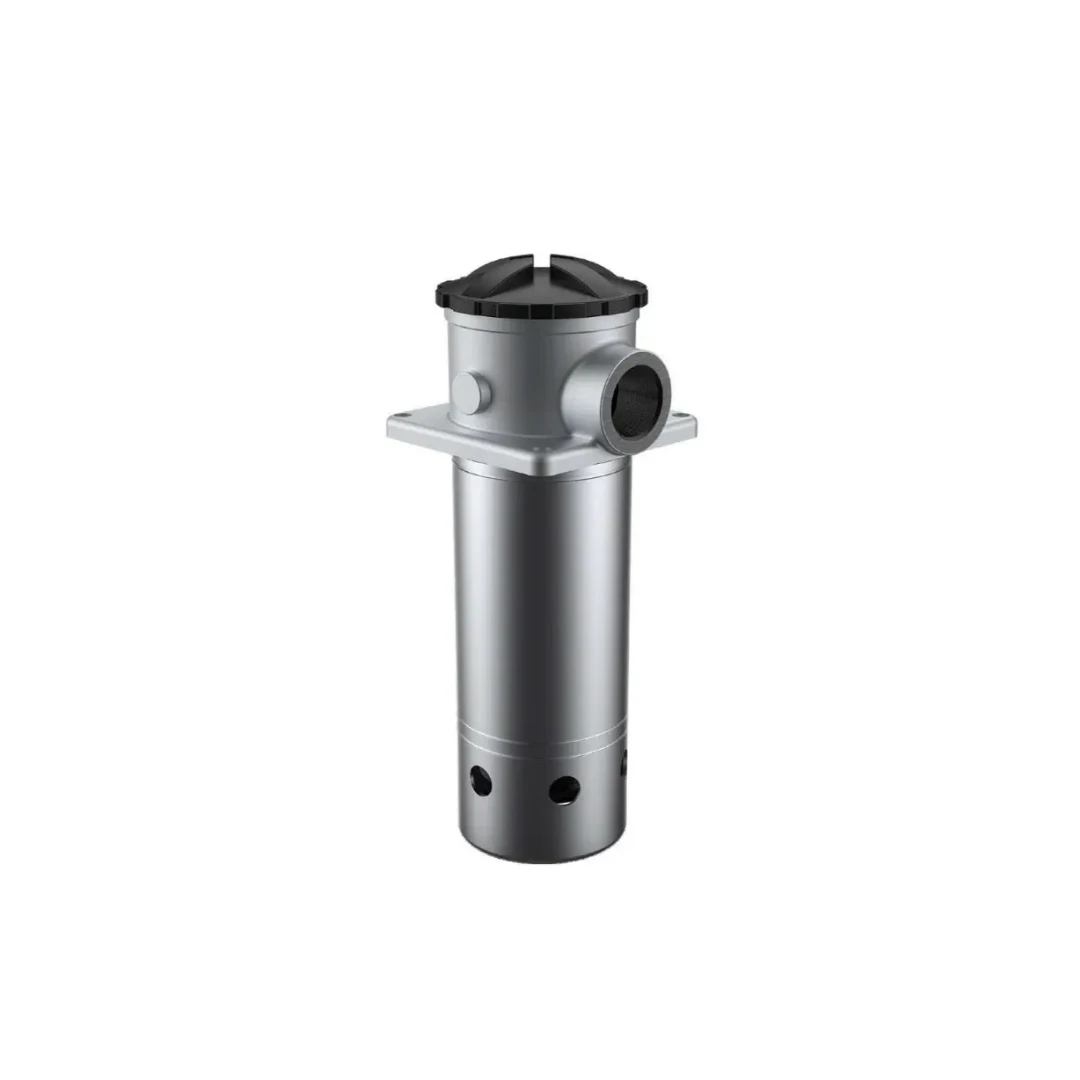

Filtri in Aspirazione FSG UFI: Soluzione Compatta per Montaggio Laterale

La serie FSG di UFI Filters è stata sviluppata per rispondere all’esigenza di filtrazione in aspirazione in applicazioni dove lo spazio o la configurazione del serbatoio richiedono un montaggio laterale. Questi filtri si installano direttamente sulla parete del serbatoio, sotto il livello dell’olio, garantendo una protezione efficace della pompa contro i contaminanti grossolani presenti nel fluido.

Caratteristiche Costruttive e Materiali

I filtri FSG combinano materiali diversi per ottimizzare prestazioni e durata:

• Alloggiamento: Realizzato in lega di alluminio, assicura resistenza strutturale e compatibilità con gli ambienti industriali.
• Coperchio: In poliammide rinforzato, offre leggerezza e facilità di accesso per la manutenzione.
• Guarnizioni: In NBR (Nitrile), garantiscono la tenuta con la maggior parte dei fluidi idraulici standard.
• Elemento Filtrante: Sostituibile, è realizzato con media filtrante FormulaUFI.CELL in cellulosa impregnata, offrendo un grado di filtrazione di 10 µm.

Specifiche Prestazionali

Nonostante le dimensioni compatte, la serie FSG offre prestazioni di rilievo:

• Portata: Gestisce flussi fino a 70 l/min, adeguati per circuiti ausiliari o di media potenza.
• Pressione di Collasso: L’elemento filtrante resiste a una pressione differenziale di collasso di 1 MPa (10 bar), assicurando l’integrità strutturale anche in condizioni critiche.
• Temperatura di Esercizio: L’intervallo operativo si estende da -25°C a +110°C.

Compatibilità e Varianti

I Filtri in aspirazione FSG UFI sono compatibili con fluidi HH, HL, HM, HV e HTG secondo la norma ISO 6743/4. La serie comprende due taglie principali (11 e 13), entrambe con connessione filettata da 1″1/4 BSP.

È disponibile l’opzione senza valvola di bypass (W) e la predisposizione per indicatori di intasamento (tappo, vacuometro o vacuostato), permettendo un monitoraggio costante delle condizioni del filtro.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtri in aspirazione FSG UFI.
