RTF 40

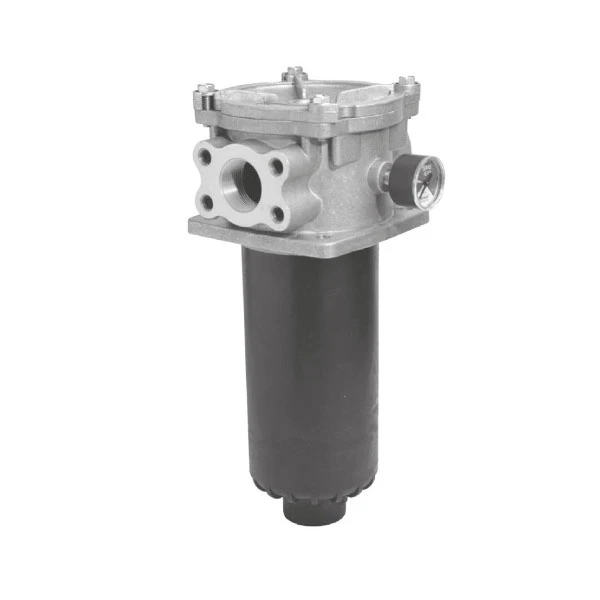

Il Filtro di Ritorno Stauff RTF-40 è progettato per l’installazione flangiata sulla sommità del serbatoio (“Tank Top”), ideale per sistemi idraulici con pressione operativa fino a 6,9 bar (100 PSI).
Offre portate fino a 378 l/min (100 US GPM) e si distingue per il design della tazza che scarica il fluido sotto la superficie, prevenendo l’inclusione d’aria. Costruito con testata in alluminio e tazza in poliammide o acciaio, dispone di diverse configurazioni di bypass e connessione.
La serie RTF-40 di Stauff rappresenta una soluzione affidabile per la filtrazione sulla linea di ritorno, specificamente ingegnerizzata per il montaggio flangiato sulla parte superiore del serbatoio. Questi filtri sono progettati per gestire portate elevate, fino a 378 l/min (100 US GPM) , mantenendo una pressione operativa massima di 6,9 bar (100 PSI). La loro caratteristica fondamentale è la capacità di scaricare l’olio al di sotto del livello del fluido nel serbatoio, prevenendo efficacemente l’aerazione e la formazione di schiuma.
I filtri RTF-40 sono costruiti con materiali selezionati per garantire durata e compatibilità:
Il sistema utilizza diverse serie di elementi filtranti in base alla gestione del bypass:
I media filtranti coprono diverse esigenze, tra cui Fibra di vetro inorganica (Serie D) e Rete metallica (Serie G).
La versatilità della serie RTF-40 è garantita da numerose opzioni configurabili:
| Caratteristica | Valore |
|---|---|
| Tipologia Montaggio | Tank Top (Flangiato su serbatoio) |
| Pressione Max Operativa | 6,9 bar (100 PSI) |
| Portata Massima | 378 l/min (100 US GPM) |
| Range Temperatura | -25 °C … +95 °C |
| Materiale Testata | Alluminio |
| Materiale Tazza | Poliammide (L1) / Acciaio (L2) |
| Taratura Bypass | 1 bar (14.5 PSI) o 1,7 bar (25 PSI) |
| Connessioni Disponibili | BSP, NPT, SAE O-ring, SAE Flange |
| Media Filtranti | Fibra di vetro (D), Rete Inox/Ottone (G) |
| Guarnizioni | NBR (Standard) |
