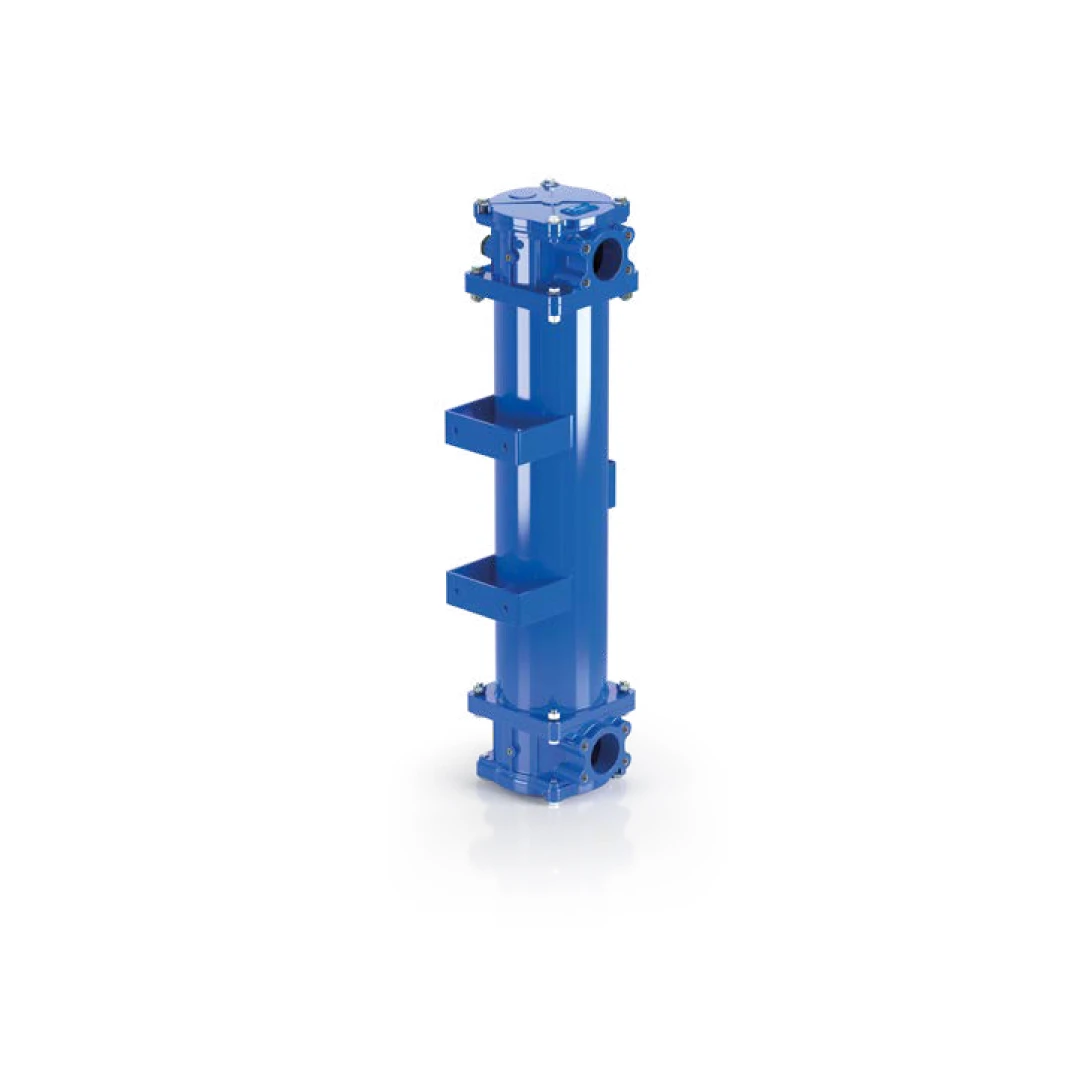

Filtro MP Serie LPH 630

Descrizione

La gamma Filtro MP Serie LPH 630 rappresenta una soluzione ad alta capacità specificamente progettata per operare all’interno di sistemi a bassa e media pressione. Caratterizzato da un’ampia superficie di filtrazione, questo dispositivo risulta particolarmente indicato per le applicazioni industriali gravose e per la filtrazione off-line dei serbatoi nei sistemi di lubrificazione. L’installazione prevista per le unità di questa serie è rigorosamente in posizione verticale , mentre la direzione del flusso attraverso l’elemento filtrante procede dall’esterno verso l’interno, comunemente definita come OUT to IN.

Prestazioni Idrauliche e Principio di Funzionamento

Sotto il profilo prestazionale, il filtro opera con una pressione massima di esercizio pari a 1 MPa (10 bar) e garantisce una portata massima di 1600 l/min. L’ingresso e l’uscita del fluido avvengono tramite connessioni flangiate da 2 1/2″, progettate per offrire un orientamento versatile in base alle specifiche esigenze di layout dell’impianto idraulico. Per proteggere il setto filtrante da cadute di pressione eccessive, il dispositivo integra una valvola di bypass. Questa valvola è configurabile con una pressione di apertura di 0.175 MPa (1.75 bar) oppure di 0.25 MPa (2.5 bar), entrambe con un margine di tolleranza del 10%. I test di resistenza ne attestano l’alta affidabilità: supporta una pressione di collaudo di 1.5 MPa (15 bar), possiede una pressione minima di scoppio di 3 MPa (30 bar) e ha superato test di fatica a pressione pulsata fino a 1.000.000 di cicli. Le temperature operative consentite oscillano da -25°C a +110°C.

Caratteristiche Costruttive e Materiali

I materiali utilizzati per la realizzazione dell’involucro sono scelti per assicurare resistenza meccanica e durata nel tempo. La testata e il coperchio sono fabbricati in alluminio anodizzato, mentre il contenitore (bowl) e la valvola di bypass sono realizzati in acciaio fosfatato. A livello di tenute, il modello standard impiega guarnizioni della serie A in NBR, ma è disponibile l’opzione per le guarnizioni della serie V in FPM. Per il monitoraggio dello stato di usura, il sistema supporta l’installazione di indicatori di intasamento differenziale visivi, elettrici o elettronici. Il peso complessivo per la versione con lunghezza 7 si attesta a 1.50 kg, occupando un volume interno di 0.60 dm³.

Specifiche degli Elementi Filtranti

La versatilità del filtro è ulteriormente garantita dalla varietà di elementi filtranti supportati, tutti progettati con una resistenza al collasso (Δp) di 10 bar. Tra le opzioni di media filtrante disponibili figurano la microfibra inorganica (A), la microfibra per l’assorbimento dell’acqua (WA), la rete metallica (M) e la carta impregnata in resina (P). I gradi di filtrazione spaziano da valori molto fini, come 3 µm, fino a 90 µm, consentendo di ottenere l’esatto livello di pulizia richiesto dal sistema idraulico. Inoltre, l’aggiunta di un filtro magnetico permette la ritenzione efficace delle particelle di natura ferrosa, salvaguardando ulteriormente i componenti critici del circuito.

Tabella tecnica riepilogativa delle caratteristiche principali dei Filtro MP Serie LPH 630.
