Flange a 90° a Saldare di Tasca Oleo Tecnica

Descrizione

Le Flange a 90° a Saldare di Tasca Oleo Tecnica rappresentano una soluzione meccanica di precisione, sviluppata specificamente per l’integrazione in circuiti oleodinamici che richiedono connessioni angolate ad alta affidabilità. Questi componenti sono realizzati utilizzando materiali di prima scelta, tra cui l’acciaio al carbonio S355 e l’acciaio inossidabile AISI 316L, garantendo elevata resistenza strutturale e compatibilità con ambienti industriali severi.

Le designazioni per l’ordine consentono di configurare il prodotto in base alle specifiche necessità di installazione. Le serie di base (AFS…90S e AFX…90S) identificano la sola flangia. Per facilitare il montaggio, sono disponibili kit completi: la desinenza “SM” (AFS…90SM, AFX…90SM) indica la fornitura della flangia completa di viti metriche, rondelle tipo grower e o-ring di tenuta. La desinenza “SU” (AFS…90SU, AFX…90SU) prevede invece la dotazione con viti UNC. È fondamentale notare che i set di viti UNC sono disponibili esclusivamente in acciaio al carbonio.

Serie 3000 e Serie 6000: Specifiche di Pressione e Grandezze

La gamma si divide in due macro-categorie prestazionali, progettate per rispondere a diversi regimi di carico. La Serie 3000 copre grandezze che vanno da 1/2″ fino a 2″1/2, gestendo pressioni massime di esercizio raccomandate che variano in funzione della taglia: dai 345 Kg/cm² per le dimensioni più compatte (fino a 1″), scendendo progressivamente a 276 Kg/cm², 207 Kg/cm², fino a 172 Kg/cm² per la grandezza massima da 2″1/2.

La Serie 6000 è ingegnerizzata per applicazioni heavy-duty. Copre grandezze da 1/2″ a 2″, offrendo pressioni massime di esercizio nettamente superiori: parte da 414 Kg/cm² per le misure da 1/2″ a 1″, assestandosi su 375 Kg/cm², 320 Kg/cm² e 250 Kg/cm² all’aumentare del diametro nominale.

Linee Guida di Installazione e Avvertenze Tecniche

L’installazione corretta delle Flange a 90° a Saldare di Tasca Oleo Tecnica richiede attenzione alle specifiche di sistema. Il produttore sottolinea che la pressione di esercizio massima raccomandata indicata nelle tabelle tecniche si basa esclusivamente sui limiti strutturali della flangia stessa. La massima pressione di lavoro effettiva dell’intero sistema sarà determinata in modo vincolante dallo spessore delle pareti e dalla qualità dell’acciaio del tubo utilizzato per la saldatura.

In fase di ordine o manutenzione, occorre prestare attenzione ad alcune eccezioni costruttive. Ad esempio, per determinati modelli speciali (come indicato per specifiche taglie grandi), il componente è ricavato direttamente da barra, e in questi casi la viteria di fissaggio non è resa disponibile dal produttore. Le guarnizioni o-ring variano a seconda della grandezza della flangia, spaziando da modelli tipo 4075 per le taglie da 1/2″ fino a modelli tipo 4275 per le versioni da 2″1/2, garantendo sempre la perfetta tenuta idraulica della connessione a 90°.

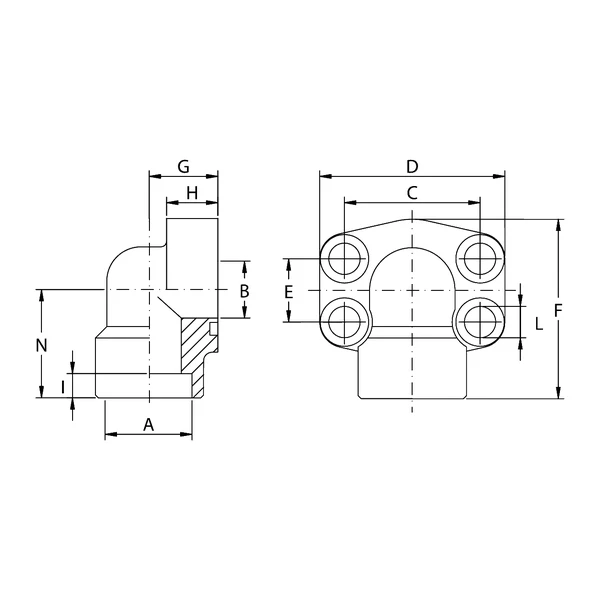

Tabella tecnica riepilogativa delle caratteristiche principali delle Flange a 90° a Saldare di Tasca Oleo Tecnica

Codici prodotto
