Flange a 90° Filettate “UN” con Filetto Cilindrico con Sede O-ring Oleo Tecnica

Descrizione

Principio di Funzionamento e Applicazioni

Le Flange a 90° Filettate “UN” con Filetto Cilindrico con Sede O-ring Oleo Tecnica rappresentano una soluzione di giunzione affidabile e ad alte prestazioni per sistemi oleodinamici operanti ad alte pressioni. Progettate con una curvatura a 90 gradi, permettono un’eccellente ottimizzazione degli spazi all’interno dei circuiti idraulici complessi, facilitando il direzionamento del flusso dei fluidi senza compromettere l’integrità strutturale dell’impianto. La presenza strategica della sede O-ring assicura una tenuta ermetica di livello superiore, proteggendo il sistema contro le perdite di fluido anche in condizioni di forte stress operativo, rendendole ideali per le applicazioni industriali più rigorose e sfidanti.

Caratteristiche Costruttive e Materiali

La gamma di questi componenti si articola in due varianti costruttive principali, basate sul materiale di realizzazione: l’acciaio al carbonio S355, identificato dalla serie base AFS, e l’acciaio inossidabile AISI 316L, identificato dalla serie AFX. Questa duplice disponibilità materica garantisce la totale compatibilità con diversi requisiti ambientali e operativi, offrendo contemporaneamente un’elevata resistenza meccanica e una protezione avanzata contro i fenomeni di corrosione. L’accoppiamento filettato segue lo standard “UN” con filetto cilindrico, assicurando una connessione meccanica precisa, sicura e altamente resistente agli stress vibrazionali tipici dei macchinari pesanti.

Specifiche Tecniche e Pressioni di Esercizio

Le flange sono classificate in due categorie di pressione principali per rispondere a diverse esigenze impiantistiche. La Serie 3000 supporta una pressione massima di esercizio raccomandata di 345 Kg/cm² per i diametri nominali da 1/2″, 3/4″ e 1″. Per il diametro da 1″1/4 la pressione massima raccomandata è di 276 Kg/cm², mentre per la grandezza da 1″1/2 scende a 207 Kg/cm². Per gli impieghi più gravosi, la Serie 6000 mantiene una pressione massima di esercizio costante e garantita di 414 Kg/cm² su tutte le grandezze previste a catalogo, da 1/2″ fino a 1″1/2. Entrambe le serie sono progettate per essere abbinate a specifici O-ring standard (modelli 4075, 4100, 4131, 4150, 4187) che variano proporzionalmente in base alla grandezza della flangia selezionata.

Opzioni di Fornitura e Designazione

Il sistema di codifica adottato permette di selezionare configurazioni su misura già in fase d’ordine, assicurando la massima flessibilità operativa ai professionisti del settore. I componenti possono essere forniti come singola flangia, indicata con il suffisso 90T, oppure in kit completi di viti di fissaggio, rondelle di tipo grower e guarnizione O-ring. Le versioni complete sono ordinabili con viti metriche, tramite il suffisso 90TM, o con viti UNC, utilizzando il suffisso 90TU. È fondamentale sottolineare che il set di viti UNC è disponibile esclusivamente in acciaio al carbonio, indipendentemente dal materiale scelto per il corpo principale della flangia. Il peso dei raccordi varia in base a serie e dimensioni, partendo da 0,28 Kg per i modelli da 1/2″ fino ad arrivare a 2,75 Kg per i modelli Serie 6000 da 1″1/2.

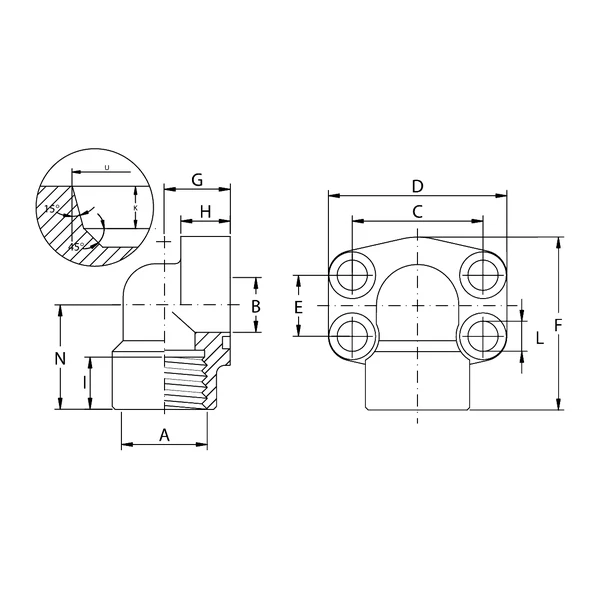

Tabella tecnica riepilogativa delle caratteristiche principali dei Flange a 90° Filettate “UN” con Filetto Cilindrico con Sede O-ring Oleo Tecnica.
