Flange a Saldare di Tasca Oleo Tecnica

Descrizione

Le Flange a Saldare di Tasca Oleo Tecnica costituiscono un componente fondamentale nei sistemi oleodinamici industriali, garantendo connessioni di altissima sicurezza per circuiti soggetti a pressioni elevate. La proposta tecnica si articola in due varianti primarie: la Serie 3000 e la Serie 6000, progettate per coprire un ampio spettro di necessità operative. L’accuratezza dimensionale e la robustezza strutturale assicurano una tenuta idraulica ottimale, minimizzando i rischi di perdita.

Specifiche Tecniche e Pressioni di Esercizio

Le flange Serie 3000 e Serie 6000 differiscono strutturalmente per adattarsi a carichi di pressione diversificati.
La Serie 3000 è disponibile in un range di grandezze che spazia da 1/2″ fino a 5″. La pressione massima di esercizio raccomandata per questa serie raggiunge i 345 kg/cm² per le dimensioni più compatte (da 1/2″ a 1″1/4), scalando progressivamente a 276 kg/cm² (1″1/2), 207 kg/cm² (2″ e 2″1/2), fino a scendere a 34 kg/cm² per i diametri massimi da 3″1/2 fino a 5″.
La Serie 6000 è ingegnerizzata per applicazioni con carichi più gravosi. Le grandezze coperte vanno da 1/2″ a 3″. Questa serie sopporta una pressione massima di esercizio raccomandata di ben 414 kg/cm² (per le grandezze da 1/2″, 3/4″ e 1″), per poi assestarsi a 375 kg/cm² (1″1/4), 320 kg/cm² (1″1/2) e 200 kg/cm² per la misura massima da 3″.
Si precisa che la pressione di esercizio massima raccomandata indicata si basa esclusivamente sulle specifiche costruttive della flangia. La massima pressione di lavoro dell’intero sistema sarà poi determinata dallo spessore e dal tipo di materiale del tubo utilizzato nell’impianto.

Caratteristiche Costruttive e Materiali

Per rispondere a differenti criticità ambientali e operative, le Flange a Saldare di Tasca Oleo Tecnica sono realizzate con due specifiche tipologie di materiali:

• Acciaio S355: Acciaio al carbonio ad alta resistenza, identificato nel codice di ordinazione dal prefisso “AFS”.
• Acciaio inossidabile AISI 316L: Materiale anticorrosione di massima qualità, identificato dal prefisso “AFX”, ideale per ambienti chimicamente aggressivi o applicazioni marine.

I pesi dei componenti variano in base alla dimensione: la Serie 3000 presenta un peso che parte da 0,25 kg fino a 5,80 kg, mentre la Serie 6000 varia da 0,25 kg fino a un massimo di 11,2 kg per il massiccio modello da 3″ (AFS508S).

Viteria e Guarnizioni

L’ancoraggio delle flange e la tenuta idraulica sono garantiti da componenti di fissaggio calibrati. Tutti i modelli prevedono l’alloggiamento per o-ring specifici (es. tipo 4075 per le grandezze da 1/2″, fino a 4537 per i 5″).
Il sistema di serraggio può essere equipaggiato con viti metriche (da M8x30 fino a M30x100) oppure viti filettate UNC (da 5/16″x1″1/4 fino a 1″1/8×3″1/2). I set di viti UNC sono disponibili unicamente in acciaio al carbonio. Si segnala inoltre che, per lo specifico modello AFS508S, i set di viti fornibili sono esclusivamente con filettatura metrica in acciaio al carbonio.

Designazione per Ordine e Configurazioni

Per agevolare l’integrazione e l’approvvigionamento, le flange possono essere ordinate in tre configurazioni distinte, definite dal suffisso del codice:

• Solo flangia: designazione finale “S” (es. AFS…S, AFX…S).
• Flangia completa di set metrico: include viti metriche, rosette grower e o-ring, con designazione finale “SM” (es. AFS…SM).
• Flangia completa di set UNC: include viti UNC, rosette grower e o-ring, con designazione finale “SU” (es. AFS…SU).

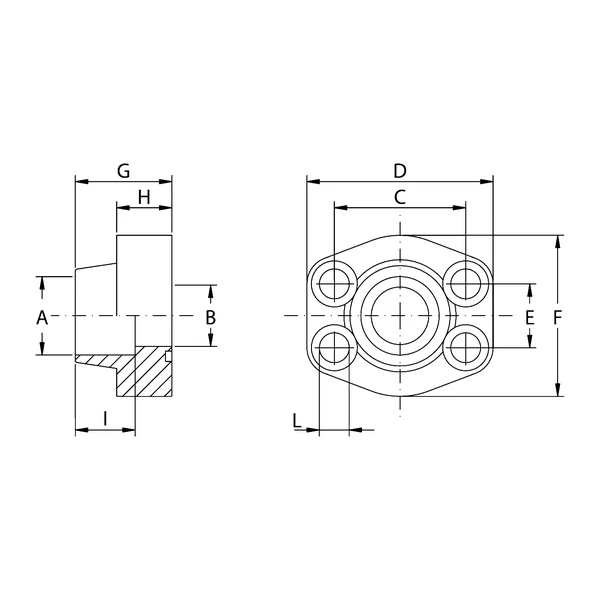

Tabella tecnica riepilogativa delle caratteristiche principali delle Flange a Saldare di Tasca Oleo Tecnica.
