Flange a Saldare di Tasca Tubo Metrico Oleo Tecnica

Descrizione

Le Flange a Saldare di Tasca Tubo Metrico Oleo Tecnica costituiscono un componente tecnico di altissima precisione, indispensabile per i professionisti del settore oleodinamico che richiedono connessioni idrauliche affidabili, resistenti e pienamente conformi ai requisiti industriali per il fluid contamination control. Questa tipologia di raccordo è progettata specificamente per resistere a cicli di lavoro severi e mantenere l’integrità del trasferimento di potenza fluida nei moderni circuiti ad alta pressione.

Serie 3000: Specifiche di Esercizio

La Serie 3000 offre una gamma di flange adatte a sistemi oleodinamici con requisiti di media e alta pressione. In base alla grandezza (size) scelta, la pressione massima di esercizio raccomandata scala in modo da assicurare costantemente la sicurezza strutturale. Per i formati da 1/2″, 3/4″ e 1″, le flange garantiscono una resistenza massima fino a 345 Kg/cm2. Incrementando la grandezza nominale a 1″1/4, il limite di tenuta raccomandato si attesta a 276 Kg/cm2, mentre per il formato da 1″1/2 la pressione massima di esercizio consentita è pari a 207 Kg/cm2.

Serie 6000: Prestazioni per Applicazioni Gravose

Per gli impieghi che esigono tolleranze di pressione nettamente superiori, la Serie 6000 offre specifiche potenziate per l’installazione in circuiti altamente sollecitati. I modelli appartenenti a questa serie, nelle varianti da 1/2″, 3/4″ e 1″, operano in assoluta stabilità fino a 414 Kg/cm2. Relativamente ai diametri maggiori, la flangia da 1″1/4 presenta un limite operativo raccomandato di 276 Kg/cm2, mentre la versione da 1″1/2 è ingegnerizzata per sostenere picchi operativi fino a 320 Kg/cm2.

Composizione dei Materiali e Varianti di Fornitura

Sotto il profilo dei materiali, la designazione per l’ordine consente di individuare la lega metallica più idonea all’ambiente di lavoro. Le flange sono fabbricate in acciaio al carbonio S355 (codifica base AFS) o, in alternativa, in acciaio inossidabile AISI 316L (codifica base AFX).

Per agevolare il montaggio, i componenti possono essere forniti in tre differenti configurazioni:

• Solo flangia (identificabile dal suffisso SA).
• Flangia fornita completa di viti metriche, rondelle di sicurezza grower e o-ring (suffisso SMA).
• Flangia fornita completa di viti UNC, rondelle grower e o-ring (suffisso SUA).

È di fondamentale importanza, in fase di progettazione, tenere presente che i set equipaggiati con viti UNC sono resi disponibili unicamente in acciaio al carbonio.

Regole per il Dimensionamento dell’Impianto

Un aspetto tecnico cruciale riguarda la valutazione dei limiti di sicurezza dell’assemblaggio: la pressione di esercizio massima raccomandata indicata nelle schede tecniche si riferisce strettamente alla tenuta della sola flangia. La massima pressione di lavoro dell’intero sistema sarà invece determinata e potenzialmente limitata dallo spessore e dal tipo di materiale costruttivo del tubo metrico in acciaio che verrà impiegato nella connessione.

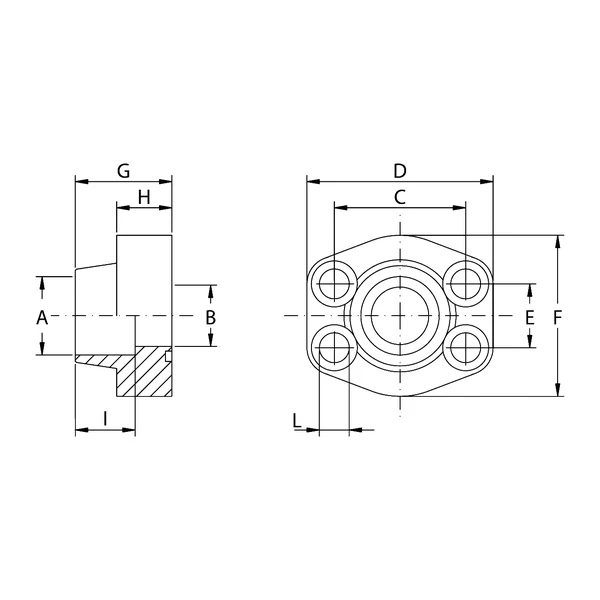

Tabella tecnica riepilogativa delle caratteristiche principali dei Flange a Saldare di Tasca Tubo Metrico Oleo Tecnica.
