Flange Cetop Oleo Tecnica

Descrizione

Introduzione alle Flange Cetop

Le Flange Cetop Oleo Tecnica si inseriscono all’interno della categoria dei componenti oleodinamici destinati al controllo della contaminazione dei fluidi (Fluid Contamination Control) e alla gestione delle alte pressioni. La progettazione rigorosa di questi elementi tecnici si focalizza sull’offerta del componente nella configurazione “solo flangia” (Only flange), garantendo la massima precisione dimensionale per una perfetta integrazione negli impianti idraulici e nei circuiti industriali complessi.

Pressioni di Esercizio: Serie 250 e Serie 400

L’affidabilità del sistema oleodinamico è determinata dalla corretta selezione del componente in base alla pressione massima di esercizio raccomandata (Maximum recommended working pressure). Le Flange Cetop Oleo Tecnica sono accuratamente classificate e declinate in due famiglie prestazionali distinte:

• Serie 250: Progettata per tollerare una pressione massima di esercizio raccomandata pari a 250 Bar. Questa serie copre integralmente tutte le grandezze previste a catalogo, assicurando tenuta ottimale e assoluta stabilità strutturale all’interno di circuiti a media e alta pressione.
• Serie 400: Sviluppata per applicazioni decisamente più gravose, questa variante supporta una pressione massima di esercizio raccomandata fino a 400 Bar. Nonostante il notevole incremento di resistenza alla pressione, il componente mantiene invariati gli standard dimensionali di connessione per le medesime grandezze, facilitando le operazioni di upgrade dell’impianto.

Materiali di Costruzione

La resistenza meccanica, l’integrità strutturale e la durabilità del componente sottoposto a severi carichi di lavoro sono assicurate dalla scelta rigorosa dei materiali. Le Flange Cetop Oleo Tecnica vengono realizzate e fornite in due differenti varianti di materiale:

• Acciaio S355: Materiale strutturale standard, selezionato per garantire un’eccellente resa meccanica nelle applicazioni oleodinamiche convenzionali e gravose.
• Acciaio inossidabile AISI 316L: Variante specificata per garantire prestazioni ottimali in condizioni ambientali o operative specifiche. La designazione per l’ordine dei modelli in acciaio inossidabile segue la codifica dedicata CETX…ST.

Dimensioni, Incombri e Grandezze Disponibili

La gamma dimensionale delle Flange Cetop Oleo Tecnica è estremamente ampia per adattarsi a qualsiasi configurazione d’impianto. Le grandezze nominali (Size) disponibili per entrambe le serie di pressione includono i formati: 3/8″, 1/2″, 3/4″, 1″, 1″1/4, 1″1/2, 2″, 2″1/2, 3″, 3″1/2 e 4″.

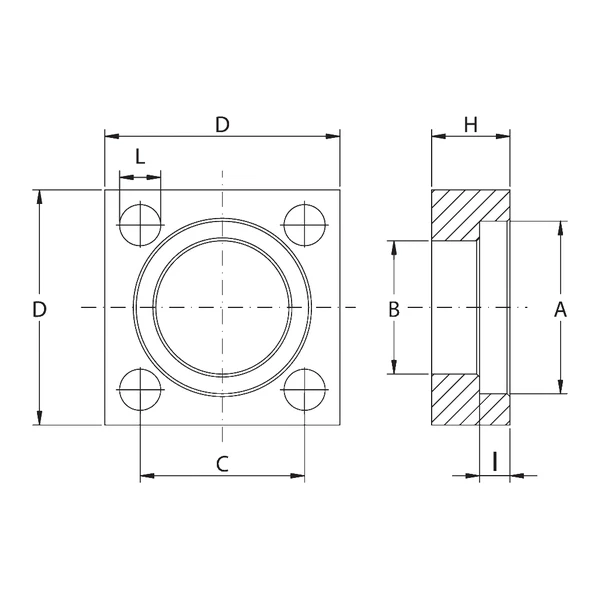

Le quote dimensionali di riferimento (Dimensions) fornite per la corretta installazione comprendono i parametri A, B, C, D, H e L. Questi definiscono con esattezza l’ingombro. Ad esempio, per la grandezza 1″ della Serie 250 (modello CET1ST250), la quota A corrisponde a 45,3, la quota C a 38,5, e lo spessore L a 11. Il peso complessivo (K) varia significativamente in funzione della grandezza e della serie, partendo da un minimo di 0,13 Kg per la flangia da 3/8″ (Serie 250), fino a raggiungere i 5,70 Kg per il modello più imponente da 4″ in entrambe le serie di pressione.

Designazione per Ordine

Per una corretta identificazione e fornitura del componente “solo flangia”, la designazione per l’ordine (Designation for order) segue una codifica precisa e inequivocabile. I modelli base sono identificati dal prefisso “CET” seguito dalla grandezza, dalla sigla “ST” e concludendo con il valore numerico della pressione di serie (es. CET…ST…). Come anticipato, per le specifiche varianti costruttive realizzate in materiale inossidabile, la codifica assume il formato “CETX…ST”. Questa classificazione univoca azzera i margini di errore in fase di approvvigionamento, garantendo l’esatta corrispondenza tecnica alle richieste di progetto.
