Gruppo Flangia Cetop con Codolo a Saldare di Testa e Set Viti Metriche Oleo Tecnica

Descrizione

Il Gruppo Flangia Cetop con Codolo a Saldare di Testa e Set Viti Metriche Oleo Tecnica è un componente fondamentale per la realizzazione di connessioni sicure e stabili nei sistemi oleodinamici industriali. Questo kit pre-assemblato fornisce agli ingegneri e ai tecnici tutti gli elementi necessari per un montaggio a regola d’arte, garantendo la massima tenuta idraulica in conformità alle specifiche di settore. L’impiego di materiali di alta qualità e la precisione delle lavorazioni meccaniche assicurano un’elevata resistenza alle sollecitazioni meccaniche e ai picchi di pressione.

Composizione del Gruppo e Materiali Costruttivi

Ogni designazione per ordine del Gruppo Flangia Cetop con Codolo a Saldare di Testa e Set Viti Metriche Oleo Tecnica comprende un set completo e pronto all’installazione. Nello specifico, il pacchetto include:

• Una flangia Cetop solida, realizzata in acciaio S355.
• Un codolo con sede O-ring specifico per la saldatura di testa, disponibile in acciaio A105 oppure in acciaio inossidabile AISI316L.
• Quattro viti metriche a testa cilindrica con esagono incassato (TCE).
• Quattro rondelle elastiche di sicurezza tipo Grower.
• Un O-ring dimensionato per garantire l’ermeticità del fluido.

È importante sottolineare che, per le applicazioni in ambienti particolarmente aggressivi o esposti a corrosione, è prevista la possibilità di richiedere l’intera flangia Cetop in acciaio inossidabile AISI316L (o similare), garantendo così una vita utile operativa nettamente superiore.

Specifiche di Pressione e Varianti di Serie

Il gruppo è ingegnerizzato e suddiviso in due categorie primarie in base alle performance di resistenza:

• Serie 250: Progettata per una pressione di esercizio massima raccomandata di 250 Bar. Questa serie copre tutte le grandezze operative che vanno dai 3/8 di pollice fino ai 4 pollici, con pesi variabili da un minimo di 0,20 Kg per la dimensione più piccola, fino a 11,30 Kg per la variante massiccia da 4 pollici.
• Serie 400: Destinata a quegli impianti che richiedono prestazioni ancora superiori, supportando una pressione di esercizio massima raccomandata di 400 Bar. Le grandezze disponibili rispecchiano la serie precedente (da 3/8″ a 4″), ma la struttura rinforzata porta il peso della flangia di dimensioni maggiori fino a 13,00 Kg.

La documentazione tecnica specifica chiaramente che la pressione di esercizio massima raccomandata si basa esclusivamente sulle performance della flangia. Di conseguenza, la massima pressione di lavoro dell’intero sistema è determinata da due fattori esterni al componente: lo spessore del tubo utilizzato e il tipo di materiale (qualità dell’acciaio) del tubo stesso.

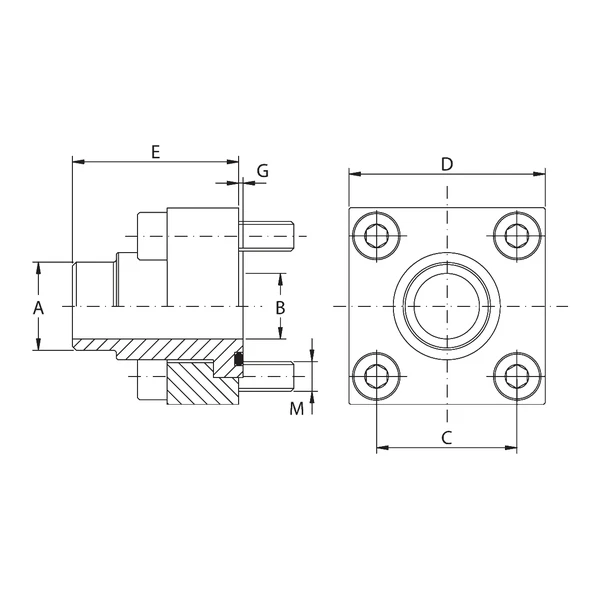

Tabella tecnica riepilogativa delle caratteristiche principali dei Gruppo Flangia Cetop con Codolo a Saldare di Testa e Set Viti Metriche Oleo Tecnica

Codici prodotto
