Gruppo Flangia Cetop con Codolo Cieco e Set Viti Metriche Oleo Tecnica

Descrizione

Principio di Funzionamento e Applicazioni

Il Gruppo Flangia Cetop con Codolo Cieco e Set Viti Metriche Oleo Tecnica è un componente tecnico essenziale per la chiusura sicura, il sezionamento e la flangiatura terminale nei circuiti oleodinamici. Sviluppato per resistere alle sollecitazioni meccaniche tipiche dell’impiantistica idraulica industriale, assicura l’integrità del sistema e la prevenzione di perdite di fluido, inserendosi in modo efficace nei protocolli di fluid contamination control. L’architettura costruttiva ne permette un agevole e rapido impiego nei terminali di linea ad alta pressione, dove le performance di tenuta e la sicurezza operativa dei raccordi risultano parametri critici.

Caratteristiche Costruttive e Materiali

Il prodotto viene fornito in un kit preassemblato ideato per ottimizzare le fasi di installazione e collaudo. Il set standard comprende una flangia Cetop robusta realizzata in acciaio S355, accoppiata in modo preciso a un codolo cieco lavorato con apposita sede per o-ring. Tale codolo è disponibile di base in acciaio al carbonio A105 oppure in acciaio inossidabile AISI 316L, permettendo la massima adattabilità all’aggressività dell’ambiente di lavoro. Il serraggio meccanico è garantito dalla presenza di quattro viti metriche a testa cilindrica con esagono incassato (TCE) e quattro rondelle elastiche di sicurezza tipo Grower, completato dall’o-ring di tenuta. Su specifica richiesta, l’azienda produttrice fornisce l’intera flangia Cetop in variante AISI 316L. La corretta codifica (Designazione per ordine) prevede l’identificativo base per i materiali standard (es. GCET…C…) e l’aggiunta del suffisso X (es. GCETX…C..) per le composizioni strutturali in acciaio inossidabile AISI 316L.

Specifiche Tecniche: Serie 250 e Serie 400

Le specifiche documentali suddividono l’offerta in due categorie progettuali, distinte in base alla pressione massima di esercizio raccomandata.

La Serie 250 è tarata e raccomandata per operare fino a pressioni massime di 250 Bar. Questa gamma copre grandezze nominali che variano da un minimo di 3/8 di pollice fino a raggiungere i 4 pollici. Le masse dei componenti presentano un peso che oscilla da un minimo di 0,20 Kg per i formati più compatti, fino a 11,30 Kg per i modelli massimi come il GCET4C250. Il fissaggio metrico di questa serie si avvale di viti che vanno da quote M6x30 a M24x100.

La Serie 400 è invece specificamente sviluppata per impieghi oleodinamici estremamente severi e cicli gravosi, sopportando una pressione massima di esercizio raccomandata di 400 Bar. Mantenendo lo stesso range dimensionale (da 3/8″ a 4″), i componenti presentano profili strutturali maggiorati per tollerare elevati stress meccanici. I pesi della Serie 400 partono da 0,24 Kg per la misura più piccola per spingersi fino a 13,00 Kg nella configurazione pesante da 4 pollici (GCET4C400). Le viti in dotazione scalano dalla taglia M6x35 fino alla robusta misura M24x100.

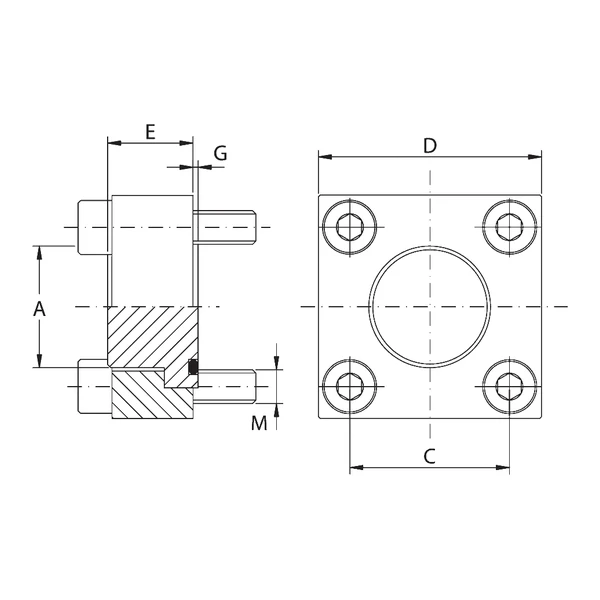

Tabella tecnica riepilogativa delle caratteristiche principali Gruppo Flangia Cetop con Codolo Cieco e Set Viti Metriche Oleo Tecnica

Codici prodotto
