Guarnizioni Miselli Serie 24 92A 25 90B

Descrizione

Panoramica Tecnica delle Guarnizioni Miselli Serie 24 / 92A / 25 / 90B

La linea di Guarnizioni Miselli Serie 24 / 92A / 25 / 90B offre una soluzione strutturata e completa per la tenuta di componenti oleodinamici. Prodotte direttamente da Miselli, un’azienda che vanta ben cinquant’anni di comprovata esperienza nel settore dell’affidabilità e dell’innovazione industriale , queste guarnizioni sono specificamente sviluppate per rispondere a molteplici requisiti sia chimici che meccanici all’interno dei complessi sistemi di controllo della contaminazione dei fluidi.

Caratteristiche Costruttive e Materiali Selezionati

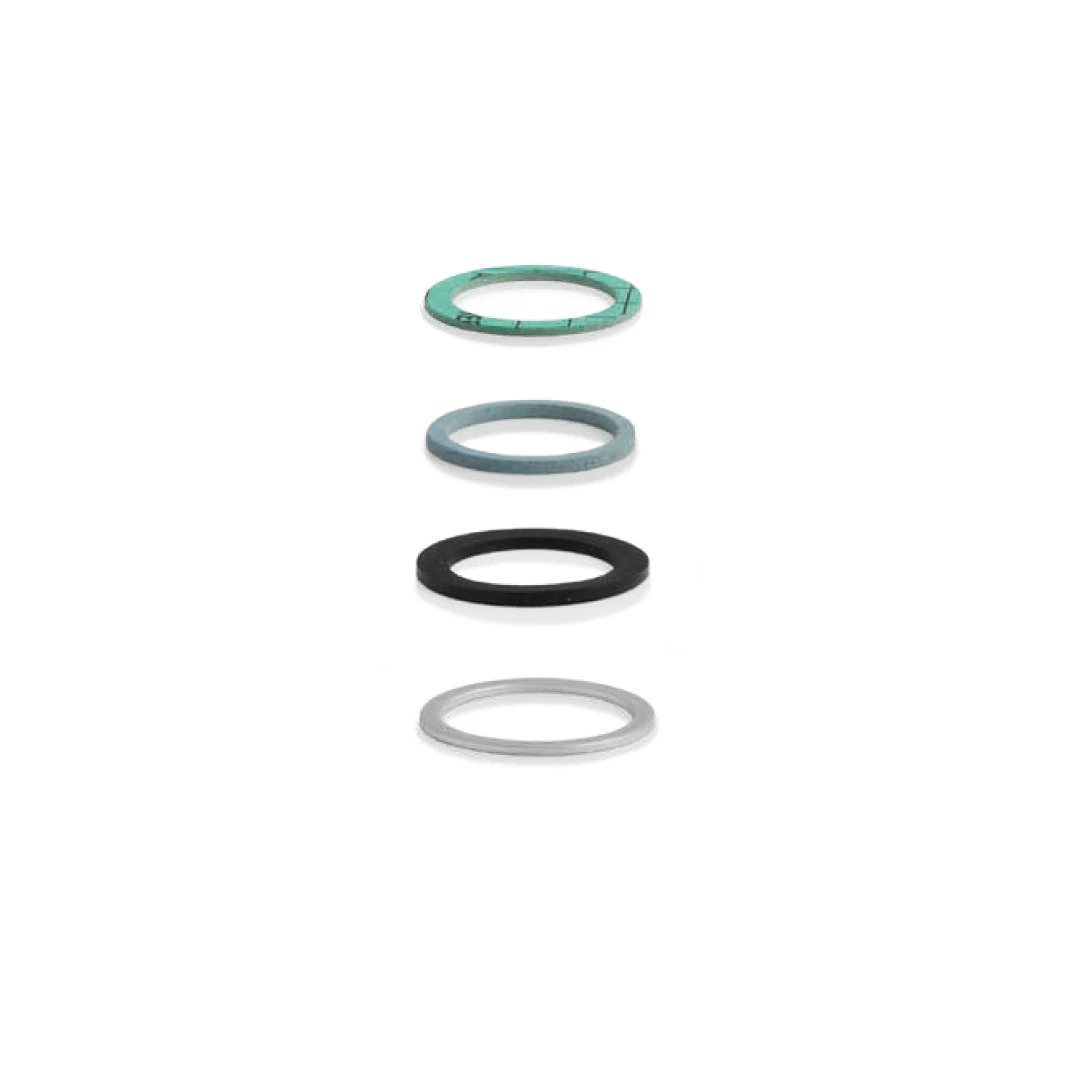

L’intera gamma di guarnizioni si articola in quattro varianti tecniche principali. Ciascun modello è stato accuratamente progettato utilizzando materiali specifici al fine di ottimizzare la compatibilità chimica e le performance assolute di tenuta idraulica.

Serie 24: Elementi di Tenuta in Fibra Fasit

Questa specifica serie è realizzata sfruttando le proprietà chimico-fisiche del materiale Fasit 202.

• Le guarnizioni, prodotte nel caratteristico colore verde, offrono un’altissima versatilità d’impiego operativo.
• Sono idonee per l’utilizzo diretto a contatto con i carburanti.
• Garantiscono la tenuta idraulica ottimale operando con oli vegetali ed oli animali.
• Possono operare con elevata efficacia in presenza di lubrificanti, gas e acqua, sia essa calda o fredda.

Serie 92A: Elementi di Tenuta in Fibra Rollmart

La variante tecnica 92A impiega la speciale fibra Rollmart come materiale costruttivo di base.

• Caratterizzate visivamente dal loro colore azzurro, queste guarnizioni presentano uno spettro applicativo estremamente mirato.
• Sono perfettamente compatibili per le installazioni in impianti ad aria e impianti ad acqua.
• Resistono efficacemente al contatto con acidi a bassa concentrazione.
• Risultano pienamente idonee per gli impieghi industriali con vari gas e oli minerali.

Serie 25: Elementi di Tenuta Elastomerica in NBR

Per tutte le applicazioni di settore che richiedono imperativamente una tenuta di natura elastomerica, la serie 25 viene stampata in gomma NBR.

• Il materiale presenta una durezza tecnica pari a 70/80 Shore A.
• Facilmente distinguibili per la loro colorazione nera, queste guarnizioni assicurano la flessibilità e l’adattabilità tipica dei composti nitrilici all’interno dei sistemi oleodinamici avanzati.

Serie 90B: Elementi di Tenuta Metallica in Alluminio

Quando le pressioni operative, le temperature o le gravose condizioni meccaniche d’esercizio richiedono una tenuta di tipo metallico, la serie 90B offre la soluzione definitiva tramite guarnizioni prodotte in robusta lega d’alluminio.

• Questi componenti, identificabili dal colore grigio, garantiscono un’elevata stabilità e un’eccezionale resistenza strutturale nel tempo.

Specifiche Complete di Filettatura e Dimensionamento

L’intera gamma è stata metodicamente sviluppata per garantire un’installazione precisa e sicura su un’amplissima varietà di raccordi industriali, offrendo opzioni versatili sia per filettature di tipo GAS che per quelle di tipo metrico.

• Le guarnizioni appartenenti alla Serie 24 coprono agilmente filettature che variano da G 1/4″ a G 2″, oltre a filettature metriche comprese da M 14 x 1,5 a M 26 x 1,5.
• La Serie 92A è regolarmente disponibile per misure che spaziano da G 1/8″ a G 2″, e parallelamente per i passi metrici da M 12 x 1,5 fino a M 24 x 1,5.
• Le robuste tenute in gomma della Serie 25 risultano dimensionate in modo ottimale per filetti da G 1/4″ a G 2″ e per filetti metrici che vanno da M 10 x 1,5 arrivando fino alla ragguardevole misura di M 140 x 1,5.
• Le guarnizioni in alluminio che formano la Serie 90B si adattano con precisione a filettature da G 1/8″ a G 2″ e per misure metriche da 410 x 1,5 a M 42 x 1,5.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Guarnizioni Miselli Serie 24 / 92A / 25 / 90B.
