Impugnatura Ergonomica Multifunzione AMI

Descrizione

Caratteristiche Costruttive e Design Ergonomico

L’Impugnatura Ergonomica Multifunzione AMI rappresenta una soluzione tecnica di altissimo livello nell’ambito degli accessori per distributori oleodinamici. Sviluppata per l’integrazione su sistemi di controllo idraulico, questa impugnatura è concepita per massimizzare la precisione e l’ergonomia a disposizione dell’operatore. Il design rispetta le rigorose specifiche tecniche del settore oleodinamico, offrendo una presa salda e un accesso immediato a tutte le funzioni di comando previste dal circuito.

La gamma di prodotti si articola principalmente su due varianti dimensionali e funzionali: il modello standard AMI COBRA e la versione maggiorata AMI COBRA BIG. Entrambi i modelli di Impugnatura Ergonomica Multifunzione AMI sono sviluppati per garantire un’interfaccia uomo-macchina ottimizzata. Il design presenta inclinazioni specifiche, come l’angolo di 15 gradi rilevabile sui prospetti tecnici del modello standard, che asseconda la naturale postura della mano durante l’azionamento prolungato delle leve dei distributori. L’altezza complessiva dei dispositivi varia in base alla configurazione: il modello AMI COBRA presenta quote di altezza di 183 mm e 187 mm a seconda del riduttore utilizzato, mentre l’ingombro in larghezza del modello AMI COBRA BIG raggiunge i 107 mm per la sezione superiore dell’impugnatura, fornendo una vasta superficie per i comandi.

Configurazione e Componenti Elettronici Integrati

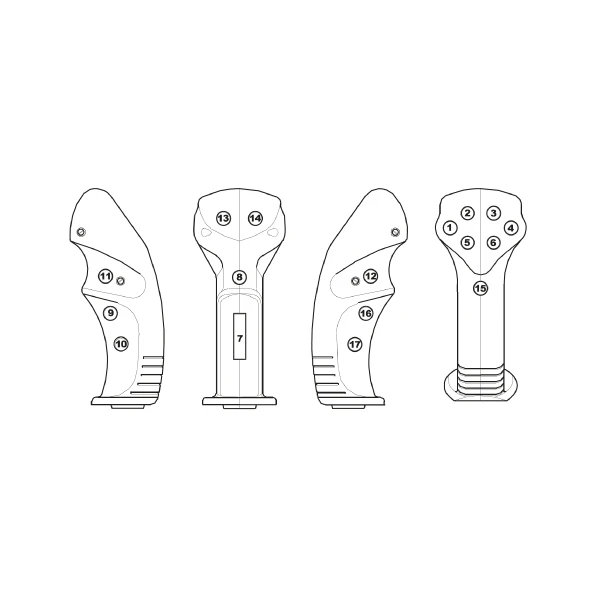

L’Impugnatura Ergonomica Multifunzione AMI si distingue per la sua natura modulare e configurabile. Analizzando le specifiche del modello AMI COBRA BIG, emerge la possibilità di integrare una vasta gamma di componenti di controllo elettronico e di segnalazione direttamente sul corpo centrale. Tra gli elementi installabili troviamo:

• Push Button (Pulsanti): Per l’attivazione rapida di funzioni ausiliarie.
• Rocker Switch (Interruttore a bilanciere): Ideale per il controllo direzionale di attuatori secondari.
• Proportional Roller (Rullo proporzionale): Consente una modulazione estremamente precisa del segnale, fondamentale per il controllo proporzionale delle portate idrauliche.
• LED: Fornisce un feedback visivo immediato all’operatore sull’attivazione delle specifiche funzioni.

Inoltre, per garantire i massimi standard di sicurezza operativa, è prevista la disponibilità di un interruttore di sicurezza a grilletto opzionale (Optional Safety Trigger Switch). Questo componente è posizionato strategicamente nella zona inferiore della presa per prevenire azionamenti accidentali o non autorizzati del distributore.

Specifiche di Montaggio e Connessioni

Un aspetto cruciale dell’Impugnatura Ergonomica Multifunzione AMI è la sua versatilità di installazione, supportata da una serie dedicata di riduttori di montaggio (mounting adapters). Le connessioni meccaniche alla leva del distributore avvengono tramite filettature metriche standardizzate per il settore. Nel dettaglio, le interfacce di collegamento prevedono attacchi filettati femmina M10x1,5 per le versioni AMI COBRA, con accoppiamenti di diametro variabile, come Ø16 mm e Ø20 mm, per adattarsi a diverse tipologie di aste. La versione AMI COBRA BIG utilizza un attacco filettato M10, supportato da una flangia di base con foro Ø12,5 mm e raggio di raccordo R15. Questi dettagli ingegneristici assicurano un fissaggio rigido, essenziale per la trasmissione esatta del movimento meccanico dalla mano dell’operatore al cursore del distributore.

Tabella tecnica riepilogativa delle caratteristiche principali Impugnatura Ergonomica Multifunzione AMI

Codici prodotto
