Kit impugnatura per applicazioni elettriche on-off AMI

Descrizione

Principio di Funzionamento e Interfaccia di Controllo

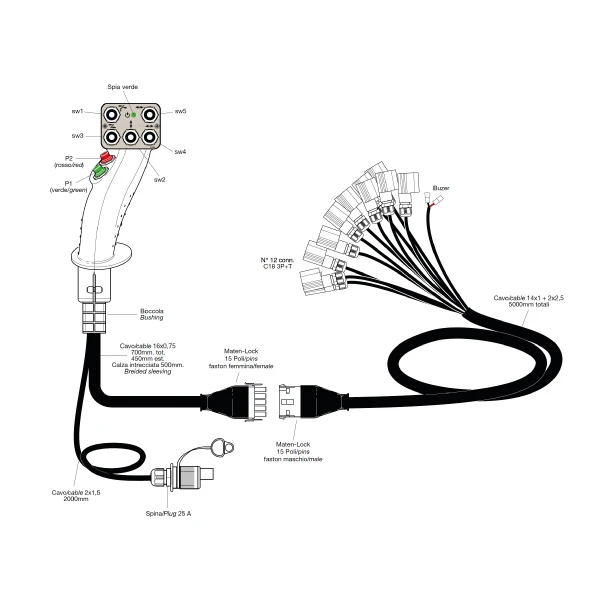

L’operatività del Kit impugnatura per applicazioni elettriche on-off AMI si basa su un’interfaccia ergonomica dotata di molteplici punti di interazione diretta. L’impugnatura principale è equipaggiata con una serie di interruttori superiori identificati dalla nomenclatura tecnica sw1, sw2, sw3, sw4 e sw5, che permettono la gestione simultanea di diverse funzioni elettro-idrauliche del distributore. Il monitoraggio visivo dello stato del sistema in tempo reale è garantito dalla presenza di una spia verde posizionata strategicamente sulla parte superiore dell’impugnatura stessa.

Il controllo dell’attuazione è inoltre affidato a due pulsanti di innesco (trigger) principali posizionati nell’area di presa ergonomica: un pulsante P1 di colore verde e un pulsante P2 di colore rosso. L’intero assieme è supportato da una robusta boccola (bushing) posta alla base dell’impugnatura, che assicura la necessaria stabilità meccanica e la protezione fisica per l’uscita dei cablaggi.

Caratteristiche Costruttive e Cablaggio Principale

Dal punto di vista elettrico e costruttivo, il sistema è diviso in specifiche sezioni di cablaggio ad alta resistenza. Il cavo primario in uscita dall’impugnatura è un multipolare con specifica 16×0.75, avente una lunghezza totale di 700 mm. La porzione esterna di questo cavo, per una lunghezza di 450 mm, è ulteriormente protetta da una calza intrecciata (braided sleeving) di 500 mm. Questa guaina conferisce un’elevata resistenza all’abrasione meccanica e garantisce un’eccellente protezione in ambienti operativi gravosi.

Questo cavo primario termina con un connettore industriale di tipo Maten-Lock a 15 poli (pin) dotato di terminali faston femmina. Questo si accoppia in modo sicuro e meccanicamente stabile con la sua controparte dedicata, un connettore Maten-Lock a 15 poli con terminali faston maschio, garantendo una trasmissione ininterrotta e protetta dei segnali di comando.

Specifiche delle Connessioni e Attuazione

L’alimentazione del sistema di controllo avviene tramite un cavo dedicato con specifica 2×1.5, avente una lunghezza di 2000 mm, ed equipaggiato all’estremità con una spina (plug) industriale da 25 A. Questa configurazione assicura un adeguato e sicuro apporto di corrente elettrica per tutte le operazioni on-off del sistema.

Per quanto concerne l’output di segnale verso gli attuatori o le elettrovalvole del distributore, il kit è provvisto di un cablaggio ramificato di grande capacità. Il cavo di uscita principale presenta una specifica tecnica di 14×1 + 2×2.5 e si estende per una notevole lunghezza totale di 5000 mm. Questa imponente sezione di trasmissione termina con una serie di ben 12 connettori di tipo C18 3P+T, consentendo il controllo simultaneo di molteplici utenze oleodinamiche. Nel cablaggio è inoltre integrato un buzzer (segnalatore acustico) progettato per fornire un feedback sonoro all’operatore durante specifiche fasi di attivazione, garantendo la massima sicurezza d’uso sul campo.

Tabella tecnica riepilogativa delle caratteristiche principali Kit impugnatura per applicazioni elettriche on-off AMI

Codici prodotto
