Protezione per Innesto Rapido Maschio Miselli Serie IRM

Descrizione

Caratteristiche Costruttive e Materiali

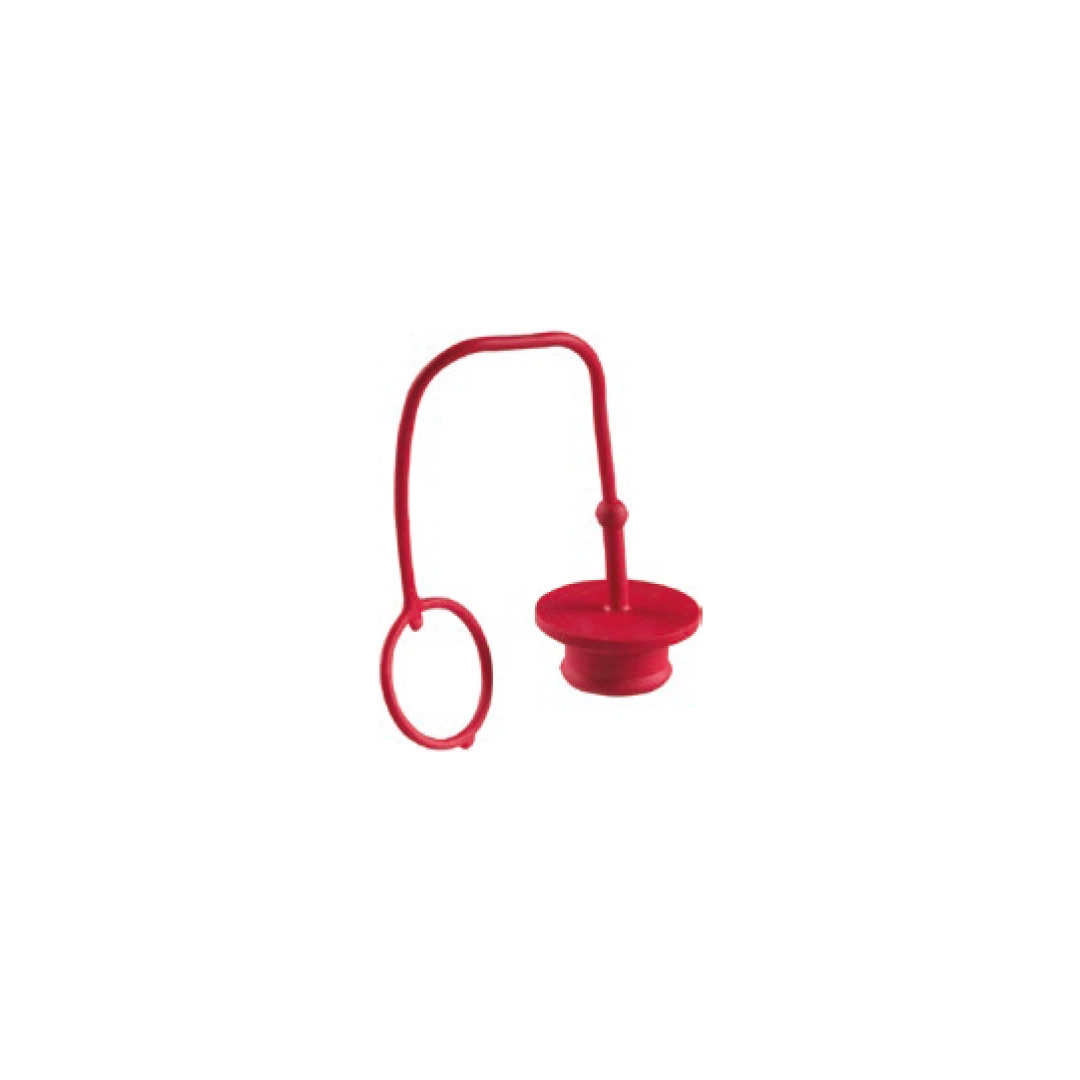

I tappi di Protezione per Innesto Rapido Maschio Miselli Serie IRM si configurano come accessori essenziali per la salvaguardia dei componenti oleodinamici. La materia prima selezionata per la fabbricazione di questi elementi è l’elastomero termoplastico, tecnicamente noto con l’acronimo TPE. Questo specifico materiale conferisce proprietà strutturali ottimali per l’impiego come tappi di protezione nei circuiti idraulici. I componenti sono resi disponibili in quattro distinte colorazioni: rosso, blu, verde e giallo, facilitando l’identificazione visiva nei sistemi complessi. La documentazione tecnica riporta inoltre specifiche indicazioni relative all’idoneità o al riferimento per l’impiego con fluidi industriali, tra cui PAO e GASOIL.

Specifiche e Standard di Riferimento

La gamma di produzione si articola in tre principali categorie di riferimento per l’utilizzo, garantendo la totale compatibilità strutturale con i sistemi FASTER, i sistemi ISO A e i sistemi ISO B. Ogni categoria include molteplici modelli, accuratamente classificati in base al filetto di riferimento e alle dimensioni specifiche, espresse in millimetri, per i diametri tecnici identificati dalle quote “D” e “d”.

Varianti per Riferimento di Utilizzo FASTER

Per i sistemi oleodinamici basati sul riferimento di utilizzo FASTER, la linea di produzione offre cinque opzioni dimensionali. Il modello identificato dal codice IRM/14 è caratterizzato da un filetto di riferimento G. 1/4, con un diametro “D” pari a 16,5 mm e un diametro “d” di 20 mm. Il codice prodotto IRM/38 presenta un filetto G. 3/8, una dimensione “D” di 21 mm e “d” di 23 mm. Il modello IRM/12 dispone di filetto G. 1/2, con diametro “D” di 23 mm e “d” di 28 mm. Per il codice IRM/34, il filetto previsto è G. 3/4, con diametro “D” di 30 mm e “d” di 36 mm. Infine, il modello IRM/1 offre un filetto G.1, un diametro “D” di 34 mm e un diametro “d” di 38 mm.

Varianti per Riferimento di Utilizzo ISO A

La serie specificamente dedicata allo standard ISO A comprende i seguenti codici prodotto. Il modello IRM/14 K corrisponde al filetto G. 1/4, presentando un diametro “D” dimensionato a 12,7 mm e “d” a 20 mm. Il modello IRM/38 K è dotato di filetto G. 3/8, diametro “D” pari a 18 mm e “d” pari a 23 mm. Il codice IRM/12 K ha un filetto G. 1/2, con diametro “D” di 23 mm e “d” di 28 mm. Il modello IRM/34 K prevede un filetto G. 3/4, con diametro “D” di 30,5 mm e diametro “d” di 36 mm. Il codice IRM/1K presenta un filetto G.1, diametro “D” di 36 mm e diametro “d” di 38 mm.

Varianti per Riferimento di Utilizzo ISO B

Le varianti tecniche classificate per il riferimento di utilizzo ISO B includono cinque ulteriori modelli. Il codice IRM/14 H è configurato per un filetto G. 1/4, con un diametro “D” di 15,5 mm e “d” di 23 mm. Il modello IRM/38 H, con filetto G. 3/8, presenta un diametro “D” di 20 mm e “d” di 23 mm. Il modello IRM/12 H dispone di filetto G. 1/2, diametro “D” di 25,5 mm e diametro “d” di 28 mm. Il modello IRM/34 H utilizza un filetto G. 3/4, con diametro “D” di 32,5 mm e “d” di 37 mm. A completamento della serie ISO B, il modello IRM/1H è dotato di filetto G.1, con diametro “D” pari a 40,5 mm e diametro “d” di 44 mm.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Protezione per Innesto Rapido Maschio Miselli Serie IRM.
