Regolatore di Portata FOX Serie VSA – Lato Olio
Il Regolatore di Portata FOX Serie VSA, progettato per l’installazione lato olio, costituisce un componente essenziale per la sicurezza e l’efficienza dei sistemi oleodinamici. L’utilizzo di questo dispositivo risulta indispensabile su tutti gli accumulatori idraulici che sono privi di una valvola a fungo integrata, in modo particolare laddove il circuito è soggetto a picchi di pressione negativi.
Protezione dell’Accumulatore Idraulico
La funzione primaria del regolatore consiste nel preservare l’integrità fisica della sacca o della membrana contenuta all’interno dell’accumulatore. Attraverso il controllo del flusso, il dispositivo evita che la membrana arrivi a picchiare violentemente sul fondo dell’accumulatore durante i transitori di pressione, condizione che altrimenti la danneggerebbe in modo irrimediabile compromettendo il funzionamento dell’intero sistema.
Taratura e Regolazione Ottimale
Per assicurare il corretto smorzamento idraulico e la protezione della membrana, è fondamentale eseguire una precisa procedura di taratura. La regolazione ottimale del flusso di olio viene trovata attraverso un’operazione meccanica sulla vite di controllo: l’operatore deve inizialmente portare a fine corsa la vite e, successivamente, ruotarla in senso antiorario esattamente per un quarto di giro ($1/4$ di giro).
Specifiche Tecniche e Prestazioni
L’intera gamma produttiva è dimensionata per sostenere carichi di lavoro gravosi, garantendo una pressione massima ammissibile di 330 Bar per tutti i modelli della serie (VSA 18, VSA 21 e VSA 34).
Gestione della Portata Volumetrica
Le portate massime differiscono in base al modello e alle condizioni operative. In assenza dell’accumulatore nel circuito, i modelli VSA 18 e VSA 21 permettono il passaggio di una portata massima pari a 50 Lt/min, mentre il modello VSA 34 garantisce una portata fino a 90 Lt/min. Quando il sistema lavora con l’accumulatore installato, il limite della portata massima varia in modo dinamico: il valore aumenta seguendo una funzione che risulta direttamente proporzionale al valore della precarica di azoto presente all’interno del sistema.

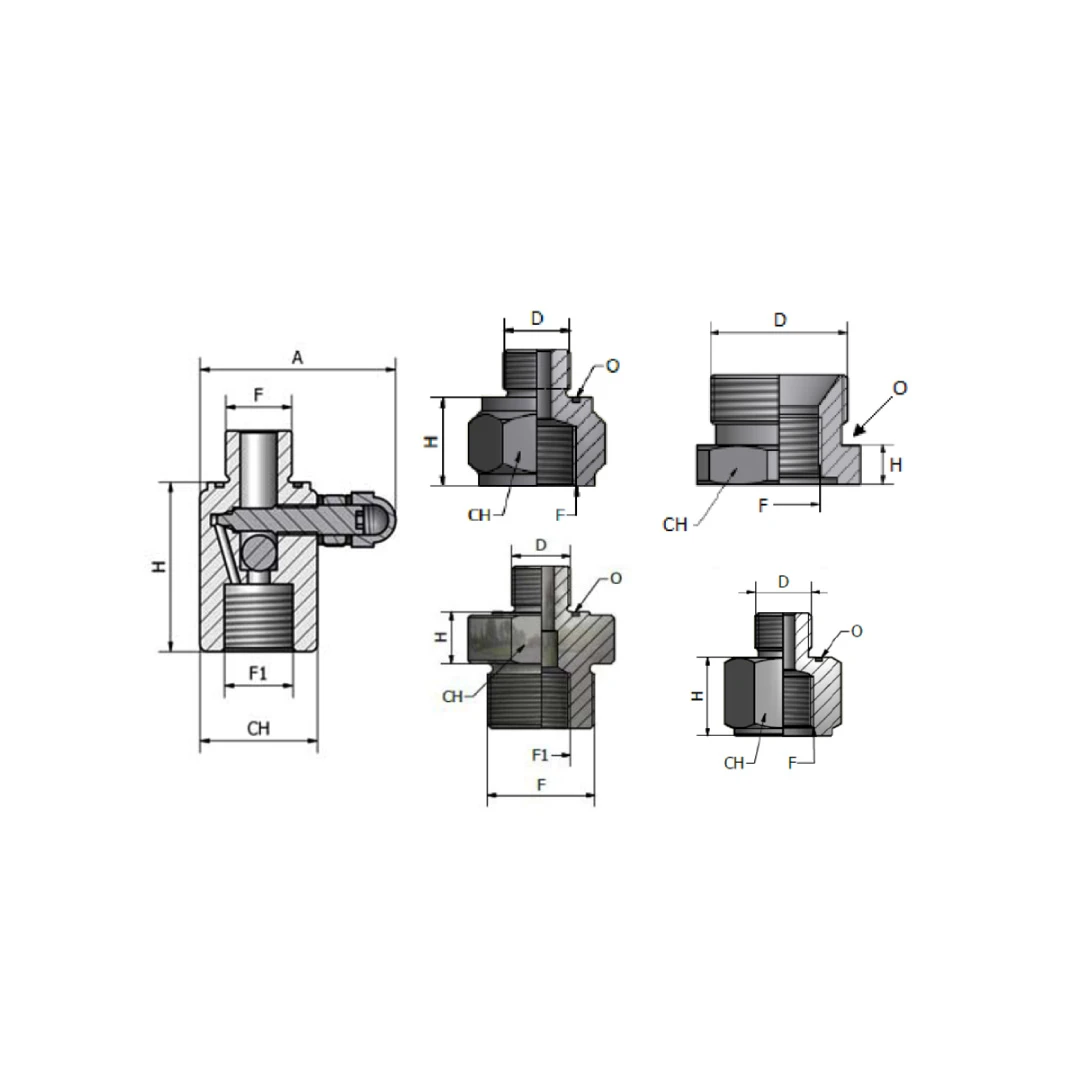

Dimensioni e Connessioni Idrauliche
I regolatori presentano specifiche interfacce di connessione per il lato accumulatore (F) e il lato impianto (F1). Il modello VSA 18 utilizza un attacco M 18×1.5-M lato accumulatore e M 18×1.5-F lato impianto. Il VSA 21 condivide l’attacco M 18×1.5-M per l’accumulatore, ma si collega all’impianto tramite connessione 1/2″ BSP-F. Il VSA 34, destinato a portate maggiori, adotta filettature da 3/4″ BSP-M (lato accumulatore) e 3/4″ BSP-F (lato impianto). A livello di ingombri, i modelli VSA 18 e 21 pesano 0.3 Kg e richiedono un esagono da 32 mm (altezza 45 mm, quota A 53 mm), mentre il VSA 34 pesa 0.45 Kg e utilizza un esagono da 36 mm (altezza 57 mm, quota A 65 mm).
