Regolatori di flusso AMI

Descrizione

I Regolatori di flusso AMI costituiscono una gamma avanzata di accessori progettati in modo specifico per i distributori all’interno dei sistemi oleodinamici complessi. Questi dispositivi meccanici e idraulici garantiscono una gestione rigorosa e affidabile del fluido, permettendo l’esatta parzializzazione della portata verso l’utilizzo regolato, che viene identificato tecnicamente negli schemi con la sigla A(R). Contestualmente, permettono la corretta deviazione del flusso in eccedenza, indicato con la lettera E. Grazie alla loro progettazione modulare e compatta, questi componenti si integrano in modo ottimale in una vasta gamma di circuiti, assicurando prestazioni costanti.

Funzionalità e Componenti delle Valvole Integrate

L’architettura tecnica dei Regolatori di flusso AMI si distingue per la possibilità di integrare valvole specializzate, diversificate a seconda della versione selezionata. Alcuni modelli, in particolare la serie H72A, sono equipaggiati con una valvola antibloccaggio (indicata come VB negli schemi idraulici), un elemento essenziale per prevenire sovrappressioni o blocchi imprevisti del sistema idraulico durante le fasi di regolazione. Altre varianti, come il modello H72I, presentano una valvola di inversione (identificata con VI), che espande notevolmente le capacità direzionali del circuito. I blocchi offrono connessioni standardizzate per i terminali di regolazione (R).

Configurazioni di Flangiatura e Reversibilità

La serie offre un’elevata flessibilità di installazione sui distributori oleodinamici. Le opzioni di montaggio comprendono la flangiatura sulla parte superiore o, in alternativa, sulla parte inferiore (come nel caso del modello H72B). La maggior parte dei blocchi regolatori flangiati nella parte superiore è stata progettata per essere totalmente reversibile; questo significa che i moduli possono essere installati indifferentemente sia sul lato “P” (pressione) sia sul lato “T” (scarico). La versione H72D fa eccezione, prevedendo una flangiatura superiore dedicata esclusivamente al lato “T”.

Varianti della Serie H72 e Portate Massime in Ingresso

La famiglia di accessori si declina in diverse sigle, ciascuna con specifiche tecniche precise relative alla portata e alla struttura:

• Modello H72: Questa variante consiste in una versione con divisore di flusso a sottrazione, costruita per gestire una portata massima in ingresso di 35 l/m.
• Modello H72A: Blocco regolatore antibloccaggio flangiato nella parte superiore, reversibile lato P o lato T, con limite di portata in ingresso fissato a 30 l/m.
• Modello H72B: Configurazione con blocco regolatore flangiato nella parte inferiore, idonea per una portata massima in ingresso di 30 l/m.
• Modello H72C: Blocco regolatore flangiato nella parte superiore, anch’esso reversibile lato P o lato T, progettato per portate fino a 30 l/m.
• Modello H72D: Variante flangiata superiore lato T, che si diversifica essendo disponibile in due distinte configurazioni di portata massima in ingresso: 30 l/m e 50 l/m.
• Modello H72I: Blocco regolatore provvisto di funzione di inversione, flangiato nella parte superiore e reversibile lato P o lato T. È anch’esso disponibile in versioni con portata massima in ingresso di 30 l/m e di 50 l/m.

Compatibilità con i Distributori Oleodinamici AMI

Tutte le configurazioni descritte dei Regolatori di flusso AMI sono state sviluppate per operare in totale sinergia con un vasto catalogo di distributori. I modelli risultano compatibili con i seguenti sistemi: AMI 3, AMI 4, AMI 21R, AMI 250, AMI 300, AMI 130, AMI 700, AMI 012, AMI 013, AMI 5C, AMI 42C e AMI 12C.

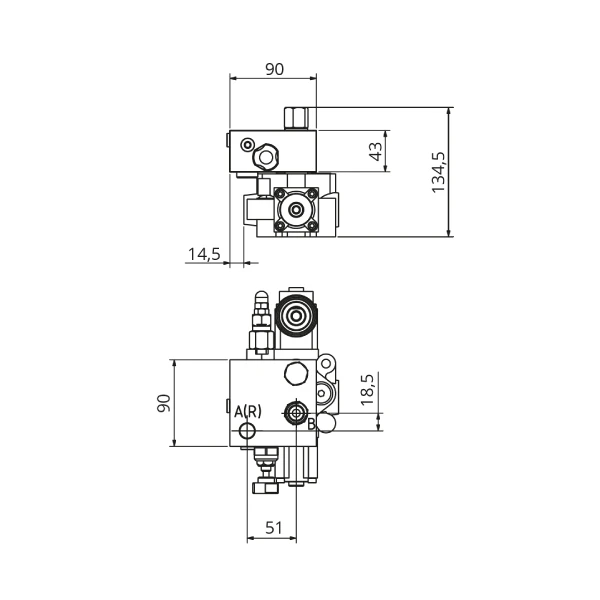

Tabella tecnica riepilogativa delle caratteristiche principali dei Regolatori di flusso AMI.

Codici prodotto
