Riduzione Lato Olio FOX Serie VS
La gamma di prodotti che include la riduzione lato olio FOX Serie VS, i regolatori di portata VSA e i nippli NS, rappresenta una soluzione tecnica fondamentale per il controllo dei fluidi e l’interconnessione in prossimità degli accumulatori idraulici. Progettati specificamente per il settore oleodinamico e il controllo della contaminazione, questi componenti garantiscono prestazioni ottimali e la salvaguardia dell’intero impianto.
Regolatori di Portata VSA: Protezione e Controllo
I regolatori di portata della serie VSA sono un accessorio indispensabile per l’installazione su accumulatori sprovvisti di valvola a fungo e nei circuiti dove si verificano picchi di pressione negativi. La loro funzione meccanica è preservare la sacca o la membrana, evitando che questa picchi sul fondo dell’accumulatore danneggiandosi irrimediabilmente. La regolazione ottimale viene trovata portando a fine corsa la vite e ruotandola in senso antiorario di 1/4 di giro. I modelli disponibili, ovvero VSA 18, VSA 21 e VSA 34, supportano una pressione massima di 330 Bar. La portata massima del fluido, senza accumulatore installato, è di 50 Lt/min per i modelli VSA 18 e VSA 21, ed è di 90 Lt/min per il modello VSA 34. Lavorando con l’accumulatore, la portata massima aumenta seguendo una funzione direttamente proporzionale al valore della precarica di azoto.
Riduzioni Serie VS Standard e Speciali

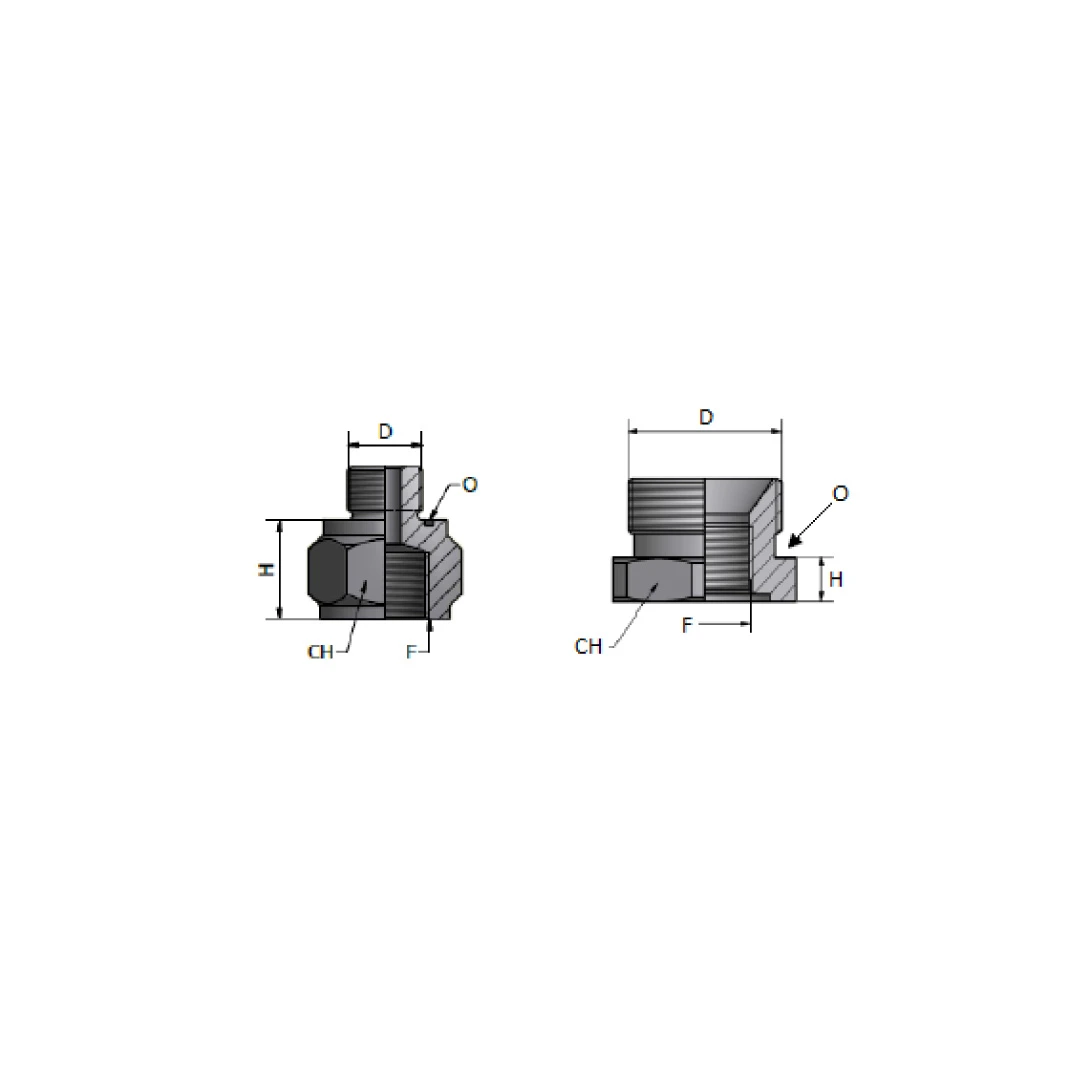

La serie di riduzioni VS consente accoppiamenti sicuri tra connessioni idrauliche di diversa sezione. I modelli standard offrono un’ampia varietà dimensionale: il modello VS21 presenta connessioni M18x1.5-M e 1/2″ BSP-F, con un’altezza H di 24 mm e un esagono da 32 mm. Il modello VS34 si caratterizza per attacchi 1-1/4″ BSP-M e 3/4″ BSP-F, esagono da 50 mm e altezza H di 11 mm. Per dimensioni superiori, i modelli VS210, VS212, VS214, VS211-2, VS234 e VS238 presentano tutti un attacco D da 2″ BSP-M e un esagono da 70 mm con altezza 11 mm, variando esclusivamente la connessione F da 1/2″ BSP-F fino a 1-1/2″ BSP-F. Ogni riduzione standard impiega guarnizioni specifiche OR2081, OR3150 o OR3218.
La gamma include inoltre riduzioni speciali lato olio. I modelli VS18/M33-12 e VS18/M33-18 presentano connessioni metriche M33x1.5-M, con esagono da 41 mm e altezza H da 16 mm. Per interfacciamenti internazionali, i modelli VS18/SAE8 e VS18/SAE12 offrono connessioni 1-1/16″-8 UNF e 1-1/16″-12 LINF rispettivamente, con altezze H di 25 mm e guarnizioni OR2081.
Nippli NS e Condizioni di Fornitura
A completamento del catalogo, i nippli serie NS garantiscono ulteriori opzioni di giunzione. Il modello NS15 presenta filettature 3/8″ BSP e M18x1.5, mentre il modello NS21 offre connessioni M18x1.5 e 1/2″ BSP. Entrambi i nippli sono realizzati con un esagono da 27 mm. L’azienda produttrice FOX si riserva il diritto di apportare qualsiasi modifica costruttiva senza darne preavviso; è importante notare che non tutte le combinazioni sono disponibili a magazzino ed è richiesto un lotto minimo per le varianti non a stock. Vengono inoltre effettuate esecuzioni speciali a richiesta su tutti i segmenti del prodotto per soddisfare ogni necessità applicativa.
