Semiflange Intere con Fori di Fissaggio Filettati Metrici Oleo Tecnica
Progettate per connessioni oleodinamiche ad alta affidabilità, le Semiflange Intere con Fori di Fissaggio Filettati Metrici Oleo Tecnica garantiscono tenuta e robustezza. Disponibili nelle Serie 3000 (fino a 345 Kg/cm²) e Serie 6000 (fino a 414 Kg/cm²), coprono grandezze da 1/2″ a 5″. Realizzate in acciaio S355 o AISI 316L, presentano forature metriche (da M8 a M30) e finitura con zincatura Cr3 per un’elevata resistenza alla corrosione, con varianti non zincate.
I codici prodotto disponibili sono: GFSI301B, GFSI302B, GFSI303B, GFSI304B, GFSI305B, GFSI306B, GFSI307B, GFSI308B, GFSI309B, GFSI310B, GFSI311B, GFSI601B, GFSI602B, GFSI603B, GFSI604B, GFSI605B, GFSI606B, GFPI607, GFPI608, GFXI, GFPXI.
Semiflange Intere con Fori di Fissaggio Filettati Metrici Oleo Tecnica
La progettazione di impianti idraulici e oleodinamici richiede componenti di giunzione sicuri e conformi ai più alti standard di pressione. Le Semiflange Intere con Fori di Fissaggio Filettati Metrici Oleo Tecnica rappresentano una soluzione tecnica ottimale per connessioni flangiate stabili, destinate a operare in condizioni di esercizio severe. Questo componente, disponibile sia nel profilo standard che nella configurazione di semiflange piatte intere, assicura un ancoraggio robusto grazie alla presenza di forature metriche integrate nel corpo della flangia.
L’intera serie di semiflange è realizzata per soddisfare le rigide necessità dei professionisti del settore, impiegando materiali ad alta resistenza meccanica. I componenti base sono costruiti in acciaio S355 oppure in acciaio inossidabile AISI 316L. Il rivestimento superficiale standard di fabbrica prevede una zincatura Cr3, un trattamento specifico implementato per aumentare significativamente la resistenza alla corrosione del pezzo, mantenendo al contempo la piena conformità. Per le applicazioni che non richiedono tale protezione esterna, o per l’impiego diretto della variante in acciaio inox, sono regolarmente disponibili le versioni fornite non zincate. Le designazioni tecniche per l’ordine differenziano chiaramente questi aspetti: le nomenclature GFSI e GFPI indicano le versioni standard, mentre le sigle GFXI e GFPXI identificano le varianti costruttive alternative.
La gamma completa di queste semiflange si articola in due macro-categorie principali in base alle capacità di tenuta della pressione e allo spessore, denominate Serie 3000 e Serie 6000.
La Serie 3000 supporta pressioni massime di esercizio raccomandate che variano in funzione della grandezza specifica del componente. Le misure compatte da 1/2″ a 1″1/4 raggiungono il valore di 345 Kg/cm²; la grandezza da 1″1/2 supporta 276 Kg/cm²; i formati da 2″ a 2″1/2 arrivano a 207 Kg/cm²; la misura 3″ a 172 Kg/cm²; la 3″1/2 a 138 Kg/cm², per poi attestarsi a 34 Kg/cm² per le grandezze volumetricamente superiori (4″ e 5″).
La Serie 6000, concepita espressamente per circuiti ad alta pressione, garantisce invece una pressione massima di esercizio raccomandata e costante di 414 Kg/cm² per tutte le grandezze comprese tra 1/2″ e 3″, includendo in questo range prestazionale anche i modelli a profilo piatto (identificati dai codici GFPI607 e GFPI608).

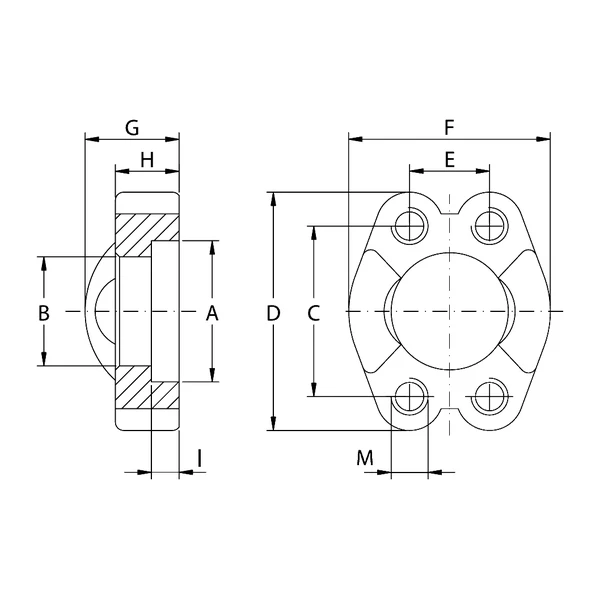

Le Semiflange Intere con Fori di Fissaggio Filettati Metrici Oleo Tecnica prevedono una vasta gamma di grandezze, partendo dal formato minimo di 1/2″ fino a un massimo di 5″ per la Serie 3000, e fino a 3″ per la Serie 6000 ad alte prestazioni. Le dimensioni strutturali esterne e interne, indicate a livello ingegneristico dai parametri A, B, C, D, E ed F, variano in modo incrementale per garantire sempre un accoppiamento meccanico perfetto con la controparte. Il sistema di ancoraggio si basa esclusivamente su fori filettati metrici (indicati dal valore “M” nelle tabelle) che partono dal passo M8 per le grandezze più piccole (come il formato 1/2″ in entrambe le serie) fino a raggiungere la dimensione del passo M30 per la semiflangia piatta da 3″ (Serie 6000). Il peso complessivo dei componenti varia proporzionalmente in base alle dimensioni e allo spessore costruttivo (parametro H), partendo da una massa di soli 0,12 Kg per la flangia da 1/2″ Serie 3000, fino ad arrivare a un massimo di 7,30 Kg per la variante piatta massiccia da 3″ della Serie 6000.
| Caratteristica | Valore |
|---|---|
| Tipologia Prodotto | Semiflange intere standard e piatte con fori filettati metrici |
| Serie Disponibili | Serie 3000, Serie 6000 |
| Materiali | Acciaio S355, AISI 316L |
| Trattamento Superficiale | Zincatura Cr3 (disponibili anche non zincate) |
| Pressione Max Serie 3000 | Da 34 a 345 Kg/cm² (in base alla grandezza) |
| Pressione Max Serie 6000 | 414 Kg/cm² |
| Range Grandezze (Size) | Da 1/2″ a 5″ (Serie 3000) / Da 1/2″ a 3″ (Serie 6000) |
| Filettatura di fissaggio (M) | Metrica, da M8 a M30 |
| Range di Peso | Da 0,12 Kg a 7,30 Kg |
| Modello (Codice) | Serie | Grandezza | Filettatura (M) | Pressione Max (Kg/cm²) |
|---|---|---|---|---|
| GFSI301B | 3000 | 1/2″ | M8 | 345 |
| GFSI302B | 3000 | 3/4″ | M10 | 345 |
| GFSI303B | 3000 | 1″ | M10 | 345 |
| GFSI304B | 3000 | 1″1/4 | M10 | 345 |
| GFSI305B | 3000 | 1″1/2 | M12 | 276 |
| GFSI306B | 3000 | 2″ | M12 | 207 |
| GFSI307B | 3000 | 2″1/2 | M12 | 207 |
| GFSI308B | 3000 | 3″ | M16 | 172 |
| GFSI309B | 3000 | 3″1/2 | M16 | 138 |
| GFSI310B | 3000 | 4″ | M16 | 34 |
| GFSI311B | 3000 | 5″ | M16 | 34 |
| GFSI601B | 6000 | 1/2″ | M8 | 414 |
| GFSI602B | 6000 | 3/4″ | M10 | 414 |
| GFSI603B | 6000 | 1″ | M12 | 414 |
| GFSI604B | 6000 | 1″1/4 | M14 | 414 |
| GFSI605B | 6000 | 1″1/2 | M16 | 414 |
| GFSI606B | 6000 | 2″ | M20 | 414 |
| GFPI607 (Piatta) | 6000 | 2″1/2 | M24 | 414 |
| GFPI608 (Piatta) | 6000 | 3″ | M30 | 414 |
