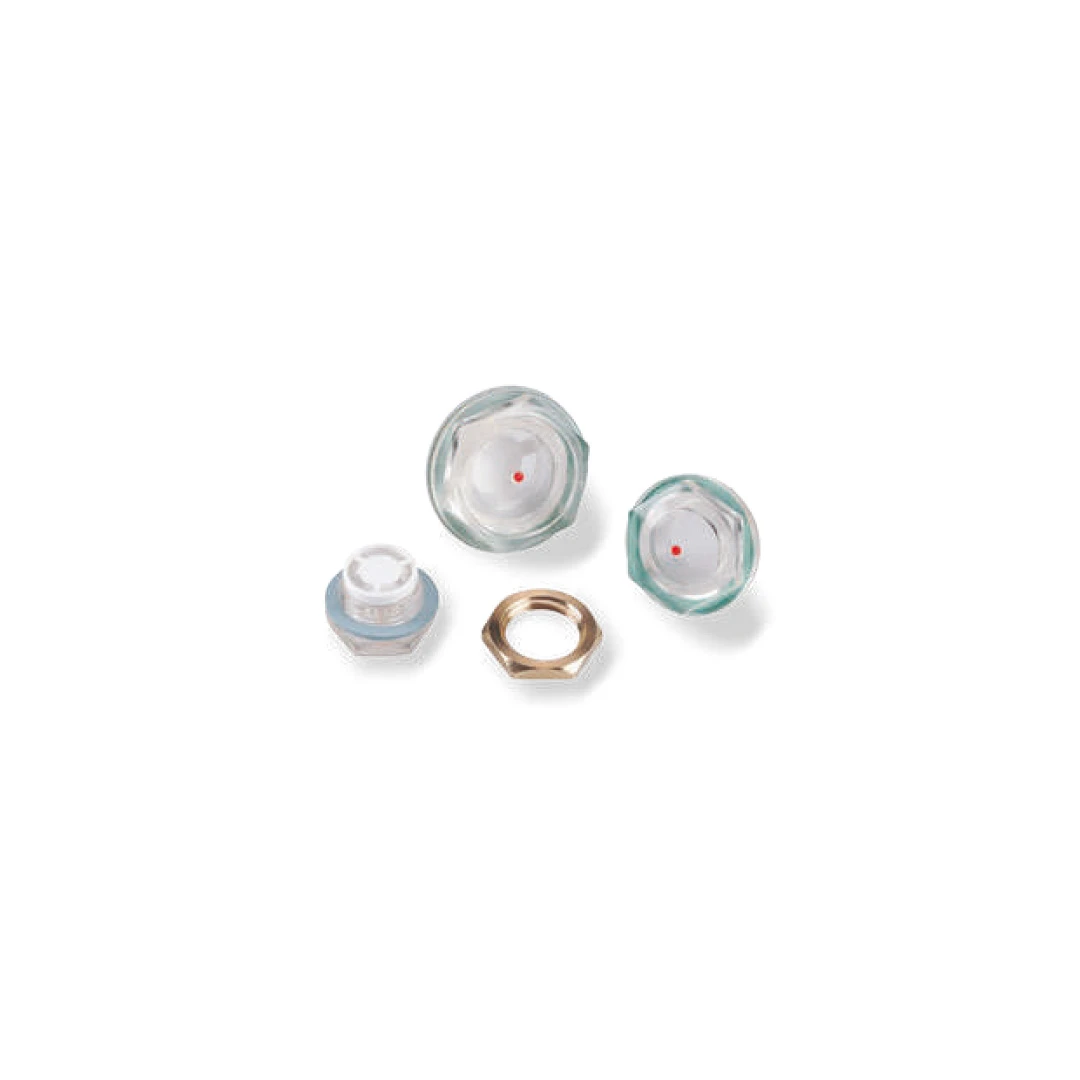

Spia di Livello Olio Miselli Serie SLNS – SLNT

Descrizione

Principio di Funzionamento

Gli indicatori filettati a testa esagonale della serie sono progettati per il controllo visivo del livello del fluido idraulico all’interno di riduttori, serbatoi e camere d’olio in genere. La lettura del livello di fluido è costantemente facilitata da un punto rosso di mezzeria, il quale viene serigrafato a caldo direttamente sul visore trasparente. Per le applicazioni industriali in condizioni di scarsa illuminazione ambientale, la specifica configurazione SLNT prevede l’applicazione di una mostrina in plastica bianca sul retro del filetto. Questo schermo di contrasto incrementa notevolmente la visibilità del livello dell’olio, garantendo letture accurate anche in ambienti bui e su macchinari complessi.

Caratteristiche Costruttive

I componenti della Spia di Livello Olio Miselli Serie SLNS / SLNT sono interamente realizzati impiegando una resina poliammidica trasparente ad elevata resistenza meccanica. Il sistema di tenuta idraulica standard è garantito da una guarnizione piana in fibra esente da amianto. Su specifica richiesta del cliente, è possibile equipaggiare l’indicatore con una guarnizione in gomma sintetica NBR 70 Shore, perfettamente adattabile a diverse necessità impiantistiche. Per le installazioni critiche su pareti sottili con spessore fino a 5 mm, il produttore raccomanda l’impiego di una speciale ghiera di fissaggio esagonale in ottone appartenente alla serie GF. Tale accessorio di rinforzo viene fornito separatamente su richiesta. Risulta inoltre di vitale importanza, durante le fasi di montaggio, attenersi rigorosamente ai valori di coppia massima di serraggio (espressi in Nm) riportati nei dati tecnici, al fine di preservare l’integrità strutturale della filettatura in plastica ed evitare rotture. Le varianti dimensionali coprono un’ampia gamma di filettature per adattarsi a molteplici interfacce meccaniche, offrendo versioni con filettature GAS (da G 1/4 fino a G 2) e filettature metriche (da M14x1.5 fino a M40x1.5). Le quote della chiave esagonale (CH) variano proporzionalmente da 17 mm per le misure più compatte, fino a raggiungere i 64 mm per le versioni da due pollici. I valori di coppia di serraggio massima fluttuano in base al diametro nominale, partendo da 5 Nm per i filetti minori fino ad arrivare a 22 Nm per le versioni intermedie come il G 1 1/2.

Specifiche dei Fluidi e Compatibilità

La resina poliammidica standard utilizzata per la costruzione dei modelli SLNS e SLNT garantisce una totale e sicura compatibilità con oli sintetici, oli minerali, gasolio e limitate tipologie di benzine. È invece tassativamente sconsigliato il contatto con alcoli in genere, liquidi detergenti contenenti alcoli e liquidi refrigeranti, che potrebbero corrodere o opacizzare il componente. Per ovviare a queste rigide limitazioni chimiche, il produttore ha ingegnerizzato e sviluppato il modello speciale SLNS/T-CX. Questa specifica e avanzata variante costruttiva è realizzata utilizzando una resina poliammidica speciale, formulata appositamente per resistere ai fluidi contenenti alcol.

Applicazioni e Settori

Questi indicatori visivi trovano largo e versatile impiego in tutto il settore oleodinamico e della trasmissione di potenza. Le elevate prestazioni termiche del materiale plastico impiegato consentono un utilizzo in continuo in piena sicurezza, con una massima temperatura di esercizio consigliata pari a 100°C. Per quanto riguarda le pressioni operative interne, l’utilizzo standard è previsto a pressione atmosferica. Qualora si renda strettamente necessario l’utilizzo su serbatoi in pressione, è fatto obbligo all’operatore di contattare preventivamente l’ufficio tecnico per le dovute valutazioni di conformità.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Spia di Livello Olio Miselli Serie SLNS / SLNT.
