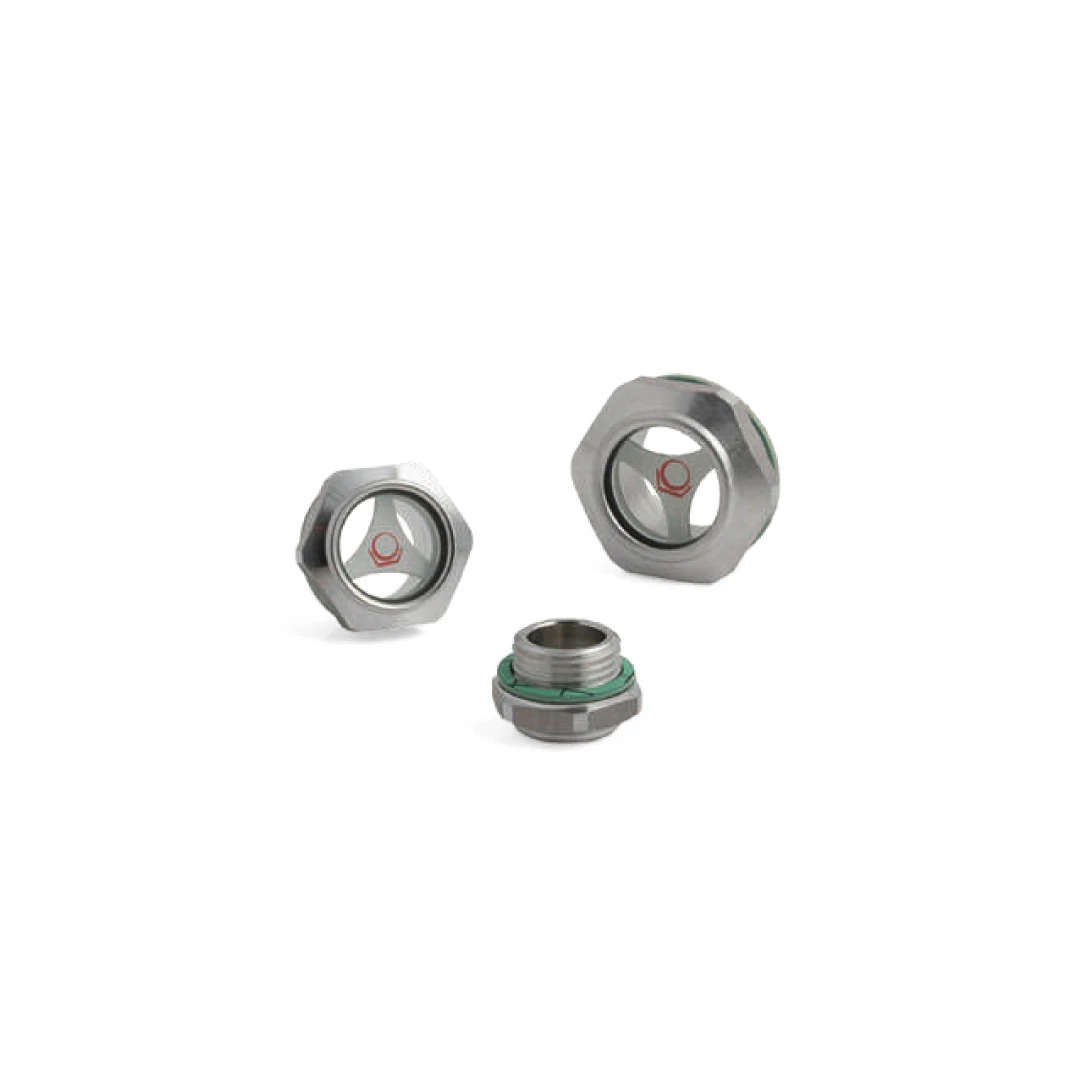

Spia di Livello Olio Miselli Serie SM

Descrizione

Principio di Funzionamento

La Spia di Livello Olio Miselli Serie SM è progettata per consentire il controllo visivo rapido e accurato del livello dei fluidi all’interno di serbatoi, riduttori e componenti oleodinamici. Il principio di funzionamento si basa sulla trasparenza del visore combinata con uno schermo di contrasto posizionato all’interno del corpo metallico. Questo schermo interno, realizzato in alluminio e verniciato di colore bianco, è provvisto di un logo centrale o, in alternativa, di un puntino di colore rosso. Questa netta demarcazione cromatica crea uno sfondo ottimale che esalta la linea del fluido, permettendo agli operatori una lettura immediata del livello idraulico e minimizzando i rischi di errore durante le periodiche ispezioni di manutenzione.

Caratteristiche Costruttive

Dal punto di vista meccanico, queste spie di livello si presentano con un design a testa esagonale e sono provviste di attacco filettato per agevolare e stabilizzare l’installazione. La gamma si articola in due configurazioni costruttive primarie:

• Serie SM (Visore in Plastica): Il corpo principale è realizzato in lega di alluminio 2011. L’elemento trasparente è costituito da un visore in resina poliammidica. L’isolamento idraulico tra la spia e la parete del componente è affidato a una guarnizione di tenuta piana realizzata in fibra inorganica Fasit 202. A seconda delle necessità, è possibile richiedere la fornitura della guarnizione in alluminio.
• Serie SM/HP (High Performance): Progettata specificamente per resistere a sollecitazioni meccaniche superiori, questa variante impiega la lega di alluminio 115 per il corpo esterno. A differenza della serie base, utilizza un visore in vetro naturale ed è equipaggiata con un O-Ring di tenuta interno in elastomero FKM VITON, progettato per la tenuta stagna. Anche per questa configurazione viene impiegata una guarnizione piana in fibra inorganica, con la medesima opzione per l’alluminio a richiesta.

Applicazioni e Settori

Le destinazioni d’uso differiscono in base ai limiti operativi di pressione e temperatura delle due varianti. La serie SM con visore in resina è raccomandata per circuiti standard con una pressione massima di utilizzo raccomandata di 5 bar e un intervallo termico da -10°C a +100°C. La serie SM/HP, al contrario, costituisce la soluzione ingegneristica per le applicazioni maggiormente gravose. È in grado di operare con una pressione massima raccomandata di 20 bar e sopporta picchi termici fino a +130°C (266°F). Questa resistenza termica e meccanica molto elevata rende gli indicatori SM/HP ideali per l’installazione su compressori industriali. Per entrambe le linee, in fase di montaggio si raccomanda di rispettare rigorosamente la massima coppia di serraggio (Nm) indicata per scongiurare danni strutturali.

Specifiche dei Fluidi

La compatibilità chimica del componente rispetto al fluido di sistema è un parametro vincolante. Il visore in resina poliammidica della serie SM standard presenta una resistenza documentata verso oli sintetici e oli minerali, gasolio, liquido per freni e specifici tipi di benzine. Sussiste però una rigorosa limitazione operativa: deve essere tassativamente evitato il contatto con alcool in genere, liquidi detergenti contenenti alcooli e liquidi refrigeranti. Per i sistemi oleodinamici che impiegano fluidi più aggressivi, o dove le dinamiche di temperatura eccedono i limiti dei materiali polimerici, la variante HP con visore in vetro e tenute in FKM VITON rappresenta la scelta ottimale.

Tabella tecnica riepilogativa

Tabella tecnica riepilogativa delle caratteristiche principali dei Spia di Livello Olio Miselli Serie SM.
