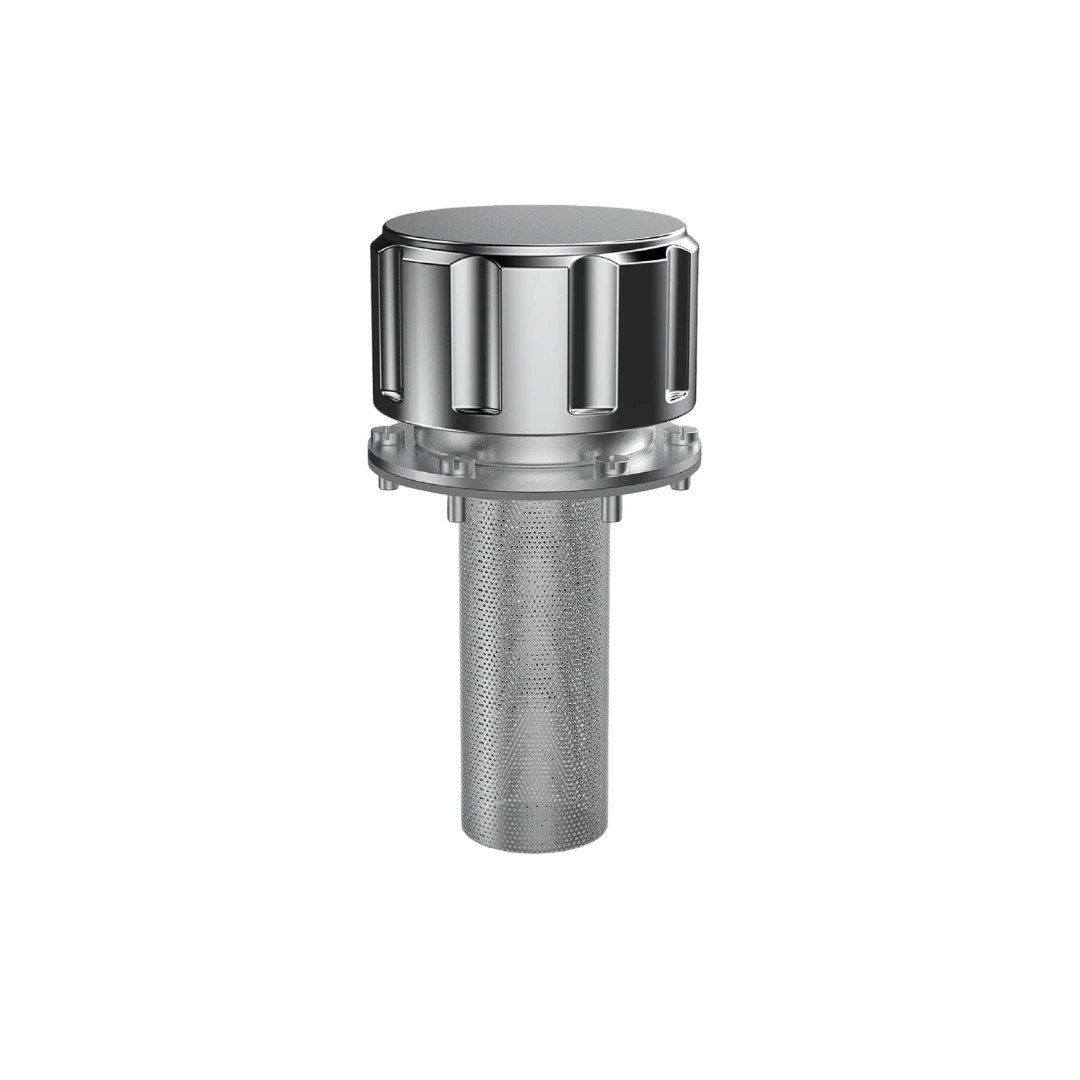

Tappi di riempimento e sfiato CFA UFI

Descrizione

Tappi di Riempimento e Sfiato Serie CFA: Protezione e Funzionalità per Serbatoi

La serie CFA di UFI Filters rappresenta una soluzione robusta e completa per la gestione del riempimento e dello sfiato nei serbatoi idraulici. Questi componenti sono progettati per svolgere una doppia funzione: permettere il riempimento del fluido prevenendo l’ingresso di contaminanti macroscopici tramite un cestello dedicato, e filtrare l’aria in ingresso nel serbatoio per mantenere l’equilibrio pressorio.

Materiali e Costruzione

I tappi CFA sono costruiti per resistere ad ambienti industriali gravosi. La struttura comprende:

• Corpo, flangia e cestello: Realizzati in acciaio zincato per garantire resistenza alla corrosione.
• Coperchio: In acciaio cromato, che offre durabilità e protezione estetica.
• Guarnizioni: Standard in Sugheroil, con opzione in NBR Nitrile disponibile specificamente per le versioni pressurizzate.

Elementi Filtranti e Prestazioni

Il filtro aria integrato, non sostituibile, è disponibile in due varianti di media per adattarsi a diversi livelli di contaminazione ambientale:

• Cellulosa Impregnata (CC): Con grado di filtrazione di 3 µm in aria (10 µm nominale).
• Schiuma di Poliuretano (PE): Con grado di filtrazione di 10 µm in aria (40 µm nominale). L’unità garantisce una portata d’aria massima (Qmax) fino a 750 l/min.

Opzioni di Montaggio e Accessori

La versatilità della serie CFA è garantita da diverse configurazioni:

• Connessioni: Flangia standard (tipo 24557/2). Per il modello CFA23 sono disponibili opzioni aggiuntive come la flangia a saldare (W) o l’estensione del tappo (T).
• Valvola di Pressurizzazione: È possibile richiedere la versione con valvola di pressurizzazione tarata a 35 kPa (0,35 bar) per mantenere una leggera pressione positiva nel serbatoio.
• Sicurezza: I modelli CFA21 e CFA22 sono dotati di catena di sicurezza interna. È inoltre disponibile l’opzione con porta lucchetto (P) per prevenire accessi non autorizzati.

Condizioni Operative

I Tappi di riempimento e sfiato CFA UFI operano efficacemente in un range di temperatura compreso tra -25°C e +110°C e sono pienamente compatibili con fluidi idraulici HH, HL, HM, HV e HTG secondo la norma ISO 6743/4.

Tabella tecnica riepilogativa delle caratteristiche principali dei Tappi di riempimento e sfiato CFA UFI
