Valvole secondarie AMI

Descrizione

Panoramica e Funzionalità Principali

Le Valvole secondarie AMI costituiscono una linea completa di accessori per distributori oleodinamici, progettati per garantire la sicurezza e il controllo delle pressioni nei circuiti idraulici. Questi componenti sono fondamentali per proteggere gli impianti da sovraccarichi, urti e fenomeni di cavitazione, assicurando l’efficienza degli attuatori collegati agli utilizzi. La gamma si articola in diverse configurazioni specifiche per le porte A e B, offrendo soluzioni versatili per molteplici esigenze applicative.

Valvole di Massima Pressione e Antiurto

Il controllo dei picchi di pressione è gestito attraverso diverse varianti di valvole, progettate per intervenire su linee specifiche o in combinazione. I modelli Z6 e Z7 operano come valvole di massima pressione e antiurto rispettivamente sull’utilizzo A (Z6) e sull’utilizzo B (Z7). Analogamente, le varianti Z48 e Z49 offrono la medesima funzione protettiva dedicata, con Z48 sull’utilizzo A e Z49 sull’utilizzo B. Per le applicazioni che richiedono una protezione simultanea, la valvola Z50 interviene come limitatrice di massima pressione su entrambi gli utilizzi A e B. Inoltre, la configurazione Z13 fornisce una funzione di massima pressione su utilizzo A – B integrata con scarico incrociato.

Valvole Anti-Cavitazione

Per prevenire i danni causati dalla depressione del fluido e dalla formazione di bolle d’aria, la serie prevede specifiche valvole anti-cavitazione. Il modello Z12 funge da valvola di anti-cavitazione generale per l’intero circuito. Per il controllo mirato, le varianti Z8 e Z9 garantiscono la funzione anti-cavitazione in modo indipendente, operando rispettivamente sull’utilizzo A (Z8) e sull’utilizzo B (Z9).

Valvole di Blocco Pilotate

Il mantenimento del carico e il blocco del flusso sono assicurati dalle valvole flangiate della serie. Il modello Z16 è una valvola di blocco pilotata che agisce simultaneamente sui due utilizzi (A e B). Per configurazioni asimmetriche, è possibile installare la Z15, che funge da valvola di blocco pilotata esclusivamente sull’utilizzo A, oppure la Z24, operante sull’utilizzo B. È fondamentale notare che per l’installazione delle valvole di blocco (come la Z16), il corpo del distributore deve essere preventivamente predisposto.

Caratteristiche Costruttive e Connessioni

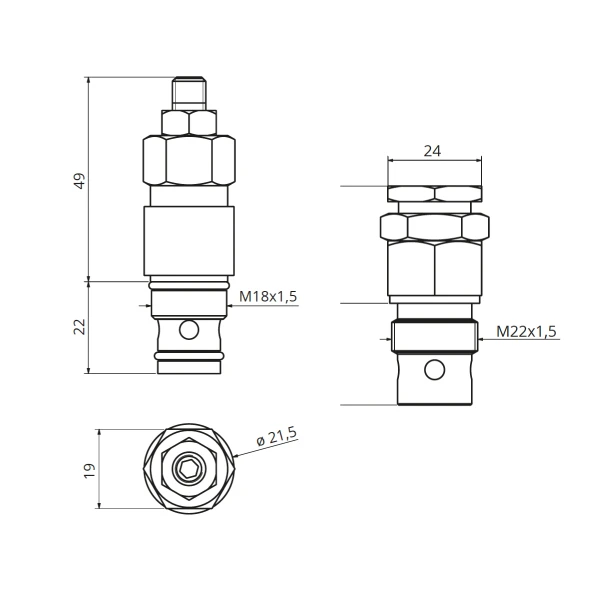

Tutti i componenti sono realizzati per un montaggio diretto sui distributori della serie. Le connessioni filettate per le valvole di massima pressione e antiurto includono diverse opzioni dimensionali per adattarsi ai vari corpi, con filettature disponibili nei formati M16x1,5, M18x1,5 e M22x1,5, garantendo una tenuta meccanica e idraulica ottimale in condizioni di alta pressione.

Tabella tecnica riepilogativa delle caratteristiche principali Valvole secondarie AMI

Codici prodotto
