Codoli a Saldare di Testa Cetop Oleo Tecnica

Descrizione

Caratteristiche Costruttive e Meccaniche

I Codoli a Saldare di Testa Cetop Oleo Tecnica rappresentano componenti fondamentali per la realizzazione di giunzioni flangiate stagne e indeformabili su linee idrauliche ad alta e media pressione. La lavorazione meccanica di precisione include una preparazione del bordo di giunzione con smusso calibrato a 37°, ideale per l’esecuzione di saldature di testa (butt-weld) a piena penetrazione su tubazioni metalliche da 3/8″ fino a 4″.

La gamma costruttiva prevede due principali opzioni di materiale metallurgico:

• Acciaio al carbonio forgiato A105 (o similare), idoneo per impieghi industriali standard con fluidi convenzionali;
• Acciaio inossidabile austenitico AISI 316L, progettato per offrire massima compatibilità chimica ed elevata resistenza alla corrosione in ambienti aggressivi.

I componenti sono ordinabili con profilo frontale provvisto di gola di alloggiamento per anello O-Ring oppure con battuta liscia priva di sede O-Ring, consentendo l’accoppiamento flangiato conforme ai requisiti dimensionali CETOP.

Pressioni di Esercizio e Classi di Resistenza

Il catalogo Oleo Tecnica struttura i codoli di testa in due serie di pressione normalizzate:

• Serie 250: pressione massima di esercizio raccomandata pari a 250 Bar, disponibile con passaggi nominali da 3/8″ a 4″;
• Serie 400: pressione massima di esercizio raccomandata pari a 400 Bar, concepita per circuiti idraulici per impieghi gravosi con range dimensionale da 3/8″ a 4″.

La pressione di esercizio massima raccomandata si basa sui parametri tecnici della flangia di serraggio accoppiata. La massima pressione di lavoro effettiva dell’intero impianto rimane in ogni caso vincolata e determinata dallo spessore di parete e dalla qualità metallurgica dell’acciaio del tubo saldato.

Guarnizioni di Tenuta O-Ring

I modelli con cava frontale alloggiano anelli di tenuta O-Ring specifici per ciascuna grandezza nominale. Nella Serie 250 la tenuta elastometrica comprende codici O-Ring standard da 3068 fino a 4387, oltre a una specifica esecuzione da 4″ con guarnizione maggiorata OR6387. Nella Serie 400, a fronte di sollecitazioni idrauliche superiori, sono impiegate guarnizioni standard da OR 3068 a OR 4337, affiancate da speciali configurazioni maggiorate: OR6275 sulla misura 2″1/2, OR6300 sulla grandezza 3″ e OR6350 sulla variante da 4″.

Designazione per Ordine e Varianti

La codifica univoca Oleo Tecnica consente di configurare con esattezza le varianti necessarie all’impianto:

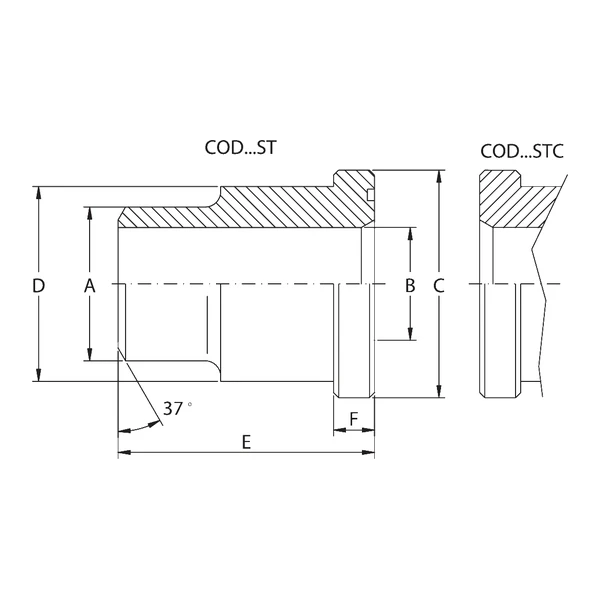

• COD…ST: versione in acciaio al carbonio A105 o similare, provvista di sede O-Ring;
• COD…STC: versione in acciaio al carbonio A105 o similare, senza sede O-Ring;
• CODX…ST: versione in acciaio inossidabile AISI 316L, provvista di sede O-Ring;
• CODX…STC: versione in acciaio inossidabile AISI 316L, senza sede O-Ring.

Tabella tecnica riepilogativa delle caratteristiche principali dei Codoli a Saldare di Testa Cetop Oleo Tecnica.
