Codoli a Saldare di Testa per Tubo Metrico Oleo Tecnica

Descrizione

Caratteristiche Costruttive e Materiali

I Codoli a Saldare di Testa per Tubo Metrico Oleo Tecnica sono componenti oleodinamici progettati per garantire una tenuta ermetica e una resistenza strutturale di altissimo livello all’interno di circuiti ad alta pressione. La costruzione di questi elementi è basata su materiali di eccellenza, selezionati appositamente per le loro proprietà meccaniche e la resistenza alla corrosione. Le opzioni disponibili includono l’acciaio al carbonio tipo A105 (o materiale similare con proprietà equivalenti) e l’acciaio inossidabile AISI 316L, particolarmente indicato per ambienti aggressivi o requisiti specifici di compatibilità del fluido.

Specifiche di Pressione e Serie Disponibili

La gamma si articola in due configurazioni principali per far fronte a differenti requisiti di carico idraulico: la Serie 3000 e la Serie 6000.

La Serie 3000 offre grandezze che spaziano da 1/2″ fino a 5″, con pressioni di esercizio massime raccomandate che variano dai 345 Kg/cm² per le dimensioni minori (da 1/2″ a 1″), scendendo progressivamente a 276 Kg/cm², 207 Kg/cm², fino a raggiungere i 34 Kg/cm² per i diametri più ampi (da 3″1/2 a 5″).

La Serie 6000, concepita per sollecitazioni superiori, è disponibile in grandezze da 1/2″ a 3″. In questa serie, la pressione di esercizio massima raggiunge i 414 Kg/cm² per dimensioni specifiche come il 2″ e il 3″, mentre le altre varianti operano tra i 230 Kg/cm² e i 375 Kg/cm². È fondamentale notare che la pressione di esercizio massima raccomandata è basata sulla flangia, mentre la massima pressione di lavoro dell’intero sistema è determinata dallo spessore e dalla qualità dell’acciaio del tubo utilizzato.

Varianti e Designazione per Ordine

Per massimizzare la flessibilità applicativa, i componenti presentano due designazioni principali relative al sistema di tenuta. È possibile ordinare i codoli nella versione con sede per O-Ring, identificata dai codici SFS…ST e SFX…ST, la quale assicura un accoppiamento statico ottimizzato contro le perdite. In alternativa, per sistemi che prevedono diverse modalità di sigillatura, è disponibile il codolo senza sede O-Ring, ordinabile con le sigle SFX…STC e SFS…STC. Questa precisa nomenclatura garantisce una corretta identificazione dei pezzi in fase di approvvigionamento.

Linee Guida per l’Installazione e il Dimensionamento

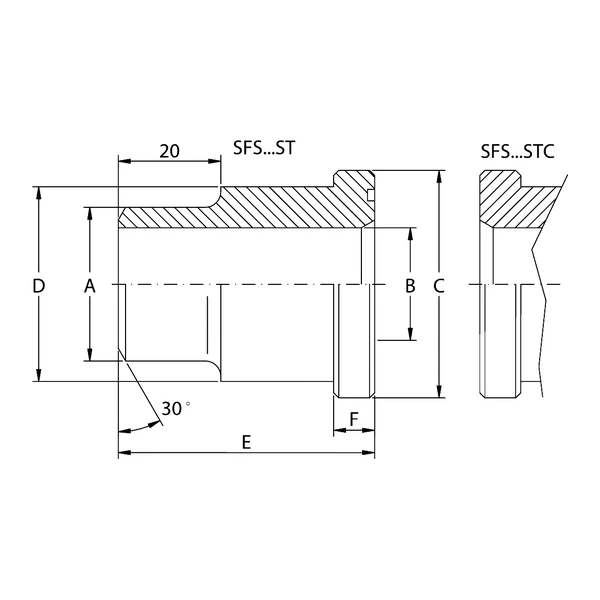

Il corretto accoppiamento meccanico richiede un controllo preliminare rigoroso: per questa tipologia di prodotto, è tassativo verificare sempre che le quote dimensionali “A” e “B” del codolo corrispondano esattamente alla schedula (schedule) del tubo metrico impiegato nell’impianto. Questa precauzione evita strozzature nel flusso, turbolenze o indebolimenti strutturali in prossimità del giunto saldato. Le quote dimensionali complessive (C, D, E, F) variano in base alla grandezza scelta e si integrano con la specifica tipologia di O-Ring prevista a catalogo (es. 4075, 4100, fino a 4537), completando un’installazione geometricamente perfetta e resistente nel tempo.

Tabella tecnica riepilogativa delle caratteristiche principali Codoli a Saldare di Testa per Tubo Metrico Oleo Tecnica

Codici prodotto
