Collari Aegi Serie Pesante Completi
Progettati per il fissaggio di tubazioni in impianti oleodinamici, i Collari Aegi Serie Pesante Completi assicurano massima tenuta. Disponibili in polipropilene, poliammide autoestinguente, alluminio e gomma, supportano diametri da 6 a 219,1 mm (Gruppi DIN 1-8). Offrono configurazioni con interno liscio o sagomato e includono piastre e viti a testa esagonale.
I codici prodotto disponibili fanno riferimento alle famiglie: AMP.P, MMP.P, RMP.P, AMLL.P (per i corpi collare) e ai componenti di serraggio APSP, APINP, AVTEP e APMRSP, coprendo ogni combinazione.

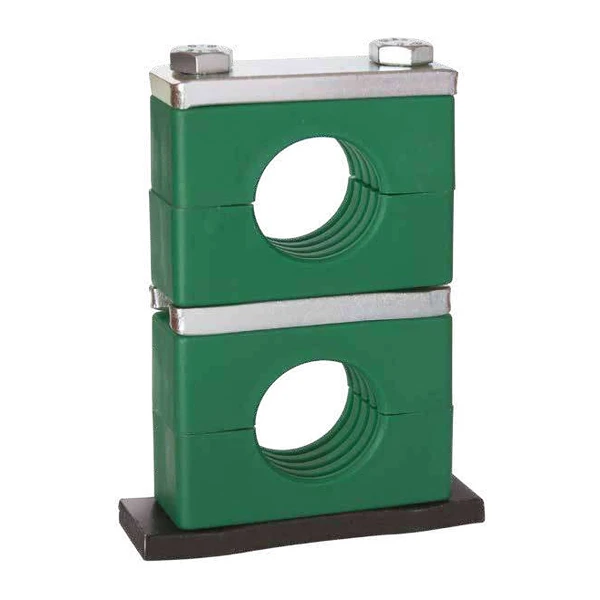

I Collari Aegi Serie Pesante Completi sono progettati per l’ancoraggio e l’assorbimento delle vibrazioni delle tubazioni negli impianti oleodinamici ad alta pressione. Il sistema modulare completo si compone di una piastra inferiore (APINP), quattro semi-collari sovrapposti (indicati nel raggruppamento come 4x AMP.P…S), una piastra superiore di sicurezza (APMRSP), una piastra superiore standard (APSP) e due varianti di viti a testa esagonale per il serraggio (AVTEP e AVTEAP). Questa architettura costruttiva garantisce la massima stabilità assiale e radiale del tubo, prevenendo disallineamenti dovuti ai picchi di pressione del fluido.
I corpi dei collari sono fornibili in quattro differenti materiali, identificati da specifici prefissi nel codice prodotto, per adattarsi a diverse condizioni termiche e chimiche operative:
La serie pesante copre i gruppi dimensionali DIN da 1 a 8. È idonea per il bloccaggio di tubazioni con diametri esterni (O.D.) compresi tra un minimo di 6 mm (1/4″) fino a un massimo di 219,1 mm (8″). I semi-collari sono resi disponibili in due geometrie interne: il tipo normale con interno sagomato, che aumenta la presa sul tubo rigido, e il tipo H con interno liscio, particolarmente indicato per il bloccaggio di tubazioni flessibili senza intaccare il rivestimento esterno.
Il bloccaggio strutturale si affida a piastre superiori (APSP) e inferiori (APINP) in metallo, disponibili con larghezze da 30 mm a 120 mm in base al gruppo DIN. Il serraggio è assicurato tramite viti a testa esagonale metriche (AVTEP e AVTEAP), con filettature che variano da M10 (per il Gruppo 1) fino a M30 (per il Gruppo 8). Per l’installazione su binari, la gamma prevede binari portanti con spessore di 5 mm (ABINP) associati a dadi di fissaggio dedicati (ADESP) nei formati M10 e M12.
| Caratteristica | Valore |
|---|---|
| Materiali Collari | Polipropilene, Poliammide autoestinguente, Gomma, Alluminio |
| Gruppi Dimensionali | Da DIN 1 a DIN 8 |
| Range Diametro Esterno Tubo (Ø) | Da 6 mm (1/4″) a 219,1 mm (8″) |
| Geometria Interna | Sagomata (Tipo normale) / Liscia (Tipo H) |
| Componenti di Serraggio | Viti a testa esagonale metriche (Da M10 a M30) |
| Spessore Binari Portanti | 5 mm |
| Famiglia Codice | Tipologia Componente | Dettagli / Materiale | Gruppi DIN di Riferimento |
|---|---|---|---|
| AMP.P… | Collare / Semi-collare (Serie P1 – P8) | Polipropilene | 1 – 8 |
| MMP.P… | Collare / Semi-collare (Serie P1 – P8) | Poliammide autoestinguente | 1 – 8 |
| RMP.P… | Collare / Semi-collare (Serie P1 – P8) | Gomma | 1 – 8 |
| AMLL.P… | Collare / Semi-collare (Serie P1 – P8) | Alluminio | 1 – 8 |
| APINP… | Piastra Inferiore | Metallo | 1 – 8 |
| APSP… | Piastra Superiore | Metallo | 1 – 8 |
| APMRSP… | Piastra Superiore di Sicurezza | Metallo | 1 – 5 |
| AVTEP / AVTEAP | Vite a Testa Esagonale | Metallo (M10 – M30) | 1 – 8 |
| ADESP… | Dado Fissaggio Binari | Metallo (M10, M12) | 1 – 2 |
| ABINP… | Binari Portanti | Spessore 5 mm | 1 |
