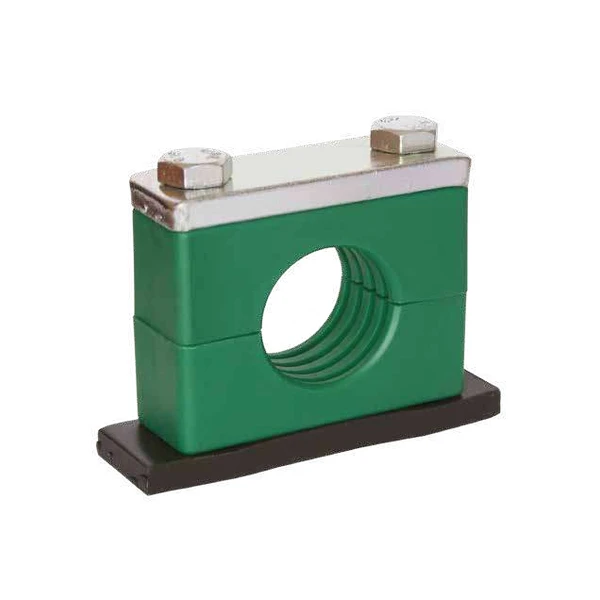

Collari Aegi Serie Pesante Raggruppati

Descrizione

Caratteristiche Costruttive e Materiali

I Collari Aegi Serie Pesante Raggruppati rappresentano la soluzione definitiva per il fissaggio rigido e sicuro di tubazioni all’interno di impianti oleodinamici complessi. La serie pesante è progettata per assorbire urti e vibrazioni in condizioni di esercizio gravose, coprendo un ampio range di diametri esterni (O.D.) che partono da 6 mm fino a raggiungere i 219,1 mm, equivalenti a misure in pollici da 1/4″ a 8″. I diametri sono suddivisi in 8 gruppi dimensionali (DIN da 1 a 8), garantendo una scalabilità perfetta per ogni esigenza progettuale.

I corpi dei collari sono configurabili in quattro materiali distinti, per adattarsi a specifici requisiti operativi e normativi:

• Polipropilene (AMP.P): Standard per applicazioni industriali generali.
• Poliammide autoestinguente (MMP.P): Ottimizzato per ambienti che richiedono elevati standard di sicurezza contro gli incendi.
• Gomma (RMP.P): Ideale per il massimo assorbimento delle vibrazioni e la riduzione del rumore.
• Alluminio (AMLL.P): Utilizzato per garantire un’elevata resistenza meccanica e tolleranza a condizioni estreme.

Varianti dei Semi-collari e Design

L’elemento centrale del fissaggio è costituito dalla coppia di semi-collari (identificati dalla sigla C per la coppia e S per il singolo semi-collare). A seconda delle necessità di ancoraggio del tubo, i semi-collari sono disponibili in due conformazioni interne:

• Tipo normale con interno sagomato: Presenta delle nervature interne che bloccano saldamente il tubo, impedendo scorrimenti longitudinali e assorbendo le forze assiali.
• Tipo H con interno liscio: Progettato per applicazioni in cui il tubo deve potersi espandere o muovere leggermente senza subire intagli o danni superficiali.

Componenti del Sistema di Fissaggio Modulare

Il sistema di montaggio dei Collari Aegi Serie Pesante Raggruppati è completamente modulare, permettendo diverse configurazioni di installazione. Un collare completo (es. APINP + AMP.P + APSP + AVTEP) si compone di:

• Piastra Inferiore (APINP): Base di saldatura o fissaggio, disponibile con spessori (quota S) variabili da 8 mm per i gruppi inferiori fino a 25 mm per il gruppo 8, per sostenere i carichi più pesanti.
• Piastra Superiore (APSP) o Piastra Superiore di Sicurezza (APMRSP): Elementi di chiusura e serraggio del collare.
• Viti a Testa Esagonale (AVTEP e AVTEAP): Viti di serraggio dimensionate in base al gruppo del collare. Le filettature variano da M10 (per i gruppi 1, 2, 3) fino a M30 (per il gruppo 8), con lunghezze che arrivano a 300 mm per garantire un ancoraggio profondo e resistente.

Sistemi di Installazione su Binario

Oltre all’installazione standard con piastra inferiore a saldare, la serie pesante supporta il montaggio in serie su guide strutturali. Questo è reso possibile dall’utilizzo di binari portanti (ABINP) caratterizzati da uno spessore robusto di 5 mm, abbinati a specifici dadi di fissaggio per binari (ADESP) con filettature M10 e M12, consentendo un allineamento rapido e preciso di linee di tubazioni multiple.

Tabella tecnica riepilogativa delle caratteristiche principali dei Collari Aegi Serie Pesante Raggruppati
