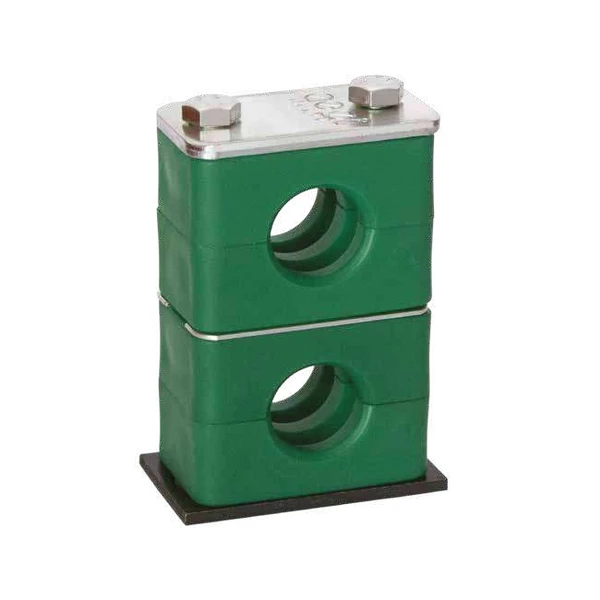

Collari Aegi Serie Standard Raggruppati con Piastra Superiore
I Collari Aegi Serie Standard Raggruppati con Piastra Superiore sono componenti oleodinamici avanzati, progettati per garantire il massimo bloccaggio delle tubazioni. Disponibili in polipropilene, poliammide autoestinguente, gomma e alluminio, offrono configurazioni con interno liscio (tipo H) o sagomato. Il sistema copre i gruppi DIN da 0 a 6 ed è composto da semi-collari, piastre di fissaggio e viteria M6, garantendo stabilità totale contro le vibrazioni industriali. I codici prodotto disponibili (espressi per famiglie, dato l’elevato numero di varianti per diametro e gruppo) sono: A…..S (e coppie A…..C), APMRS, APS, AVTE, AVTEA, AVTC, APIN, APIA, APID, APIM, ABINS, ADES-G.
Collari Aegi Serie Standard Raggruppati con Piastra Superiore
I Collari Aegi Serie Standard Raggruppati con Piastra Superiore rappresentano una soluzione tecnica per il bloccaggio e l’assorbimento delle vibrazioni nei sistemi di tubazioni. Questa configurazione a morsetto completo (complete stacking clamps) è strutturata per sovrapporre e fissare le linee. Il pacchetto standard raggruppato si compone di quattro semi-collari (serie A…..S), una piastra superiore di sicurezza (APMRS), una piastra superiore standard (APS), due viti a testa esagonale (AVTE), due viti a testa esagonale allungata (AVTEA) e una piastra inferiore (come la serie APIN).
I semi-collari sono stampati in diverse mescole per adattarsi a varie applicazioni industriali. Le varianti di materiale disponibili includono il polipropilene (A), la poliammide autoestinguente (MA), la gomma (RA) e l’alluminio (LA).
La geometria interna del collare presenta due varianti: il “tipo H” con interno completamente liscio e la versione “normale” con interno sagomato, progettata per le tubazioni rigide.
Il sistema comprende numerose varianti di piastre per diverse installazioni. Oltre alla piastra inferiore standard (APIN), sono disponibili piastre inferiori allungate (APIA), piastre doppie (APID) e piastre multiple (APIM) che possono alloggiare fino a 10 collari. Per l’ancoraggio sono forniti binari portanti (ABINS) con dadi esagonali di fissaggio (ADES-G).
I Collari Aegi Serie Standard Raggruppati con Piastra Superiore rispettano le tolleranze dei gruppi DIN da 0 a 6, supportando diametri da 6 mm (1/4″) a 50,8 mm (1 1/2″). La viteria in dotazione (AVTE, AVTEA e AVTC) prevede filettatura metrica M6 con lunghezze che variano da 20 mm a 70 mm.
| Caratteristica | Valore |
|---|---|
| Materiali Semi-collari | Polipropilene (A), Poliammide Autoestinguente (MA), Gomma (RA), Alluminio (LA) |
| Profilo Interno | Tipo H (Liscio) / Tipo Normale (Sagomato) |
| Gruppi DIN | Da 0 a 6 |
| Diametri supportati | Da 6 mm (1/4″) a 50,8 mm (1 1/2″) |
| Filettatura Viteria | M6 |
| Composizione base raggruppata | 4x A…..S, 1x APMRS, 1x APS, 2x AVTE, 2x AVTEA, 1x APIN |
| Famiglia Codice | Descrizione Componente | Gruppi / Dimensioni |
|---|---|---|
| A…..S / A…..C | Semi-collare / Coppia collari | A0 06 S fino a A6 50,8 S |
| APIN | Piastra inferiore | APIN0 (Gr. 0) fino a APIN6 (Gr. 6) |
| APIA | Piastra inferiore allungata | APIA0 (Gr. 0) fino a APIA6 (Gr. 6) |
| APID | Piastra inferiore doppia | APID0 (Gr. 0) fino a APID6 (Gr. 6) |
| APIM | Piastra inferiore multipla | APIM0 (Gr. 0) fino a APIM6 (Gr. 6) |
| APS | Piastra superiore | APS0 (Gr. 0) fino a APS6 (Gr. 6) |
| APMRS | Piastra superiore di sicurezza | APMRS0 (Gr. 0) fino a APMRS6 (Gr. 6) |
| AVTE / AVTEA | Vite a testa esagonale / allungata | Da Gr. 0 a Gr. 6 / M6 (20-70mm) |
| AVTC | Vite a testa tonda esag. incassato | Da Gr. 0 a Gr. 6 / M6 (20-60mm) |
| ABINS | Binari portanti (spessore 2 mm) | ABINS-1, ABINS-2, ABINS-3 |
| ADES-G | Dado esagonale fissaggio binari | M6 |
