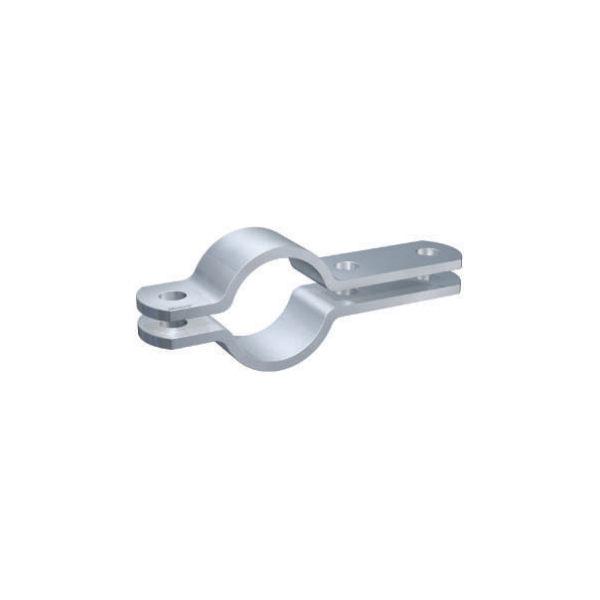

Collari in metallo Stauff DIN 3567-B – A 3 Bulloni

Descrizione

Applicazioni e Settori di Utilizzo

La serie tecnica dei Collari in metallo Stauff DIN 3567-B – A 3 Bulloni è stata accuratamente sviluppata per l’installazione professionale di tubazioni, condutture rigide e svariati altri elementi costruttivi. Il loro design specifico, prolungato in maniera asimmetrica su un unico lato (Three-Bolt Design, Extended to One Side), permette un ancoraggio estremamente saldo e stabile su infrastrutture portanti quali travi, profili metallici e console industriali. L’architettura costruttiva a tre bulloni assicura una ripartizione del carico nettamente superiore rispetto alle soluzioni di fissaggio tradizionali, rendendo questi collari un componente essenziale per tutti quei sistemi strutturali, impiantistici e idraulici in cui la tenuta meccanica e l’assoluta sicurezza dell’installazione costituiscono un parametro progettuale critico.

Caratteristiche Costruttive e Dimensionamento Tecnico

Tutti i collari appartenenti a questa linea sono realizzati nel pieno rispetto dello standard normativo DIN 3567, tipo B, e prevedono un preciso gioco di serraggio (Tension Clearance). Per soddisfare con precisione ogni singola specifica impiantistica, la gamma dimensionale messa a disposizione è particolarmente vasta. I gruppi nominali partono dai diametri più ridotti per tubo da 20 mm fino ad arrivare ai grandi formati destinati all’industria pesante con tubo da 521 mm. I diametri esterni ammessi comprendono, tra gli altri, le misure intermedie da 22, 25, 30, 45, 57, 89, 108, 159, 216, 267, 318, 407 mm. La bulloneria, strutturata a testa esagonale, è dimensionata proporzionalmente al diametro di serraggio del collare e parte dalla misura M10x30 per i formati compatti per crescere fino alla imponente taglia M24x60 per i diametri tubolari che superano i 400 mm. Sono parimenti incluse le filettature unificate per lo standard americano, che spaziano coerentemente da 3/8-16 UNC sino a 7/8-9 UNC.

Specifiche dei Materiali e Conformità

Al fine di garantire le massime performance in termini di resistenza alla sollecitazione meccanica, all’usura e soprattutto alla corrosione in ambienti industriali critici, i Collari in metallo Stauff DIN 3567-B – A 3 Bulloni vengono prodotti e forniti in tre declinazioni principali di materiale (Material Code):

• Codice W1: Acciaio al carbonio, nella sua versione non rivestita (Carbon Steel, uncoated).
• Codice W40: Acciaio al carbonio, trattato con zincatura a caldo (Carbon Steel, hot-dip galvanised) per resistere all’ossidazione atmosferica.
• Codice W5: Acciaio inossidabile di altissima qualità V4A, corrispondente alle classificazioni 1.4401 / 1.4571 (ovvero AISI 316 / 316 Ti), espressamente studiato per applicazioni in ambienti altamente aggressivi.

A supporto delle esigenze ingegneristiche non standard, ulteriori varianti di materiali e speciali finiture superficiali sono rese disponibili dal produttore esclusivamente previa richiesta tecnica.

Formati di Fornitura e Assemblaggio Industriale

Per consentire una perfetta integrazione logistica e la massima agevolazione in fase di montaggio in cantiere, il prodotto si declina in due specifiche configurazioni di fornitura. Da un lato il collare base, costituito rigorosamente dalle sole due metà in metallo (i due semigusci sagomati), senza includere la bulloneria. Dall’altro, il set di assemblaggio completo, facilmente identificabile dal codice d’ordine con suffisso COMPL. Questa opzione in kit comprende contestualmente le due metà in metallo, tre bulloni a testa esagonale opportunamente dimensionati e i rispettivi tre dadi a testa esagonale. Qualsiasi sia la scelta effettuata in fase d’ordine, tutti gli articoli vengono consegnati non assemblati per semplificare ulteriormente le dirette operazioni di installazione sul posto.

Tabella tecnica riepilogativa delle caratteristiche principali dei Collari in metallo Stauff DIN 3567-B – A 3 Bulloni.

Codici prodotto
