Controflange a Saldare di Testa Oleo Tecnica

Descrizione

Caratteristiche Costruttive e Affidabilità Oleodinamica

Le Controflange a Saldare di Testa Oleo Tecnica rappresentano lo standard di riferimento per la realizzazione di connessioni flangiate sicure in impianti oleodinamici sottoposti a regimi di alta pressione. La configurazione a saldare di testa (weld-on) assicura una continuità strutturale ottimale tra la flangia e la tubazione, minimizzando i punti di potenziale cedimento strutturale e garantendo un controllo rigoroso della contaminazione dei fluidi all’interno del circuito idraulico. Progettate per resistere a sollecitazioni meccaniche e picchi di pressione, queste controflange sono un componente essenziale per l’integrità dei sistemi industriali complessi.

Serie Dimensionali e Pressioni di Esercizio

Il catalogo Oleo Tecnica suddivide questi componenti in due categorie principali in base alle prestazioni richieste: la Serie 3000 e la Serie 6000.

La Serie 3000 è disponibile in grandezze che spaziano da 1/2″ fino a 5″. La pressione massima di esercizio raccomandata per questa serie parte da 345 Kg/cm² per i diametri inferiori, per stabilizzarsi a 138 Kg/cm² nelle dimensioni maggiori (da 3″ a 5″).

La Serie 6000, progettata per applicazioni heavy-duty, copre grandezze da 1/2″ a 3″, offrendo una resistenza alla pressione notevolmente superiore. Raggiunge i 414 Kg/cm² per i diametri fino a 2″, mantenendo prestazioni elevate (200-350 Kg/cm²) anche per i diametri da 2″1/2 e 3″.

È fondamentale notare che la pressione di esercizio massima raccomandata è un parametro basato esclusivamente sulla flangia: la massima pressione di lavoro dell’intero sistema è determinata sempre dallo spessore e dalla qualità dell’acciaio del tubo utilizzato.

Compatibilità e Schedula Tubi

Un aspetto ingegneristico cruciale per la corretta installazione delle Controflange a Saldare di Testa Oleo Tecnica è la corrispondenza dimensionale con la tubazione. Le controflange sono prodotte in tre varianti di schedula per adattarsi a diversi spessori di tubo: SCH.80, SCH.160 e SCH.XXS.

In fase di dimensionamento e ordine, è tassativo verificare sempre che le quote “A” e “B” della controflangia corrispondano esattamente alla schedula del tubo in uso. Questa verifica previene restringimenti anomali del flusso, cadute di pressione o indebolimenti strutturali della saldatura.

Materiali e Opzioni di Foratura

Per soddisfare le diverse normative ambientali e di settore, le controflange sono disponibili in due materiali. L’acciaio S355 offre un’eccellente resistenza meccanica per gli impieghi industriali standard, mentre l’acciaio inossidabile AISI 316L garantisce la massima resistenza alla corrosione, rendendolo ideale per ambienti marini, chimici o offshore.

Per quanto riguarda l’installazione, i componenti presentano opzioni di foratura versatili: fori di fissaggio filettati metrici (designazione standard) oppure fori di fissaggio filettati UNC (designazione con suffisso “U”).

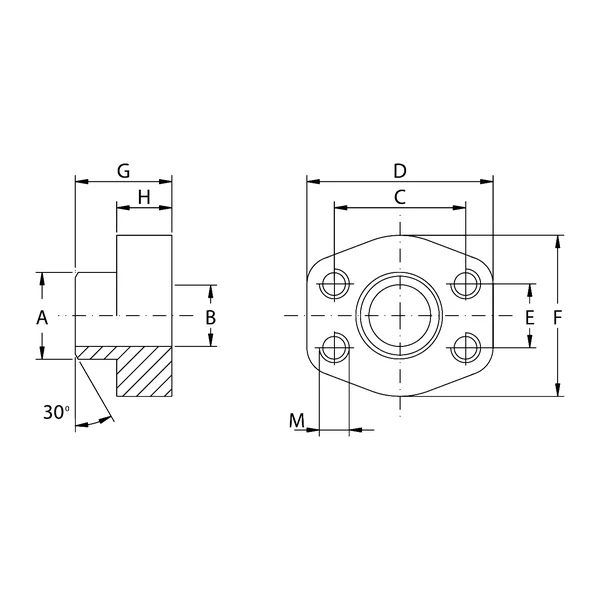

Tabella tecnica riepilogativa delle caratteristiche principali dei Controflange a Saldare di Testa Oleo Tecnica.

Codici prodotto

*Nota: I codici indicati si riferiscono alla versione base in materiale S355 con filettatura metrica. Sostituire “GFS” con “GFX” per il materiale AISI 316L. Aggiungere il suffisso “U” al termine del codice per richiedere fori di fissaggio filettati UNC.
