Descrizione

Caratteristiche Costruttive e Designazione

I componenti di collegamento per circuiti idraulici richiedono tolleranze precise e materiali idonei a sopportare sollecitazioni costanti. Le controflange filettate gas (BSP) garantiscono un serraggio strutturale elevato. Il catalogo presenta varianti sviluppate con due tipologie di materiali: acciaio S355 e acciaio inossidabile AISI 316L, consentendo la selezione in base all’aggressività dell’ambiente di lavoro o ai requisiti specifici di fluid contamination control.

La designazione per l’ordine segue una nomenclatura rigorosa per individuare istantaneamente specifiche costruttive. Le versioni standard in materiale S355 con fori di fissaggio filettati metrici sono identificate dal prefisso “GFS…G”, mentre le varianti con forature UNC sono classificate come “GFS…GU”. Per le versioni in acciaio inossidabile AISI 316L, il sistema adotta i prefissi “GFX…G” (metrico) e “GFX…GU” (UNC). Questa flessibilità permette l’integrazione sia in impianti basati sul sistema internazionale che su quello anglosassone.

Prestazioni Meccaniche e Pressioni di Esercizio

Le prestazioni di tenuta sono direttamente proporzionali alla serie scelta e alla grandezza nominale della controflangia.

Nella Serie 3000, la pressione massima di esercizio raccomandata oscilla in base alle dimensioni. Per le grandezze inferiori, come 1/2″, 3/4″ e 1″, il sistema sopporta carichi idraulici fino a 345 Kg/cm². Al crescere della sezione trasversale, i limiti operativi si riducono progressivamente, passando da 276 Kg/cm² per grandezze di 1″1/4 a 207 Kg/cm² (1″1/2 e 2″), fino a raggiungere i 138 Kg/cm² per i formati da 3″ e le classi dimensionali di 3″1/2, 4″ e 5″.

La Serie 6000 è invece ingegnerizzata per le altissime pressioni. In questa categoria, indipendentemente dalla grandezza (che varia da un minimo di 1/2″ fino a raggiungere i 3″), l’intera gamma mantiene una pressione massima di esercizio raccomandata e costante di 414 Kg/cm², offrendo un margine di sicurezza straordinario per impianti oleodinamici gravosi o soggetti a frequenti picchi di pressione.

Applicazioni e Dimensionamento

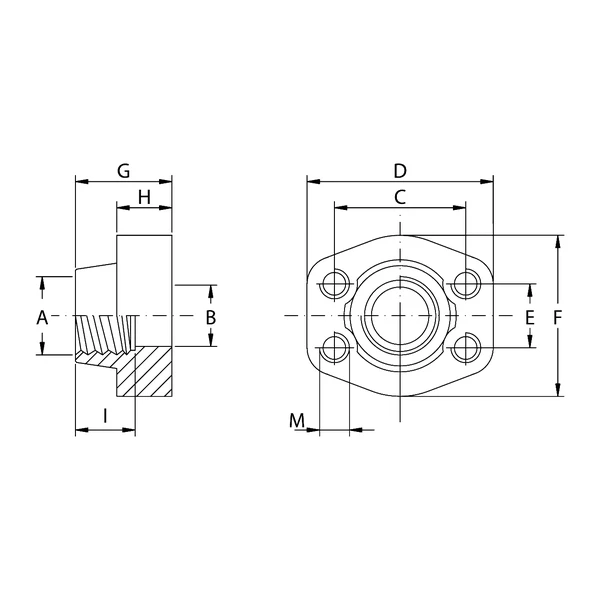

L’architettura geometrica della flangia garantisce un accoppiamento planare stabile. Le quote dimensionali coprono ampi range in termini di interassi per assecondare la perfetta installazione sulle porte filettate. Il peso dei singoli componenti varia da 0,26 kg per i modelli base della Serie 3000 fino a 11,8 kg per la possente GFS508G della Serie 6000 da 3″, confermando l’impiego di sezioni metalliche adeguate allo stress meccanico. Questi raccordi trovano naturale applicazione nei settori dell’industria pesante, nelle macchine movimento terra e in ogni architettura oleodinamica in cui il contenimento dei fluidi ad alta pressione costituisce un vincolo di progetto ineludibile.

Tabella tecnica riepilogativa delle caratteristiche principali dei Controflange Filettate Gas Oleo Tecnica

Codici prodotto
